Miejsce pochodzenia:
Chiny
Nazwa handlowa:
JWIM
Numer modelu:
CC300-2-2

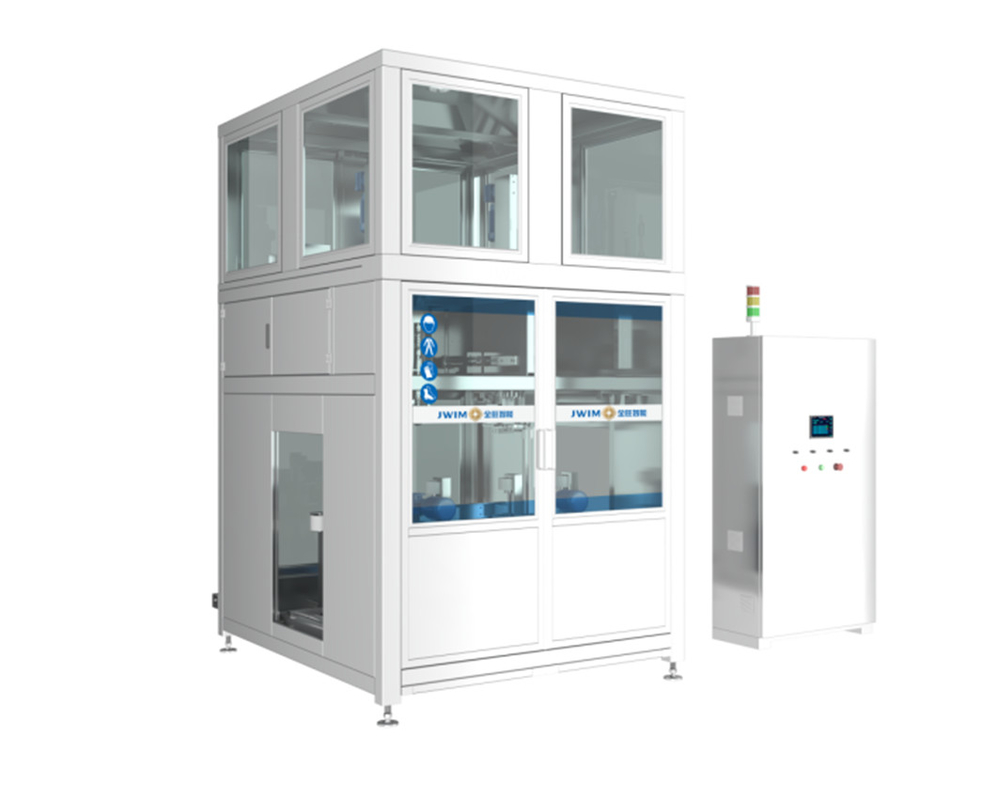

CC300-2-2 Maszyna do wypełniania masą stałą
1.Wprowadzenie
CC300-2-2 Maszyna do napełniania masą stałą przyjmuje ważenie w celu monitorowania bieżącej ilości napełniania w czasie rzeczywistym i przekazywania informacji zwrotnych do sterownika,który wydaje sygnały sterowania szybkim i powolnym napełnianiem zgodnie z ustalonymi danymi w celu osiągnięcia szybkiego i dokładnego napełniania dużych pojemników. Może spełniać potrzeby różnych płynnych automatycznego wypełniania zarówno z pianą, jak i bez pianki.
2.Informacje o pojemniku
Wymagania w zakresie bezpieczeństwa i bezpieczeństwa
B-typowe bębny z tworzyw sztucznychGB18191-2008
3.Parametry techniczne
| 1 | Średnica otwierania pojemnika | Φ55-65 mm |
| 2 | Średnica pojemnika |
Odnoś do tabeli informacji o pojemniku do napełniania. *Może przyjmować dostosowanie. |
| 3 | Zakres wypełniania |
200 l
|
| 4 | Wartość podziału | 100 g |
| 5 | Dokładność wypełniania |
±0,1% *1
|
| 6 | Pojemność |
40-45 bębnów/godzinę ((200L) *2
|
| 7 | Wysokość podawania produktu | 2198 mm |
| 8 | Ciśnienie powietrza | 00,6-0,8MPa |
| 9 | Źródło energii | ¥380V 50Hz/3KW |
| 10 | Wymiar zewnętrzny | 1800×1760×3255 mm (L×W×H) |
| 11 | Waga | Około 1200 kg. |
*1 Dokładność oznaczona jest dokładnością badania na wodzie przed opuszczeniem fabryki przez urządzenie.
Rzeczywista dokładność wypełniania różni się ze względu na wpływ lepkości materiału klienta, temperatury, stabilności ciśnienia wejściowego i innych warunków pola.
*2 Pojemność oznaczona opiera się na pojemności badań z wodą przed opuszczeniem fabryki;
Rzeczywista prędkość napełniania zależy od ciśnienia i natężenia przepływu rurociągu wchodzącego do obiektu klienta.
Wskaźniki lepkości materiału i pianki są różne;Różnica w wymaganiach konfiguracyjnych, takich jak wypełnianie powierzchniowe, wypełnianie powierzchniowe i wypełnianie dolne, wpłynie również na rzeczywiste moce produkcyjne.
4Przypisanie
| Nie, nie, nie. | Nazwa | Marka |
| 1 | System ważenia | METTLER TOLEDO |
| 2 | PLC | Schneider |
| 3 | HMI | Schneider |
| 4 | Inwerter | Schneider |
| 5 | Czujnik liczenia | BARDZO chory |
| 6 | Przełącznik bliskości | Schneider |
| 7 | Miernik ciśnienia | SMC |
| 8 | Włókno | TAC lotniczy |
| 9 | Wyniki badań | FTEC |
| 10 | Przycisk | Schneider |
| 11 | Światło alarmowe | Schneider |
| 12 | Przełącznik | Schneider |
5.Wprocesy obróbki
ręczne umieszczanie bębna łączność łączność łączność łączność łączność łączność łączność łączność łączność łączność łączność łączność łączność łączność łączność łącznośćKapsula jest gotowa w stacji kapsułkowej przez przenośnik kapsułkowy).
6.Wyznaczenia
6.1mechanizm podawania bębna, dzielenia bębna i mechanizm zatrzymywania bębna,przyjmuje cylinder po obu stronach, aby popchnąć mechanizm pręta łączącego, aby osiągnąć dokładny i mocny mechanizm podziału bębna i mechanizm zatrzymywania wiadra dla pustego bębnaPo zakończeniu napełniania, gdy pełny bęben zostanie przewieziony do następnej stacji, wycofuje się cylindr trzymający wiadro, a puste wiadro trafia do maszyny napełniającej.
6.2 Dwie puste bębny wchodzą w zintegrowaną maszynę jako jednostka. bębny są umieszczone przez walcownik, automatyczne rozładunek pokrywy, dyszka wypełniająca automatycznie zmierza do otworu bębna, dyszka wypełniająca spada,Dźwiń w górę po napełnieniu, automatyczne zatapianie, wypełniony bęben wychodzi i wchodzi do pustego bębna.
6.3System automatycznego rozładunku i pokrycia: może wykonywać automatyczne rozładunek i pokrycie zębatek do bębnów.

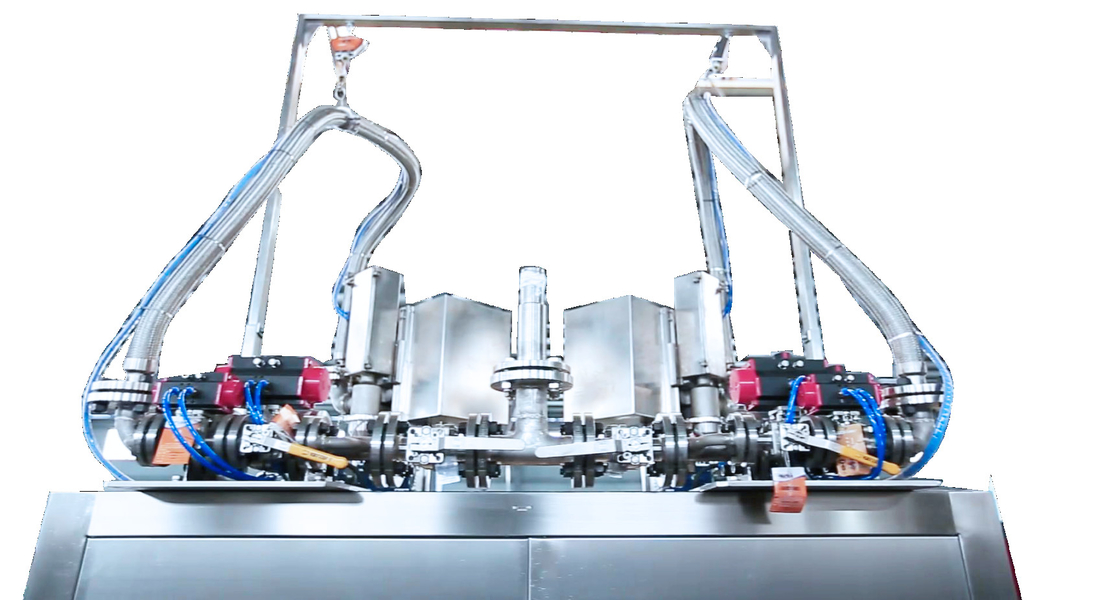

6.4Szybki i powolny zawór napełniania jest przyjmowany w celu zapewnienia dokładności napełniania bez wpływania na ogólną prędkość napełniania.,nadaje się do napełniania produktów bez pianki lub lekko piankowych.
6.5 Wysoka precyzja: wypełnianie ważeniem (US Mettler Toledo Weighing Sensor) w celu zapewnienia wysokiej precyzji wypełniania.

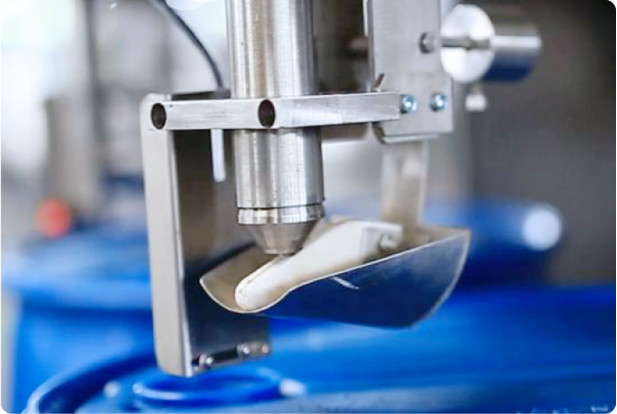

6.6 Głowa napełniająca jest wyposażona w obracający się kubek płynu.szklanka z płynem zbiera materiał pozostały na głowicy napełniania, aby zapobiec wyciekowi produktu i zanieczyszczeniu pojemnika.
6.7 Do kontroli stabilności pracy maszyna wykorzystuje system kontroli France Schneider. Tymczasem system sterowania ma niskie zużycie energii.W porównaniu z różnymi markami stosowanymi przez innych producentów, Francja Schneider System kontroli ma wysoki poziom ochrony, stabilny poziom niezawodności i bezpieczeństwa, żywotność, zwłaszcza w następstwie modernizacji dopasowania więcej zalet.
6.8 W górnej części maszyny znajduje się wylot powietrza, który może być podłączony do systemu przekierowania powietrza klienta w celu zapewnienia warunków produkcyjnych w warsztacie.
6.9 Wielokrotna stacja robocza: zgodnie z wieloletnim doświadczeniem rynkowym maszyna może oddzielać rozładunek, zatykanie i napełnianie pokrywy.dokładność i brak odchylenia.
7Wsparcie i usługi:
Nasze wsparcie techniczne i usługi dla maszyny do napełniania pestycydów są zaprojektowane tak, aby zapewnić najbardziej kompleksową pomoc naszym klientom.Nasz zespół doświadczonych inżynierów i techników jest dostępny, aby udzielić pomocy w instalacji, usługi konserwacji, rozwiązywania problemów i napraw.
Oferujemy wewnętrzne szkolenia w zakresie obsługi i konserwacji maszyny, aby zapewnić naszym klientom maksymalne korzystanie z zakupu.Zapewniamy wsparcie online za pośrednictwem naszej strony internetowej, który zawiera FAQ, podręczniki produktów i inne pomocne zasoby.
Jeśli kiedykolwiek masz jakiekolwiek pytania lub obawy dotyczące maszyny do napełniania pestycydami, nasz zespół ekspertów jest gotowy pomóc.i staramy się zapewnić najlepsze wsparcie techniczne i usługi możliwe.
8Opakowanie i wysyłka:
Maszyna do napełniania pestycydów zostanie bezpiecznie zapakowana w kartonowe pudełko, aby chronić ją podczas wysyłki.
