Miejsce pochodzenia:
Wyprodukowano w Chinach
Nazwa handlowa:
jinwang
Orzecznictwo:
CE,CO,ISO
Numer modelu:
Etykietowanie butelek okrągłych, kodowanie atramentowe, system wizualnej kontroli zakrętek butelek

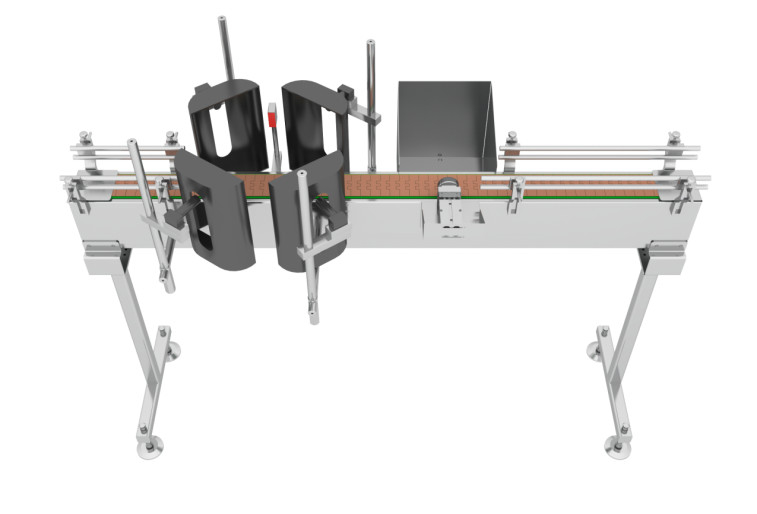

20 butelek/min Buteleczka okrągła, etykietowanie butelek, kodowanie atramentowe, system wizualnej inspekcji zakrętki butelki
1Wprowadzenie
System ten wykorzystuje wizję maszynową do wykrywania obwodowych etykiet butelki, w tym wykrywania kodów QR, rozpoznawania kodów kreskowych, identyfikacji kodów, jakości etykietowania (takich jak: krzywy, wypaczony,czy istnieje etykietaProdukty o niskiej jakości są rejestrowane i następnie eliminowane.System ten obejmuje również wykrywanie nachylenia pokrywy butelki w stosunku do nadwozia butelki, a także wizualnie wskazuje na odrzucenie pokrywek butli, które są wyraźnie zniekształcone.i butelki, które oczywiście nie są mocno zaciśnięte są odrzucane.
2.Parametry techniczne
| 1 | Pojemność produkcyjna |
20 butelek/minutę *Rzeczywista zdolność produkcyjna różni się w zależności od wielkości produktu, materiału opakowania itp. |
| 2 | Zastosowany rodzaj butelki | Φ60 mm wysokość 230 mm |
| 3 | Specyfikacje pokrywy butelki | Φ30 mm |
| 4 | Zasilanie | 220V 50Hz |
| 5 | Władza | 00,6 kW |
| 6 | Wymiary | 1200*1000*1300mm (L*W*H) |
3.Konfiguracja sprzętu
3.1 4 200W kamery kolorowe, 1200W kamery w skali szarości, prędkość akwizycji 30 klatek, metoda komunikacji kamery GigE.
3.2 1 zestaw oprogramowania wizualnego kamery przemysłowej z pozwoleniem na rozwój i zastosowanie.
3.35 kable Ethernet przemysłowe.
3.4 obiektywy do kamer przemysłowych o rozdzielczości 200W5 pikseli.
3.5 1 zestaw sterownika źródła światła i 5 zestawów źródeł światła.
4.Konfiguracja oprogramowania
4.1 Projekt badań zawiera wszystkie wymagania dotyczące badań.
4.2 licencje na opracowanie oprogramowania do przetwarzania obrazu i aplikacji są instalowane na komputerach przemysłowych określonych przez klienta.
4.3 Oprogramowanie do przetwarzania obrazu opracowane na bazie języków wysokiego poziomu posiada funkcje wielofunkcyjne.Klient musi jedynie modyfikować model produktu, a system automatycznie przełącza się bez konieczności wtórnego rozwoju..
4.4 Cykl wykrywania pojedynczego produktu wynosi mniej niż 0,5 s.
5.Proces algorytmu widzenia
6.Zalety sprzętu
6.1 Cztery kamery są rozmieszczone w odstępach 90° w celu zapewnienia stabilnego i kompletnego obrazu 360° etykiety butelki.
6.2 Łukowe źródło światła specjalnie zaprojektowane do etykiet cylindrycznych może poprawić spójność jasności obrazu.
6.3 Synchroniczne uruchamianie 4 źródeł światła, asynchroniczne strobowanie i asynchroniczne pozyskiwanie obrazu, unikając złożoności i niestabilności asynchronicznej logiki uruchamiania,jednocześnie zmniejszając wzajemne zakłócenia pomiędzy źródłami światła i poprawiając jakość obrazu.
6.4 Kamera i źródło światła są zamontowane koaksjalnie i są całkowicie zamontowane na ramie regulowanej wysokością.Ramka regulacyjna posiada oznakowania laserowe lub linijki ułatwiające precyzyjną regulację wysokości systemu widzenia dla butelek o różnej wysokości.
