Miejsce pochodzenia:
Chiny
Nazwa handlowa:
JINWANG
Orzecznictwo:
CE,ISO9001,ISO18000,ISO14000
Numer modelu:

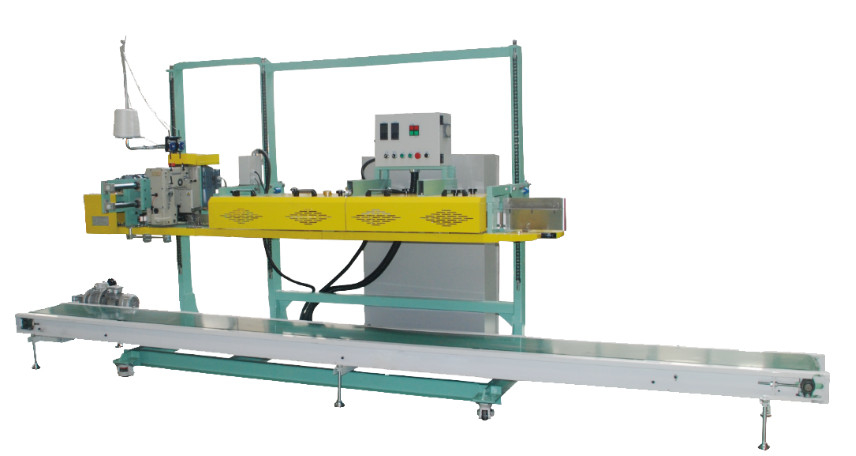

Maszyna do szycia toreb tkanych JW-BZR-3, zgrzewanie termiczne i składanie
JW-BZR-3WPiekarnikBagHzjeśćSealingAdFstarzenie sięSEwingMszkodnik
1.Wprowadzenie
Ta jednostka używa sterownika, sterownika prędkości konwersji częstotliwości silnika,i urządzenia wykrywającego układ grzewczy w celu utworzenia głównego ciała układu sterującego w celu uzyskania skoordynowanej kontroli całej maszyny uszczelniającej ciepłoSystem posiada wykrywanie systemu ogrzewania, automatyczne wyłączenie alarmu, funkcje wyświetlania usterek oraz pełną ochronę przed usterkami i funkcje wyłączenia łańcucha.Cały system operacyjny jest prosty w obsłudze, ma pełne funkcje i jest łatwy w kontroli i konserwacji.
Cała maszyna składa się z urządzenia automatycznego wprowadzania, urządzenia automatycznego uszczelniania cieplnego, urządzenia automatycznego składania i szycia oraz szafki sterującej na miejscu.Zintegrowana jest cieplno uszczelniająca folia wewnętrzna i zewnętrzne zakładki obudowy i szwy, aby skutecznie poprawić wydajność pracy i zmniejszyć koszty pracy.
2.Przepływ pracy szwów uszczelniających cieplnie
Oczyszczanie jamy ustnej worka → uszczelnienie cieplne worka wewnętrznego (4 zestawy bloków grzewczych: PTFE sealing tape so that the heating block and the bag are not in direct contact with the bag to protect the bag appearance does not adhere to the heating block) → pressure roller pressing → bag mouth folding →Bag sewing machine: szycie worków zewnętrznych
3.Parametry techniczne
| 1 | Szybkość uszczelniania |
10-15 m/min *Rzeczywista zdolność produkcyjna różni się w zależności od wielkości produktu, materiału opakowania, właściwości materiału itp. |
| 2 | Moc bloku grzewczego | 0.5×8KW |
| 3 | Moc maszyny uszczelniającej | 0.55 kW |
| 4 | Moc maszyny do szycia | 00,4 kW |
| 5 | Moc czyszczenia torebki | 00,55 kW (nieobowiązkowe) |
| 6 | Całkowita moc | Około 5,5 kW. |
| 7 | Wielkość sprzętu | 3153×1090×2052mm (L×W×H) |
| 8 | Waga | Około 650 kg |
| 9 | Głowa maszynowa do szycia | GS-7C |
| 10 | Metoda składania | Pozytywny obrzeż |
| 11 | Wysokość uszczelnienia | 800 ̊1700 mm (od ziemi) |
| 12 | Temperatura uszczelniania | 0 ̊ 400°C |
| 13 | Zakres stosowania | Tkaną (powlekaną) torbę, folia PE w środku torby jest termozamknięta, a zewnętrzna torba jest obwieszona i zszyta. |
| 14 | Wymogi dotyczące opakowań |
1Punkt topnienia worka zewnętrznego wynosi 140°C-150°C, a punkt topnienia worka wewnętrznego 100°C (różnica temperatur między workami wewnętrznymi a zewnętrznymi wynosi 30-50°C lub więcej) 2Odległość od materiału do górnej części jamy workowej powinna być nie mniejsza niż 250 mm. 3Górne części wewnętrznego worka PE i zewnętrznego worka muszą być spłukiwane i przyklejone do siebie. |
4.Konfiguracja elektryczna
| NT1 | Nazwa | Marka |
| 1 | Kontrolery programowalnePLC | Schneider/Omron |
| 2 | Konwerter częstotliwości | Schneider/Omron |
| 3 | Rozbiórka | Schneider |
| 4 | Przełączanie zasilania | Schneider |
| 5 | Kontaktor prądu przemiennego | Schneider |
| 6 | Relaj termiczny | Schneider |
| 7 | Średnia relaja | Schneider |
| 8 | System optoelektroniczny | Omron |
| 9 | Zawór elektromagnetyczny | Festo/SMC |
| 10 | Silnik napędowy termiczny | Nord |
| 11 | Silnik napędowy maszyny do szycia | Nord |
