Miejsce pochodzenia:
Wyprodukowano w Chinach
Nazwa handlowa:
Jinwang
Orzecznictwo:
CE, ISO9001
Numer modelu:
KZ-1200D

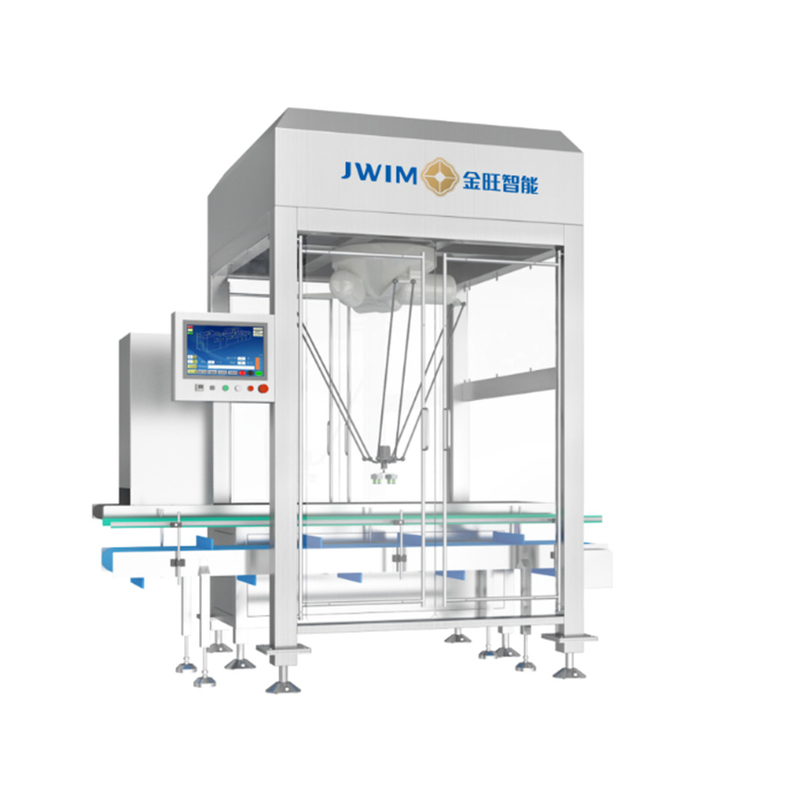

KZ-1200DMaszyna do kartonowania pająków
1.Wprowadzenie
Przyjmowanie samodzielnie zaprojektowanych szybkich elastycznych robotów równoległych do wykonywania ruchu chwytania, aby zapewnić, że produkt nie wpada w proces chwytania i obsługiwania z dużą prędkością,szeroko stosowane w produktach opakowanych automatyczna identyfikacja, rozszyfrowanie, sortowanie, obsługa i pakowanie kartonów.
Cała konstrukcja maszyny jest precyzyjna, kompaktowa, niewiele części zamiennych, łatwa konserwacja i naprawa, niski koszt konserwacji.poprawa efektywności użytkowania terenu. Tryb sterowania przyjmuje ręczny demonstrator + standardowe przyciski sterowania + przełącznik sygnału, prosta obsługa, wygodne zarządzanie.

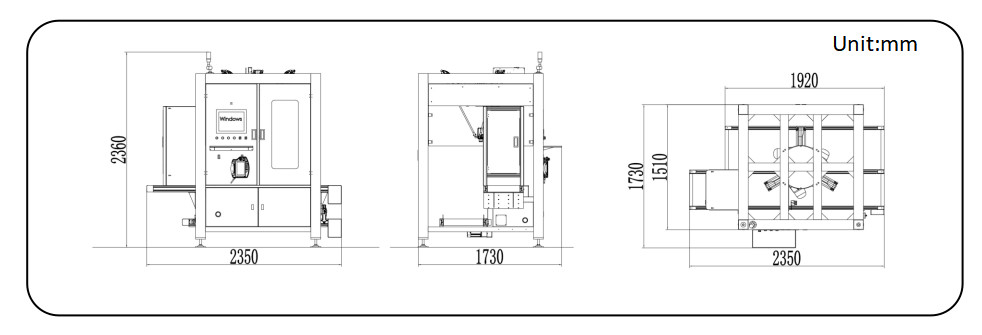

2.Wymiar maszyny
3.Parametry techniczne

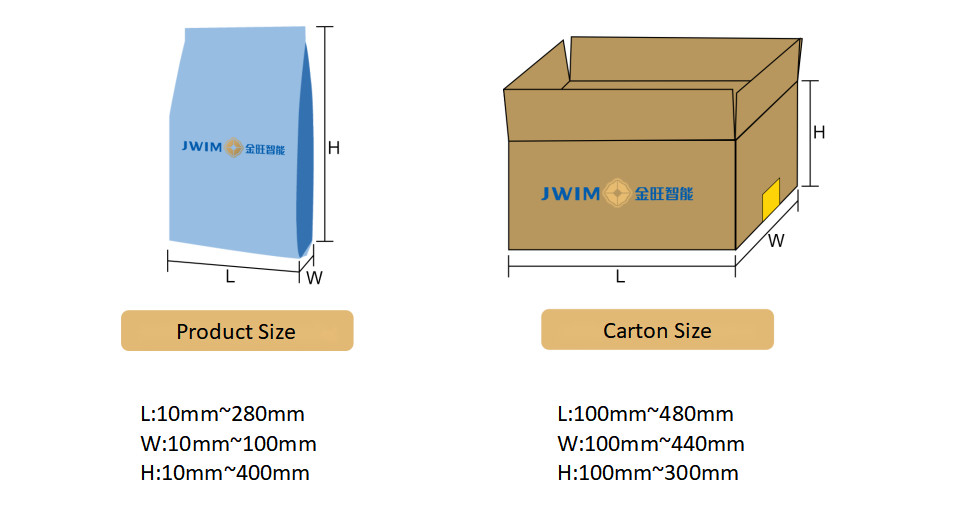

| 1 | Zastosowane specyfikacje produktu | L10mm-280mm H10mm-400mm W10mm-100mm |
| 2 | Zastosowany rozmiar kartonu | L100mm-480mm W100mm-440mm H100mm-300mm |
| 3 | Przemysł stosowany | Przemysł farmaceutyczny, przemysł chemii codziennej, przemysł spożywczy i inne |
| 4 | Prędkość pakowania | 30-35 uderzeń/min *Rzeczywista moc różni się w zależności od wielkości produktu, materiału opakowania itp. |
| 5 | Wskaźnik przejścia | 990,9% |
| 6 | Materiał | Ramy głównej części nadwozia ze stali nierdzewnej 304 (koło roboty w białym lakierze ze stali węglowej) |
| 7 | Źródło energii | 380 V 50 Hz/5 kW |
| 8 | Obciążenie znamionowe | ≤3kg (z uchwytami) |
| 9 | Wymiar zewnętrzny | L2400×W1500×H2200mm(L×W×H) |
| 10 | Robot dopasowany | WSC-1200D |
| 11 | Waga | 1000 kg |
4.Konfiguracja elektryczna
| S/N | Nazwa | Marki |
| 1 | Komponenty pneumatyczne | SMC ((Japonia) /Latowy TAC |
| 2 | Metoda jazdy | HUI CHUAN (silnik serwowy) |
| 3 | Wisiorek do nauczania | KEBA (Austria) |
| 4 | Reduktor prędkości | Nippon SHINBO |
| 6 | System sterowania | KEBA (Austria) |
5.WykorzystaneSspecyfikacja
6.WykorzystaneSspecyfikacja

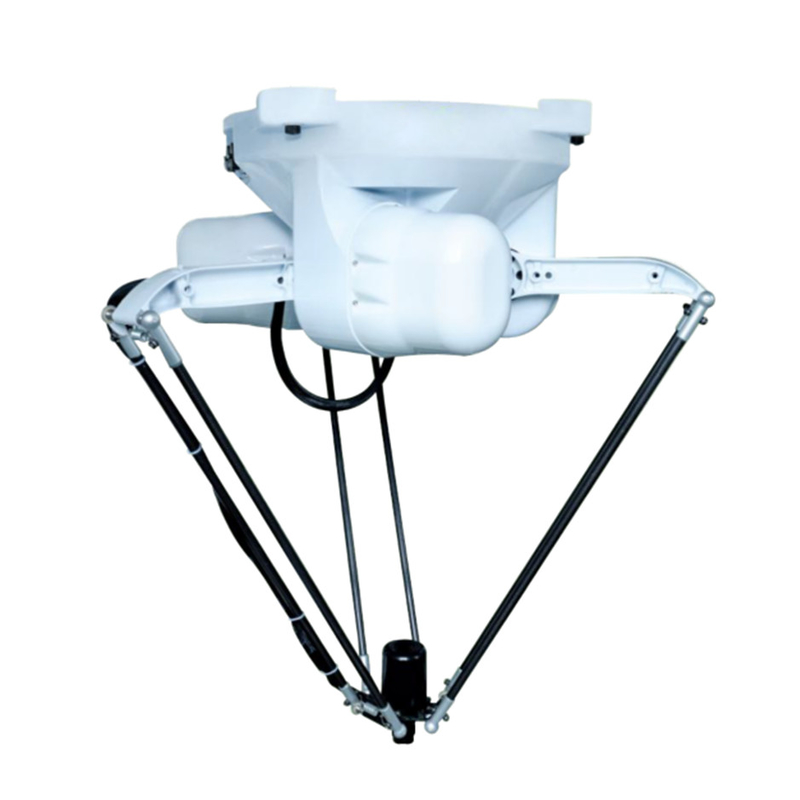

WSC-1200DRobot równoległy
1.Wprowadzenie
Robot jest strukturą równoległego robota, trójwymiarowej przestrzeni XYZ przekształcenia i obrotu wokół Z-osiowego trybu działania, z dużą prędkością, dobrą dokładnością, wysoką stabilnością,elastyczność i inne zalety.
Szeroko stosowane w przemyśle farmaceutycznym, chemii codziennej, spożywczym i innych.
2.Parametry techniczne
| Model | WSC-1200D |
| Wolność przemieszczania | Czterokrotna oś |
| Dokładność powtórzenia pozycjonowania (mm) | ± 0.2 |
|
Obciążenie znamionowe (kg) |
3 kg |
| Maksymalne obciążenie | 5 kg |
| Plan pracy | X = 1200 mm Y = 350 mm φ = 1200 mm |
| Maksymalna prędkość pracy | 0.5s/Beat (25/305/25 ((mm)) |
| Moduł pozycjonowania wizualnego | Opcje (130w kamery, obiektyw, źródło światła) |
| Instrukcja ruchu | PTP, LINE, PICK, PLACE |
| Poziom hałasu | < 80 dB |
| Poziom ochrony | IP54 |
| Moc nominalna | 3 kW |
| Metoda jazdy | Z silnikiem serwo AC |
| Dokładność pozycji kątowej | 00,05° |
| Interfejs człowiek-maszyna (HMI) | 7-calowy wisiorek |
| Waga robota | 72 kg |
| Zasilanie | 220 V |
| Instalacja | W górę w dół |
| Maksymalna prędkość (m/s) | 6 |
3Wsparcie i usługi:
Nasze wsparcie techniczne i usługiNasz zespół doświadczonych inżynierów i techników jest do dyspozycji, aby udzielić pomocy w instalacji,utrzymanie, rozwiązywania problemów i naprawy.
Oferujemy wewnętrzne szkolenia w zakresie obsługi i konserwacji maszyny, aby zapewnić naszym klientom maksymalne korzystanie z zakupu.Zapewniamy wsparcie online za pośrednictwem naszej strony internetowej, który zawiera FAQ, podręczniki produktów i inne pomocne zasoby.
Jeśli kiedykolwiek masz jakiekolwiek pytania lub obawy dotycząceNasz zespół ekspertów jest do dyspozycji, aby pomóc. Wierzymy, że zadowolenie klienta jest naszym najwyższym priorytetem, i staramy się zapewnić najlepsze wsparcie techniczne i usługi.
4Opakowanie i wysyłka:
Karton Erector będzie bezpiecznie zapakowany w kartonowe pudełko, aby chronić go podczas wysyłki.
