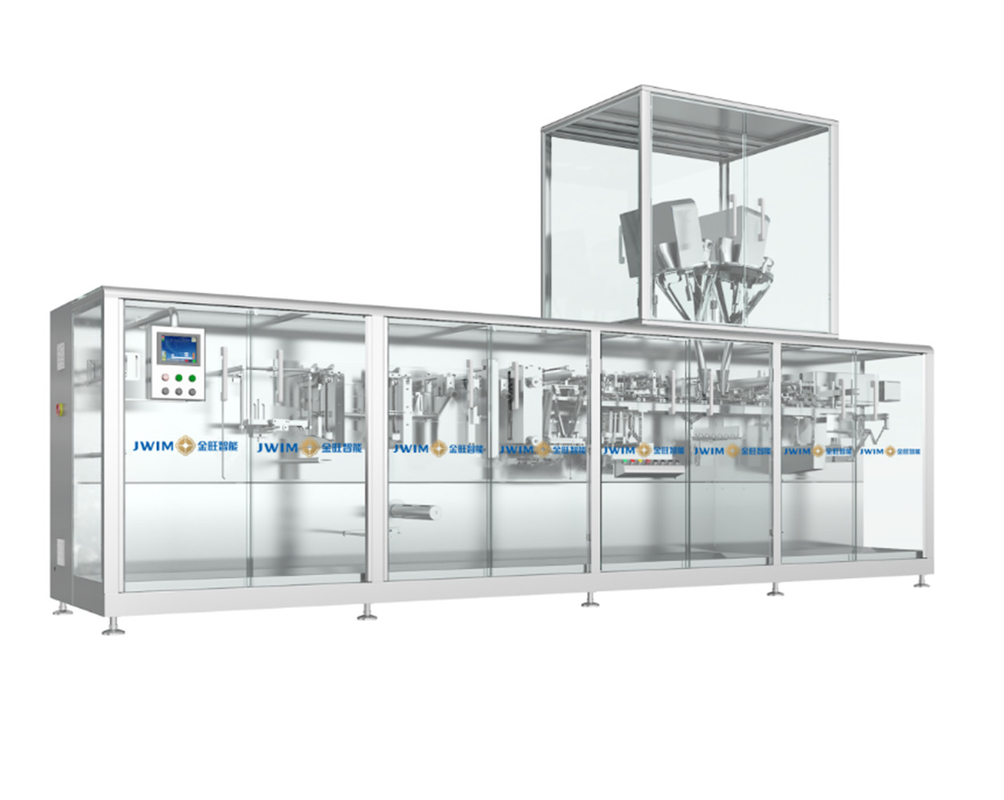

DXD-240A CałkowicieAWydzielanieHpoziomyR/FwiedzaBstarzenie sięMszkodnik
1Wprowadzenie

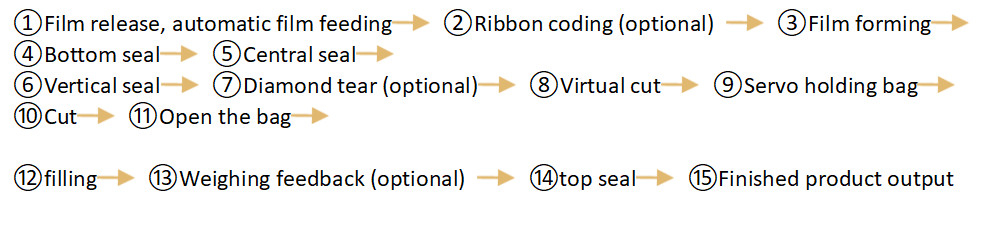

To urządzenie obejmuje silnikowane rozpuszczanie folii, formowanie worków, uszczelnianie dna worków, uszczelnianie pionowe, serwo pociąganie worków, strzyżenie, otwieranie i napełnianie worków, przenoszenie worków,z wyłączeniem urządzeń do przechowywania danychKoordynowane działanie każdego mechanizmu jest realizowane przez kamy na wrotku napędzane przez silnik, a sygnał pozycyjny jest przekazywany z powrotem przez koder na wrotku.Pod programowalnym sterowaniem PLC, realizuje funkcję walcowania folii→ tworzenia worków→ tworzenia worków→ wypełniania→ uszczelniania→ przenoszenia gotowego produktu, a wreszcie kartonowanie lub załadunek pudełka jest wykonywany przez siłę roboczą.
Maszyna ma rozsądną konstrukcję i nowy wygląd, przyjmuje standardowe uszczelnienie paskami, a wymiana maszyny do napełniania może zrealizować automatyczne napełnianie różnych materiałów, takich jak proszek,granulkiCała maszyna jest wykonana z stali nierdzewnej SUS304, która ma dobry działanie antykorozyjne na materiały korozyjne.Pokrywka z pleksyglasu zapobiega wyciekowi kurzu, który jest bardziej przyjazny dla środowiska i wolny od zanieczyszczeń.

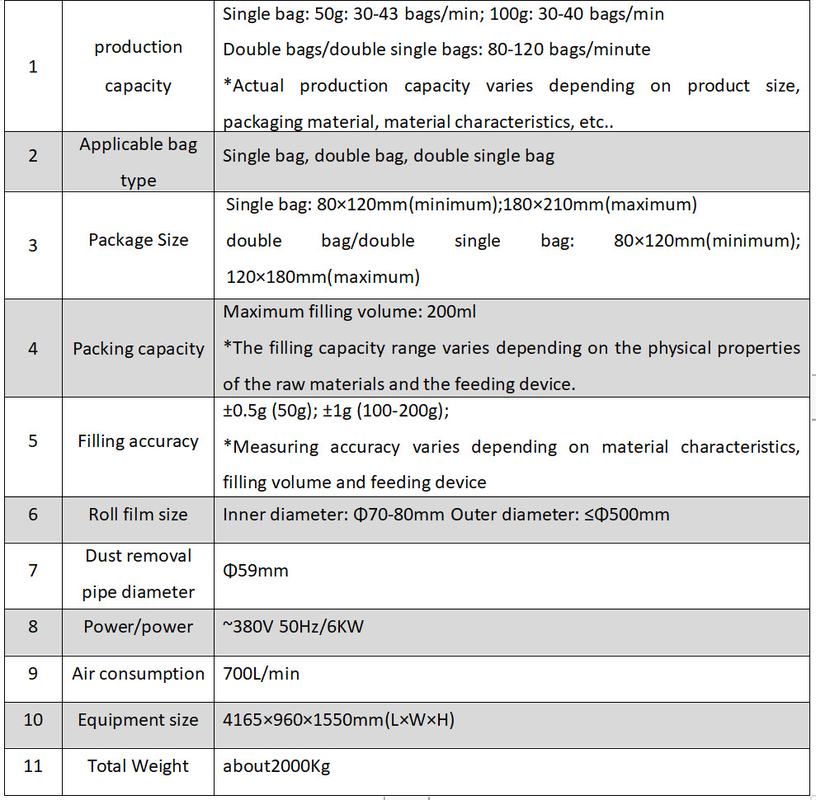

2. Parametry techniczne
| 1 |
zdolność produkcyjna |
Pojedynczy worek: 50 g: 30-43 worki/min; 100 g: 30-40 worków/min
Podwójne torby/podwójne torby pojedyncze: 80-120 torb/minutę
*Rzeczywista zdolność produkcyjna różni się w zależności od wielkości produktu, materiału opakowania, cech materiału itp.
|
| 2 |
Stosowany rodzaj worka |
Pojedynczy worek, podwójny worek, podwójny pojedynczy worek
|
| 3 |
Wielkość opakowania |
Pojedyncza torba: 80×120mm (minimum); 180×210mm (maksymum)
podwójne torby/podwójne torby pojedyncze: 80×120mm (minimum); 120×180mm (maksymum)
|
| 4 |
Pojemność opakowań |
Maksymalna objętość napełnienia: 200 ml
* Zakres pojemności wypełniania różni się w zależności od właściwości fizycznych surowców i urządzenia do podawania.
|
| 5 |
Dokładność wypełniania |
±0,5 g (50 g); ±1 g (100-200 g);
* Dokładność pomiaru różni się w zależności od właściwości materiału, objętości napełnienia i urządzenia podającego.
|
| 6 |
Rozmiar folii rolkowej |
Średnica wewnętrzna: Φ70-80 mm Średnica zewnętrzna: ≤ Φ500 mm
|
| 7 |
Średnica rury odkurzającej |
Φ59 mm |
| 8 |
Moc/moc |
~380V 50Hz/6KW |
| 9 |
Zużycie powietrza |
700 l/min |
| 10 |
Wielkość sprzętu |
4165 × 960 × 1550 mm ((L × W × H) |
| 11 |
Całkowita masa |
około 2000 kg |

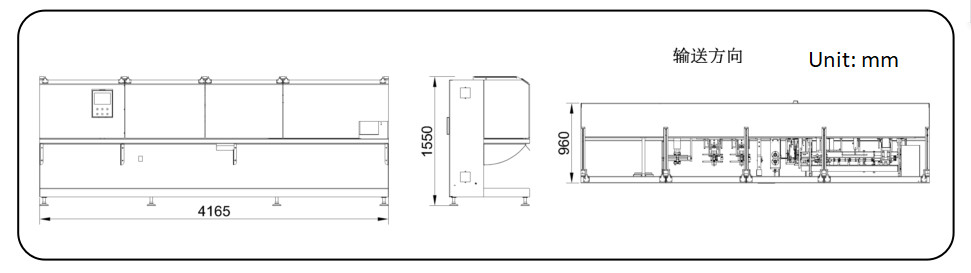

3.Wymiar urządzenia
4.Wyznaczenia

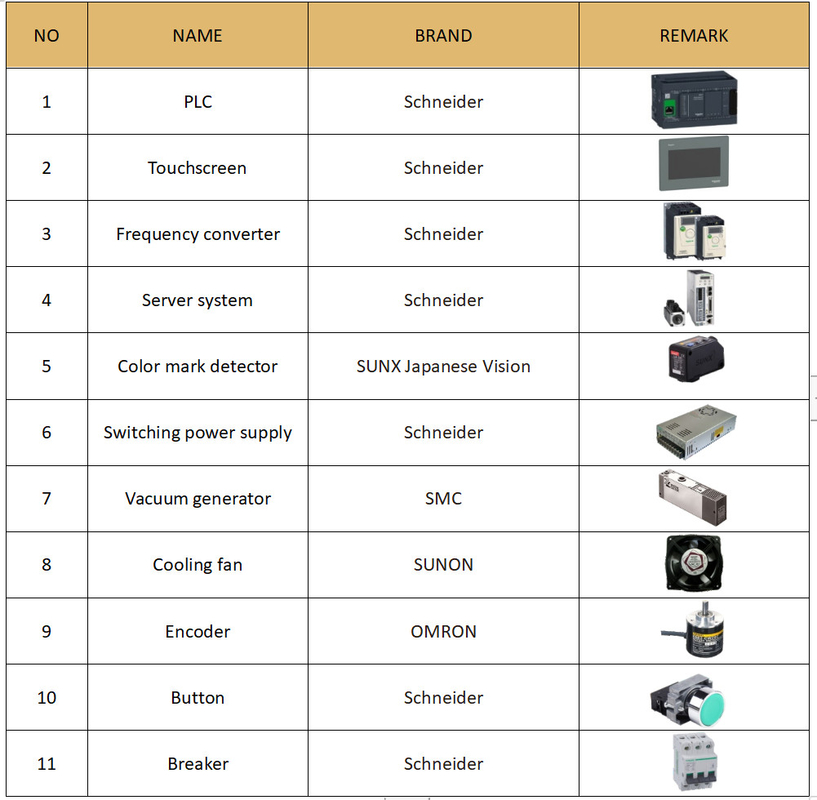

5Konfiguracja elektryczna
| Nie |
Nazwa |
Znak |
| 1 |
PLC |
Schneider |
| 2 |
Ekran dotykowy |
Schneider |
| 3 |
Przekształcacz częstotliwości |
Schneider |
| 4 |
System serwera |
Schneider |
| 5 |
Detektor oznakowania kolorów |
SUNX Japońska wizja |
| 6 |
Przełączanie zasilania |
Schneider |
| 7 |
Generator próżniowy |
SMC |
| 8 |
Wiatrak chłodzący |
SUNON |
| 9 |
Koder |
OMRON |
| 10 |
Przycisk |
Schneider |
| 11 |
Rozbiórka |
Schneider |
6.Zalety wyposażenia
Wydajny, bezpieczny i przyjazny dla środowiska6.1 prostszy i bardziej wydajny system operacyjny oraz zintegrowany inteligentny system, ułatwiający wykonywanie operacji jednym kliknięciem.

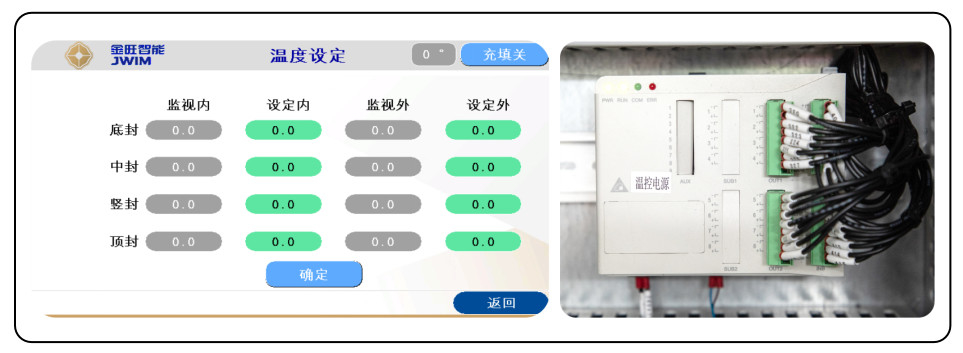

6.1.1Zintegrowany moduł regulacji temperatury: monitorowanie zmian temperatury w czasie rzeczywistym, a operacja jest jasna na pierwszy rzut oka.To skutecznie kontroluje mechanizm uszczelniania cieplnego w celu zapewnienia niezawodności uszczelnienia i ułatwienia korzystania z opakowanych produktów i dobrego wyglądu.

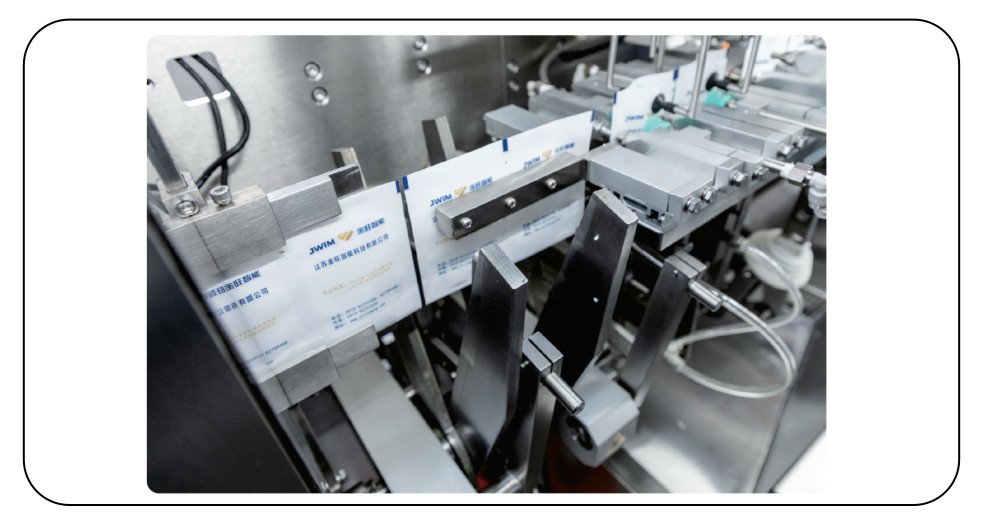

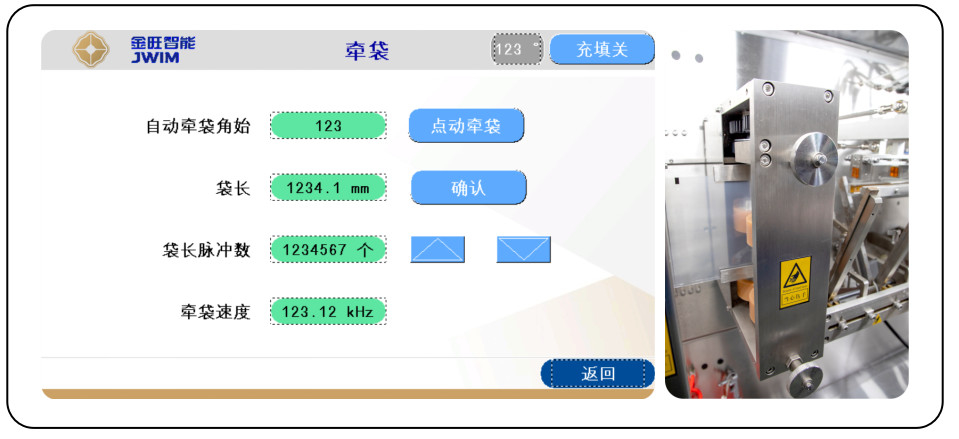

6.1.2System ciągnięcia worka serwo, wymiana specyfikacji może zostać zakończona jednym kliknięciem, co prowadzi do mniejszej straty materiału opakowaniowego.

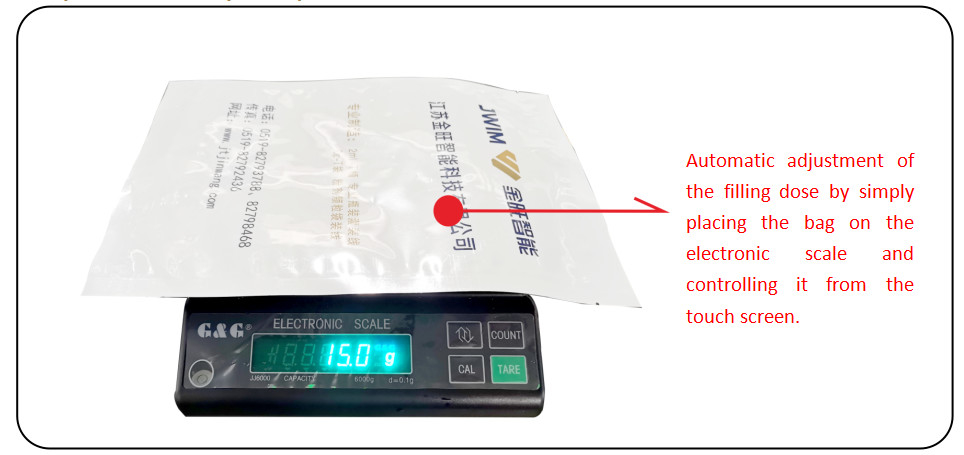

6.1.3System zwrotny ważenia:Dostosowanie pomiaru jest w zasięgu ręki, zmniejszając marnotrawstwo materiału.(Opinia opcjonalna)
6.2Bezpieczniejsze środowisko produkcyjne

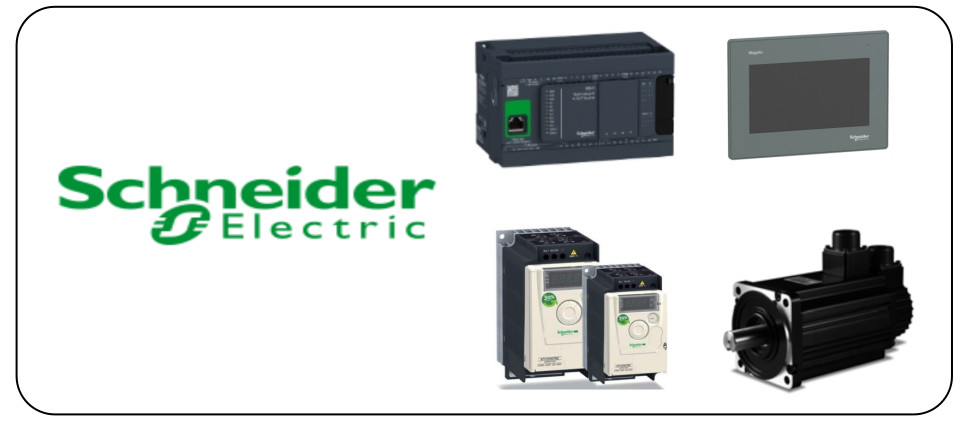

6.2.1.Główną konfiguracją całej maszyny jest system Schneider Electric (programowalny sterownik PLC, interfejs człowiek-maszyna, system serwo, konwerter częstotliwości, przełącznik zasilania itp.),Co jest bezpieczniejsze?, bardziej niezawodne, wydajne i przyjazne dla środowiska, a także zapewnia bardziej oszczędne zużycie energii.

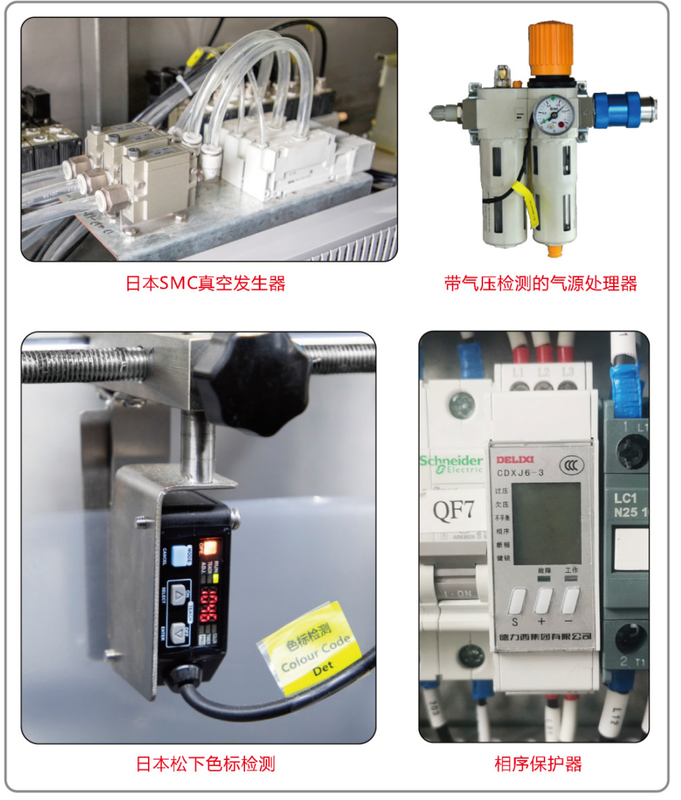

6.2.2Wielokrotne zabezpieczenia bezpieczeństwa (wykrywanie kodu koloru Panasonic, japoński generator próżni SMC, procesor źródła powietrza z wykrywaniem ciśnienia powietrza,ochrona sekwencji fazy mocy) zapewniają stabilność i niezawodność działania urządzeń w największym stopniu.

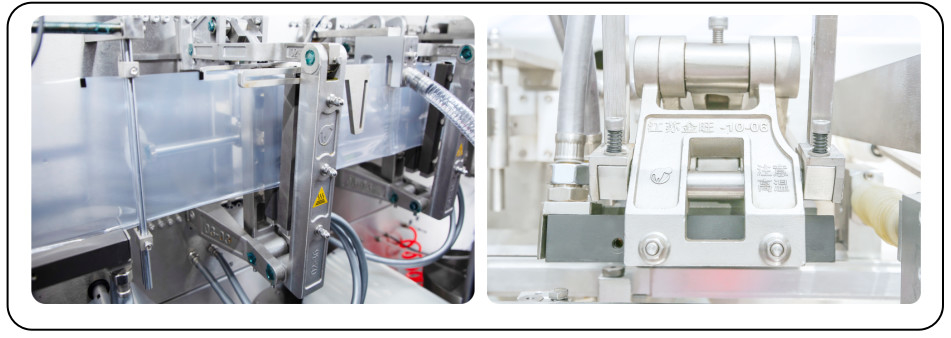

6.3 W celu zapobiegania lepkości części bloków prasowania na urządzeniu, przyklejania się do torby, przyklejania się materiału itp. po długotrwałym użytkowaniu powierzchnie spodniej uszczelni, pionowej uszczelni,Górne uszczelnienie i inne części są wykonane ze specjalnego opryskiwania, aby uniknąć wystąpienia powyższej sytuacji.
6.3.1Cała ramka maszyny jest wykonana ze stali nierdzewnej SUS304Przetworzony i wyprodukowany ma doskonałą odporność na korozję; zewnętrzna pokrywa pleksyglasu zapobiega wyciekowi pyłu i jest bardziej przyjazny dla środowiska i wolny od zanieczyszczeń.

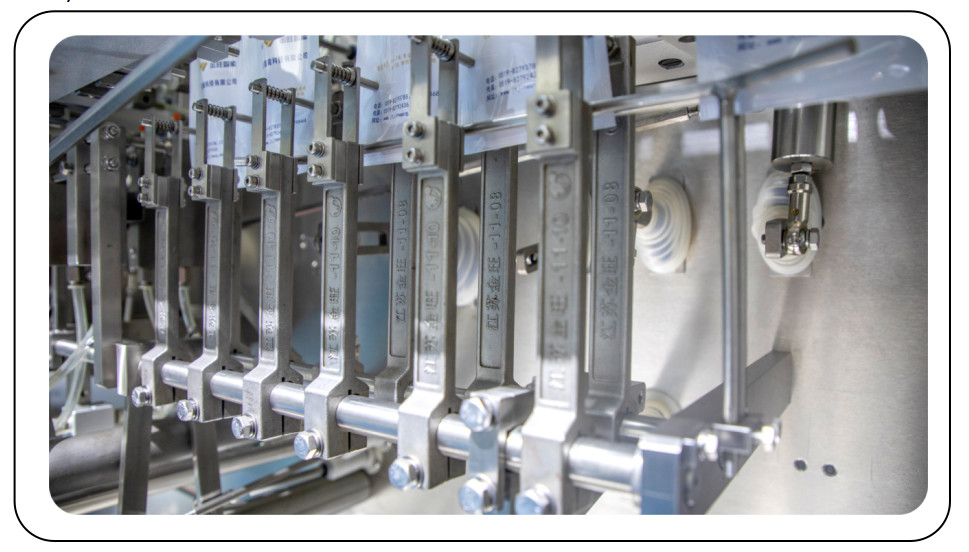

6.3.2 Ten biuro maszynowe Części prętów łączących są wykonane z stali nierdzewnej SUS304 Odlewane, silna wytrzymałość i brak deformacji.które są łatwe do złamania i deformowania.
6.4Uniwersalność urządzenia do napełniania

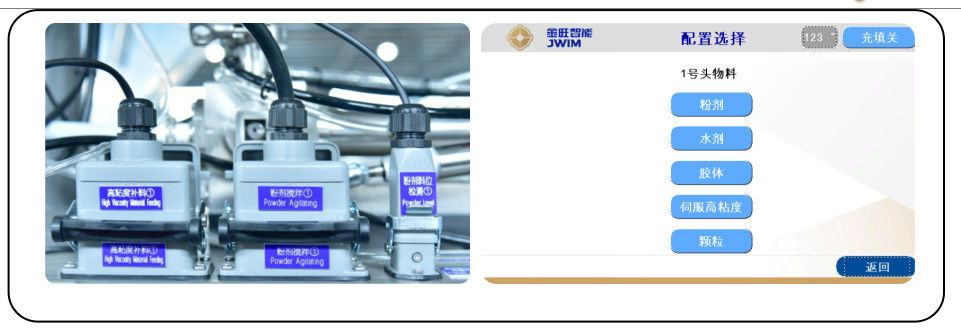

Podłącza do urządzeń do napełniania, takich jak proszki, środki wodne, środki lepkościowe i granule, są zarezerwowane na sprzęcie.W przypadku wymiany urządzenia do napełniania, użytkownik musi tylko zainstalować złącza i wywołać funkcję na ekranie dotykowym.

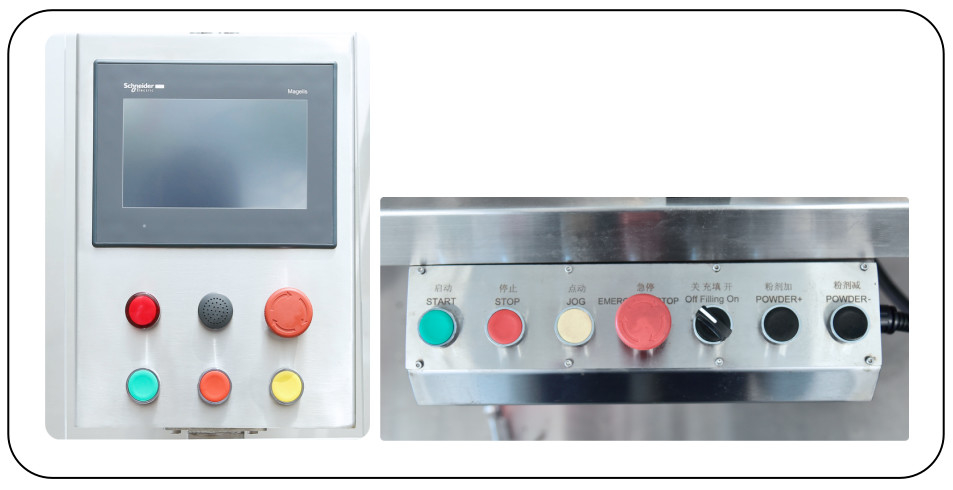

6.5centralne sterowanie operacyjne
centralna skrzynia sterująca jest zainstalowana w środku urządzenia. jest piękna, elegancka i wygodna do obsługi i konserwacji. pracownicy nie muszą biegać tam i z powrotem podczas pracy,które mogą skutecznie poprawić wydajność pracyJest on również wyposażony w niezależny przycisk operacyjny, który ma takie funkcje jak dopasowanie i debugowanie jog, co sprawia, że operacja jest wygodniejsza.
6.6W formie podwójnej nożyczki,Zwiększyć zdolność produkcyjną, podwoić pierwotną zdolność produkcyjną pojedynczych toreb.(Opinia opcjonalna)

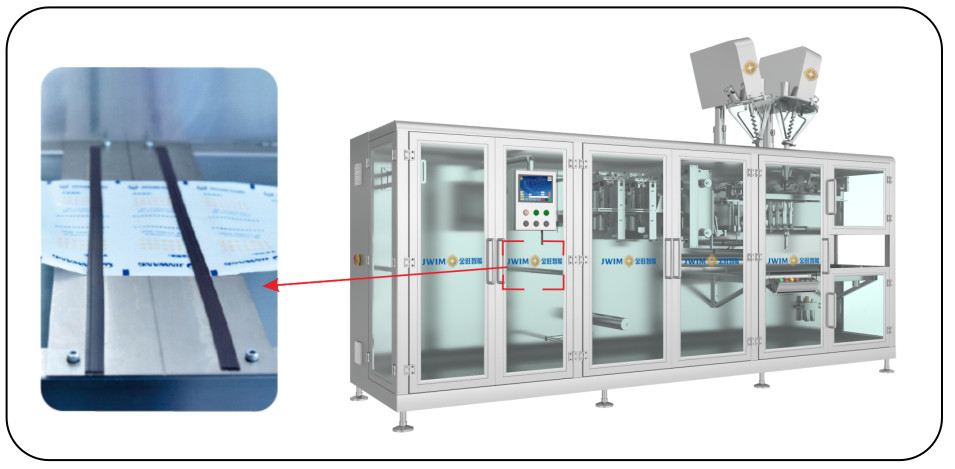

6.7.Urządzenie do wymiany folii i pakowania
Po zużyciu rolki nie ma potrzeby wyciągania pozostałej rolki z urządzenia, wystarczy połączyć ją z nową rolką z tego urządzenia, aby kontynuować uruchamianie maszyny.zmniejszenie strat materiału opakowaniowego.(Opinia opcjonalna)

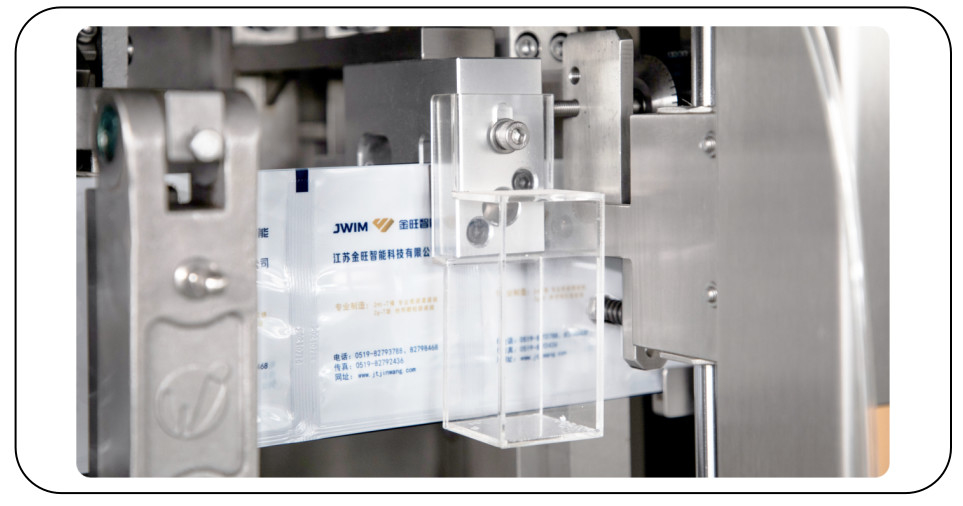

6.8Diamentowa łza
Przyjmuje niezależny mechanizm rozdzierania, a cylinder napędza cięcie, aby wykonywać ruch wzajemny, aby osiągnąć efekt rozdzierania, który jest łatwy do rozdzierania i piękny.Jego efekt użytkowania znacznie przewyższa ten, zrywania blokowego prasowania, a na urządzeniu rozrywającym znajduje się urządzenie do zbierania odpadów.(Opinia opcjonalna)
