Miejsce pochodzenia:
Chiny Jiangsu
Nazwa handlowa:
JWIM
Numer modelu:
CCG-1000-12TJ

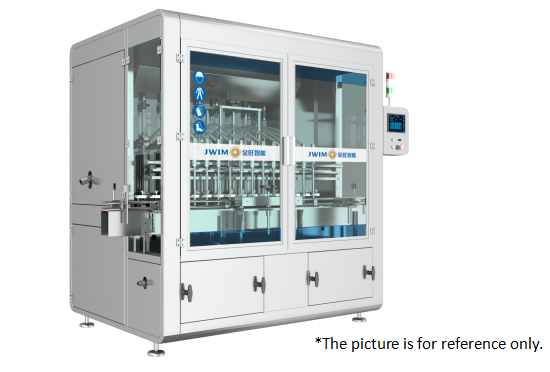

CCG1000-12TInteligentna Maszyna do Napełniania Tłokowego J
1.Wprowadzenie
Inteligentna Maszyna do Napełniania Tłokowego CCG1000-12TJ to najnowsza generacja ulepszonej maszyny do napełniania objętościowego, która nadaje się do pakowania różnych środków wodnych i produktów o wysokiej lepkości. Cała maszyna ma konstrukcję liniową, napędzaną serwomotorem i zasadę napełniania objętościowego, co zapewnia wysoką precyzję dawki napełniania. Przyjmuje sterowanie PLC, interfejs człowiek-maszyna, a cała maszyna jest łatwa w obsłudze. Cała maszyna przyjmuje łukową ramę, która jest piękna i hojna. Wysoce precyzyjny system transmisji danych ważenia elektronicznego sprawia, że regulacja dawki jest wygodniejsza i szybsza.
2.Wymiary Maszyny
Jednostka: mm
3.Parametry Techniczne
| 1 | Wydajność |
100ml: ≤5400BPH 1000ml:≤2500BPH *Wydajność różni się w zależności od produktu, pojemnika i charakterystyki produktu. |
| 2 | Rozmiar Odpowiedniej Butelki |
Butelka Okrągła: Φ40-95mm Wysokość: 80-230mm
|
| 3 | Objętość Napełniania |
50-1000ml *Zakres napełniania różni się w zależności od charakterystyki produktu i podawania produktu. |
| 4 | Precyzja Napełniania |
±1g (50-200ml) ±1,5g (200-500ml) ±2g (500-1000ml) *Precyzja różni się w zależności od produktu, pojemnika i charakterystyki produktu. |
| 5 | Wysokość Podawania Produktu | 2300mm |
| 6 | Średnica Podawania Produktu | DN40 |
| 7 | Średnica Dyszy Napełniającej | Φ18mm |
| 8 | Minimalna Średnica Otworu | ≥Φ22mm |
| 9 | Ciśnienie Powietrza | 0,6-0,8MPa |
| 10 | Źródło Zasilania | ~380V 50Hz/2,2KW |
| 11 | Wymiary Zewnętrzne | 2435×1490×2480mm (D×S×W) |
| 12 | Waga | Około 1200kg |
4.Konfiguracja Elektryczna
| SN | Nazwa | Marka | |
| 1 | PLC | Schneider | |
| 2 | HMI | Schneider | |
| 3 | Falownik | Schneider | |
| 4 | System Serwo | Schneider | |
| 5 | Czujnik Zliczający | SICK | |
| 6 | Wyłącznik zbliżeniowy | Schneider | |
| 7 | Wyłącznik zasilania | Schneider | |
| 8 | Manometr | SMC | |
| 9 | Cylinder | FTEC | |
| 10 | Zawór elektromagnetyczny | FTEC | |
| 11 | Przycisk | Schneider | |
| 12 | Lampka Alarmowa | Schneider | |
| 13 | Wyłącznik obwodu | Schneider |
5.Proces Pracy
6.Zaleta
6.1. Jest szeroko stosowany do automatycznego napełniania od 50-1000ml w przemyśle agrochemicznym, chemicznym, nawozowym, kosmetycznym, olejowym i innych powiązanych branżach.
*Zdjęcie ma charakter wyłącznie poglądowy. Podczas napełniania nie ma pokrywki.
6.2. Jednostka napełniająca wykorzystuje konstrukcję tłokową, ekran dotykowy z jednym kliknięciem, może całkowicie opróżnić produkt w zbiorniku, skutecznie unikając zanieczyszczenia krzyżowego. Ta konstrukcja ułatwia również wymianę pierścienia uszczelniającego.
6.3. Najnowsze części uszczelniające z PTFE poprawiają odporność na zużycie i żywotność, zmniejszając koszty konserwacji.
6.4. System napełniania przyjmuje dedykowany zawór kątowy trójdrożny, korpus zaworu ze stali nierdzewnej, silną odporność na korozję, trwałość i niemiecki standard przemysłowy. Ma zalety prostej konstrukcji, stabilnej wydajności, niezawodnego uszczelnienia, braku wycieków produktu przez długi czas, oszczędzając koszty konserwacji.
6.5. Wykorzystuje profesjonalny zawór napełniający o wysokim standardzie z szybką prędkością napełniania i wysoką precyzją napełniania. Korpus zaworu wykonany jest ze stali nierdzewnej SUS, o dobrej odporności na korozję, trwałości i długiej żywotności. Specjalna konstrukcja dolna i uszczelnienie pozwalają na brak wycieków. Zawór napełniający przyjmuje konstrukcję uszczelnienia od dołu, aby uniknąć pozostałości w gwincie połączenia i części uszczelniającej zaworu, co ułatwia czyszczenie i skutecznie redukuje pozostałości.
6.6. Jinwang wykorzystuje sterowanie PLC, serwomotor napędza synchronizowany pasek + stabilnie działającą dwuśrubową konstrukcję podnoszącą, aby zapewnić wysoką precyzję ruchu tłoka i napełniania.
6.7. Silnik napędza dysze napełniające. Wysokość dyszy napełniającej można regulować na ekranie dotykowym.
6.8. Szybka regulacja głowicy napełniającej i wyposażona w znaczniki kalibracyjne, regulacja bez narzędzi, wygodna i szybka. Rury powietrzne i fotoelektryka są oznaczone nazwami, co ułatwia konserwację i naprawę.
6.9. System sprzężenia zwrotnego wagi elektronicznej, regulacja objętości może być wykonana przez naciśnięcie jednego klawisza na ekranie dotykowym. (Funkcja opcjonalna)
6.10. Cała maszyna wykorzystuje ramę ze stali nierdzewnej 304, która ma doskonały efekt antykorozyjny. Pokrywa ze stali nierdzewnej i drzwi ze szkła hartowanego zapobiegają zanieczyszczeniu środowiska przez brudne powietrze podczas napełniania. W międzyczasie na górze lancetów napełniających zarezerwowano otwór wentylacyjny o wymiarach Φ120mm, który jest podłączony dosystemu odciąguw celu odprowadzania gazów.
