Miejsce pochodzenia:
Chiny Jiangsu
Nazwa handlowa:
JWIM
Numer modelu:
CCG5000-8TJ
1. Wprowadzenie

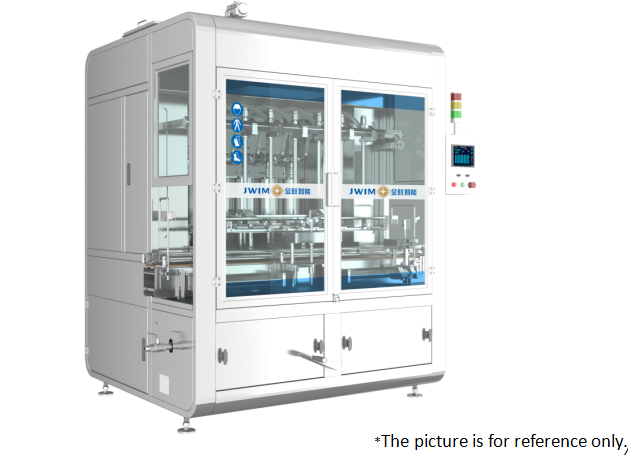

Inteligentna maszyna do napełniania tłokowego CCG5000-8TS nadaje się do pakowania wszelkiego rodzaju wody, emulsji, zawiesin olejowych, środków zawiesinowych i materiałów o wysokiej lepkości.
Cała maszyna ma konstrukcję liniową, napędzaną serwomotorem, zasadę napełniania objętościowego, aby osiągnąć wysoką precyzję dawki napełniania. Sterowanie PLC, interfejs człowiek-maszyna z ekranem dotykowym, cała obsługa maszyny jest wygodna i intuicyjna. Cała maszyna przyjmuje ramę łukową, która jest zarówno piękna, jak i hojna.
2. Wymiary maszyny
3. Parametry techniczne
| 1 | Wydajność |
1000ml: ≤1800BPH 5000ml:≤800BPH *Wydajność różni się w zależności od produktu, pojemnika i charakterystyki produktu. |
| 2 | Rozmiar odpowiedniej butelki |
Butelka okrągła: Φ80-140mm Wysokość:140-340mm Butelka płaska: Dł:80-200mm Szer:80-140mm Wys:140-340mm |
| 3 | Objętość napełniania |
1000-5000ml *Zakres napełniania różni się w zależności od charakterystyki produktu i podawania produktu. |
| 4 | Precyzja napełniania |
1000ml:±3g ; 5000ml:±5g *Precyzja różni się w zależności od produktu, pojemnika i charakterystyki produktu. |
| 5 | Wysokość podawania produktu | 2550mm |
| 6 | Średnica podawania produktu | DN40 |
| 7 | Średnica dyszy napełniającej | Φ26mm |
| 8 | Minimalna średnica otworu | ≥Φ30mm |
| 9 | Ciśnienie powietrza | 0.6-0.8MPa |
| 10 | Źródło zasilania | ~380V 50Hz/2.2KW |
| 11 | Wymiary zewnętrzne | 2365×1600×2750mm(D×S×W) |
| 12 | Waga | Około 1920kg |
4. Konfiguracja elektryczna
| SN | Nazwa | Marka | |
| 1 | PLC | Schneider | |
| 2 | HMI | Schneider | |
| 3 | Falownik | Schneider | |
| 4 | System serwo | Schneider | |
| 5 | Czujnik zliczania | SICK | |
| 6 | Wyłącznik zbliżeniowy | Schneider | |
| 7 | Wyłącznik zasilania | Schneider | |
| 8 | Manometr | SMC | |
| 9 | Cylinder | FTEC | |
| 10 | Zawór elektromagnetyczny | FTEC | |
| 11 | Przycisk | Schneider | |
| 12 | Lampka alarmowa | Schneider | |
| 13 | Wyłącznik obwodu | Schneider |
5. Proces pracy
6. Zaleta
6.1. Jest szeroko stosowany do automatycznego napełniania od 1-5L w przemyśle agrochemicznym, chemicznym, nawozowym, kosmetycznym, olejowym i innych powiązanych branżach.
6.2. Jednostka napełniająca wykorzystuje konstrukcję tłokową, ekran dotykowy z jednym kliknięciem, może całkowicie opróżnić produkt w zbiorniku, skutecznie unikając zanieczyszczenia krzyżowego. Ta konstrukcja ułatwia również wymianę pierścienia uszczelniającego.
6.3. Jinwang wykorzystuje sterowanie programowe PLC, serwomotor napędzający pasek synchroniczny + stabilny mechanizm podnoszenia podwójnej śruby transmisyjnej, zapewniając wysoką precyzję skoku tłoka i realizując dokładne napełnianie. Pasek rozrządu przyjmuje wbudowany metalowy drut stalowy, który się nie łamie.
Obecnie zagraniczni producenci opakowań pierwszej klasy stosują tę konstrukcję. W porównaniu z podobnymi produktami na rynku, stosuje się zwykły silnik + enkoder, a po długim czasie użytkowania konstrukcji przeniesienia łańcuchowego, łańcuch ma właściwości rozciągające, co wpływa na dokładność napełniania i stabilność sprzętu.
6.4. Silnik napędza dysze napełniające. Wysokość dyszy napełniającej można regulować na ekranie dotykowym.
6.5. Najnowsze części uszczelniające z PTFE poprawiają odporność na zużycie i żywotność, zmniejszając koszty konserwacji.
6.6. Przyjęcie głowicy napełniającej z odlewu integralnego, dobry kształt i dłuższa żywotność. Użyj węża PTFE o dobrej odporności na korozję, odpowiedniego do silnie korozyjnych materiałów.
6.7 Cała maszyna wykorzystuje ramę ze stali nierdzewnej 304, która ma doskonały efekt antykorozyjny. Pokrywa ze stali nierdzewnej i drzwi ze szkła hartowanego zapobiegają zanieczyszczeniu środowiska przez brudne powietrze podczas napełniania. W międzyczasie na górze lancetów napełniających zarezerwowano otwór wentylacyjny o wymiarach Φ120mm, który jest podłączony do systemu wyciągu do odprowadzania gazu.
6.8 Cały elektryczny system sterowania maszyny przyjmuje konfigurację francuskiego Schneidera, zintegrowany system sterowania elektrycznego, bardziej stabilny, niezawodny, bezpieczny, ekologiczny i o niskim zużyciu energii.
6.9 Maszyna napełniająca nie napełnia, gdy brakuje butelek. Jednocześnie maszyna napełniająca jest wyposażona w skoordynowane urządzenia fotoelektryczne z tyłu. Gdy butelka zostanie zablokowana z powodu słabego wyjścia butelek, automatycznie wstrzymuje wyjście butelek i osiąga funkcję połączenia z tylnym sprzętem.
