Miejsce pochodzenia:
Chiny Jiangsu
Nazwa handlowa:
JWIM
Numer modelu:
DXD-180D

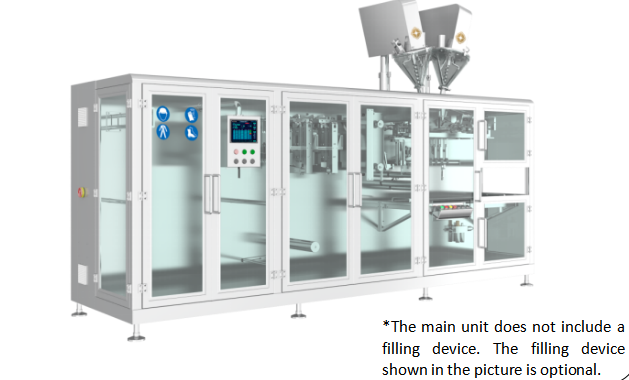

1.Wprowadzenie
Sprzęt obejmuje uwalnianie folii silnikowej, formowanie worków, uszczelnianie dna worków, uszczelnianie środkowe, uszczelnianie pionowe, pociąganie serwo worków, obcinanie, otwieranie i napełnianie worków, przenoszenie worków,z wyłączeniem urządzeń do przechowywania danychSilnik napędza każdą z przyrządów na wałku głównym, aby zakończyć skoordynowane działania każdego mechanizmu, a koder na wałku głównym przekazuje sygnał pozycji.Pod programowalnym sterowaniem PLC, wykonane jest rolkowanie → formowanie worków → wykonywanie toreb → wypełnianie → uszczelnianie → transport gotowego produktu Funkcja umożliwia w pełni zautomatyzowaną produkcję worków z rolkami.
Maszyna ma rozsądną konstrukcję i nowy wygląd. Przyjmuje standardowe uszczelnienie paskami. Dzięki wymianie maszyny do napełniania maszyna może automatycznie napełniać różne materiały, takie jak proszek,granulkiCała maszyna jest wykonana ze stali nierdzewnej SUS304, która ma dobry efekt antykorozyjny na materiały o wysokiej korozji.Zewnętrzna pokrywa z pleksyglasu zapobiega wyciekowi pyłu i jest bardziej przyjazna dla środowiska i wolna od zanieczyszczeń.
2.Wymiary urządzeń
3.Parametry techniczne
| 1 | Pojemność produkcyjna |
Pojedynczy worek: 50 g: 30-43 worki/min; 100 g: 30-40 worków/min Podwójne torby/podwójne torby pojedyncze: 80-120 torb/minutę *Rzeczywista zdolność produkcyjna różni się w zależności od wielkości produktu, materiału opakowania, cech materiału itp. |
| 2 | Zastosowany rodzaj worka | Pojedynczy worek, podwójny worek, podwójny pojedynczy worek |
| 3 | Wielkość opakowania |
Pojedyncza torba: 70×100 mm (minimum); 180×210 mm (maksymum) Podwójna torba/podwójna torba pojedyncza: 70×100 mm (minimum); 90×160 mm (maksymalnie) |
| 4 | Pojemność opakowań |
Maksymalna objętość napełnienia: 200 ml * Zakres pojemności wypełniania różni się w zależności od właściwości fizycznych surowców i urządzenia do podawania. |
| 5 | Dokładność wypełniania |
±0,5 g (50 g); ±1 g (100-200 g); * Dokładność pomiaru różni się w zależności od właściwości materiału, objętości napełnienia i urządzenia podającego |
| 6 | Rozmiar folii rolkowej | Średnica wewnętrzna: Φ70-80 mm Średnica zewnętrzna: ≤ Φ500 mm |
| 7 | Średnica rury do usuwania pyłu | Φ59 mm |
| 8 | Władza | ~380V 50Hz/5,6KW |
| 9 | Zużycie powietrza | 700 l/min |
| 10 | Wielkość sprzętu | 3525 × 1000 × 1550 mm ((L × W × H) |
| 11 | Całkowita masa | Około 1900 kg. |
4- Zalety.
1Wypuszczanie filmu i automatyczne nakładanie filmu2Kodowanie wstążki (nieobowiązkowe)3Tworzenie folii4Płytka dolna5Środkowa pieczęć
6Pieczęć pionowa7Diamond tear (nieobowiązkowa)8Wirtualny cięcie9Servo worek do przechowywania10Cut11 Otwórz torbę
12 wypełnianie13Wracająca wiedza o ważeniu (nieobowiązkowa)14stopowa pieczęć15Produkty gotowe

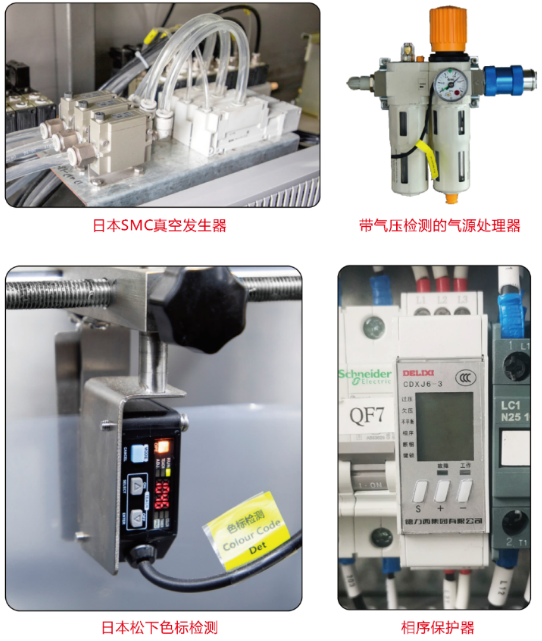

5.Konfiguracja elektryczna
| NT1 | Nazwa | Marka | |
| 1 | PLC | Schneider | |
| 2 | Ekran dotykowy | Schneider | |
| 3 | Konwerter częstotliwości | Schneider | |
| 4 | System serwera | Schneider | |
| 5 | Wykrywacz znaków kolorów | SUNX Japońska wizja | |
| 6 | Zmiana źródła zasilania | Schneider | |
| 7 | Generator próżniowy | SMC | |
| 8 | Wiatrak chłodzący | SUNON | |
| 9 | Koder | OMRON | |
| 10 | Przycisk | Schneider | |
| 11 | Rozbiórka | Schneider |
6.Zalety wyposażenia
Wydajny, bezpieczny i przyjazny dla środowiska
6.1 Prostszy i bardziej wydajny system operacyjny oraz zintegrowany inteligentny system ułatwiają wykonywanie operacji i można je wykonać jednym kliknięciem.
6.2Zintegrowany moduł regulacji temperatury: monitorowanie zmian temperatury w czasie rzeczywistym, a operacja jest jasna na pierwszy rzut oka.To skutecznie kontroluje mechanizm uszczelniania cieplnego w celu zapewnienia niezawodności uszczelnienia i ułatwienia korzystania z opakowanych produktów i dobrego wyglądu.
6.3System ciągnięcia worka serwo, wymiana specyfikacji może zostać zakończona jednym kliknięciem, co prowadzi do mniejszej straty materiału opakowaniowego.
6.4 System zwrotnego wyważania: regulowanie pomiaru jest w zasięgu ręki, zmniejszając marnotrawstwo materiału (funkcja ta jest opcjonalna).
6.5bezpieczniejsze środowisko produkcyjne
Główną konfiguracją całej maszyny jest system Schneider Electric (programowalny sterownik PLC, interfejs człowiek-maszyna, system serwo, konwerter częstotliwości, przełącznik zasilania itp.),Co jest bezpieczniejsze?, bardziej niezawodne, wydajne i przyjazne dla środowiska, a także zapewnia bardziej oszczędne zużycie energii.
6.6 Wielokrotne zabezpieczenia bezpieczeństwa w celu maksymalizacji stabilności i niezawodności pracy urządzeń.
6.7 W celu zapobiegania lepkości części bloku prasowania na urządzeniu, przyklejania się do worka, przyklejania materiału itp. po długotrwałym użytkowaniu powierzchnie spodniej uszczelni, pionowej uszczelni,Górne uszczelnienie i inne części są wykonane ze specjalnego opryskiwania, aby uniknąć wystąpienia powyższej sytuacji.
6.8 Cała ramka maszyny wykonana jest ze stali nierdzewnej SUS304Przetworzona i wyprodukowana, posiada doskonałą odporność na korozję;zewnętrzna pokrywa pleksyglasu zapobiega wyciekowi pyłu i jest bardziej przyjazna dla środowiska i wolna od zanieczyszczeń.

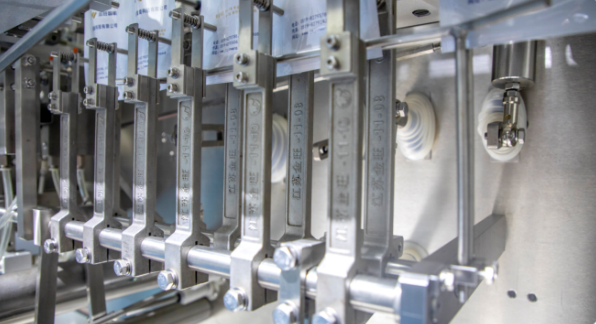

6.9 Ten biuro maszyny Części prętów łączących są wykonane z stali nierdzewnej SUS304 Odlewy, silna wytrzymałość i brak deformacji.które są łatwe do złamania i deformowania.
6.10 Uniwersalność urządzenia do napełniania
Podłącza do urządzeń do napełniania, takich jak proszki, środki wodne, środki lepkościowe i granule, są zarezerwowane na sprzęcie.W przypadku wymiany urządzenia do napełniania, użytkownik musi tylko zainstalować złącza i wywołać funkcję na ekranie dotykowym.
6.11 Centralne sterowanie obsługą
centralna skrzynia sterująca jest zainstalowana w środku urządzenia. jest piękna, elegancka i wygodna do obsługi i konserwacji. pracownicy nie muszą biegać tam i z powrotem podczas pracy,które mogą skutecznie poprawić wydajność pracyJest on również wyposażony w niezależny przycisk operacyjny, który ma takie funkcje jak dopasowanie i debugowanie jog, co sprawia, że operacja jest wygodniejsza.
6.12 Użyj podwójnych nożyczek w celu zwiększenia mocy produkcyjnych.(Opinia opcjonalna)
6.13 Urządzenie do wymiany folii i pakowania
Po zużyciu rolki nie ma potrzeby wyciągania pozostałej rolki z urządzenia, wystarczy połączyć ją z nową rolką z tego urządzenia, aby kontynuować uruchamianie maszyny.zmniejszenie strat materiału opakowaniowego. (Ta funkcja jest opcjonalna)

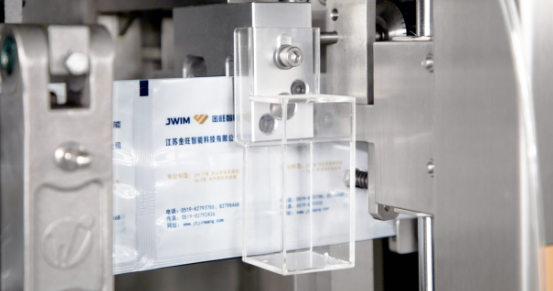

6.14 Diamentowa łza
Przyjmuje niezależny mechanizm rozdzierania, a cylinder napędza cięcie, aby wykonywać ruch wzajemny, aby osiągnąć efekt rozdzierania, który jest łatwy do rozdzierania i piękny.Jego efekt użytkowania znacznie przewyższa ten, zrywania blokowego prasowania, a na urządzeniu rozrywającym znajduje się urządzenie do zbierania odpadów (funkcja ta jest opcjonalna)
