Miejsce pochodzenia:
Chiny Jiangsu
Nazwa handlowa:
JWIM
Numer modelu:
CCG5000-6D
1.Wprowadzenie

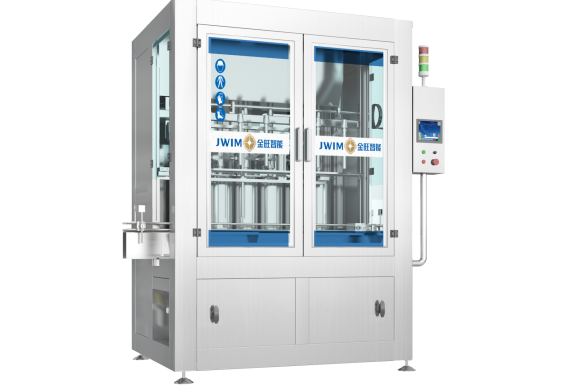

CCG5000-6D Inteligentna maszyna do napełniania tłoków nadaje się do pakowania różnych środków wodnych i produktów o wysokiej lepkości.napędzane serwomotorem i zasadą napełniania pomiarów objętości, który realizuje wysoką precyzję napełniania dawkowania. Przyjmuje sterowanie PLC, interfejs człowiek-maszyna, a cała maszyna jest łatwa w obsłudze.
2.Wymiar maszyny
3.Parametry techniczne
| 1 | Pojemność |
1000 ml: ≤ 1200 BPH 5000 ml: ≤ 600 BPH *Pojemność różni się w zależności od produktu, bębna i charakterystyki produktu. |
| 2 | Zastosowany rozmiar butelki |
Butelka okrągła: Φ80-140 mm Wysokość: 140-340 mm Flat/Square Bottle: L: 80-200mm W: 80-140mm H: 140-340mm
|
| 3 | Pojemność wypełniania |
1000-5000 ml * Zakres wypełniania różni się od charakterystyki produktu i podaży produktu. |
| 4 | Dokładność wypełniania |
1000 ml:±3 g 5000 ml:±5 g * Precyzja różni się w zależności od produktu, bębna i charakterystyki produktu. |
| 5 | Wysokość podawania produktu | 2400 mm |
| 6 | Średnica podawania produktu | DN40 |
| 7 | Średnica dyszy wypełniającej | Φ26 mm |
| 8 | Min. średnica otwierania | ≥ Φ30 mm |
| 9 | Ciśnienie powietrza | 00,6-0,8MPa |
| 10 | Źródło energii | ~380V 50Hz/2.2KW |
| 11 | Wymiar zewnętrzny | 1995×1113×2610mm ((L×W×H) |
| 12 | Waga | Około 2100 kg |
4.Konfiguracja elektryczna
| NT1 | Nazwa | Marka | Zdjęcie |
| 1 | PLC | Schneider | |
| 2 | HMI | Schneider | |
| 3 | Inwerter | Schneider | |
| 4 | System serwo | Schneider | |
| 5 | Czujnik liczenia | BARDZO chory | |
| 6 | Przełącznik bliskości | Schneider | |
| 7 | Przełącznik zasilania | Schneider | |
| 8 | Miernik ciśnienia | SMC | |
| 9 | Węgiel | FTEC | |
| 10 | Wyniki badań | FTEC | |
| 11 | Przycisk | Schneider | |
| 12 | Światło alarmowe | Schneider | |
| 13 | Przełącznik | Schneider |
5.Proces pracy
6.Zalety
6.1Jest szeroko stosowany do automatycznego napełniania z 1-5L agrochemicznych, chemicznych, nawozów, produktów do pielęgnacji osobistej, ropy naftowej i innych powiązanych gałęzi przemysłu.

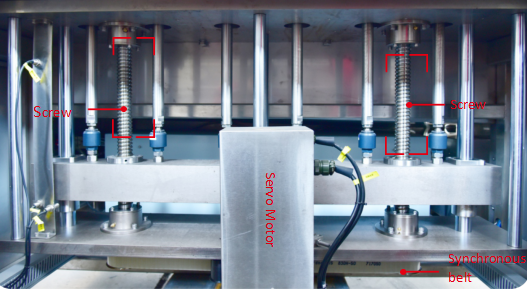

6.2. Jinwang wykorzystuje sterowanie PLC, serwo silnik napędza synchroniczny pas + stabilne sterowane podwójne śruby pręty konstrukcji podnoszenia, aby zapewnić wysoką precyzję ruchu tłoka i wypełnienia.Największe zagraniczne firmy produkujące opakowania stosują tę strukturę. w porównaniu z podobnymi produktami na rynku, przy użyciu zwykłego silnika + kodera i łańcuchowej struktury przesyłowej.wpływające na dokładność napełniania i stabilność sprzętu.

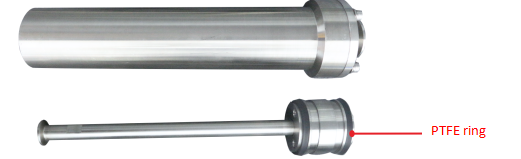

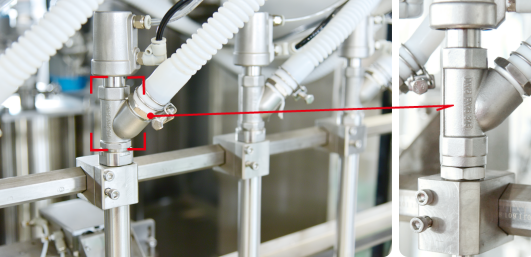

6.4. Odlewanie głowic napełniających SUS316, które mogą być używane przez długi czas. PTFE o dobrych właściwościach przeciwkorozyjnych nadaje się do materiałów korozyjnych.
6.5Cała maszyna wykorzystuje ramę ze stali nierdzewnej 304 z doskonałym efektem antykorozyjnym.Pokrycie ze stali nierdzewnej i twardone szklane drzwi zapobiegają zanieczyszczeniu środowiska przez brudne powietrze podczas napełnianiaTymczasem wymiar Φ120 mm wydechu wygasnego zarezerwowany na górnej części wypełniaczy, które są podłączone doukład napędowydla gazu wydechowego.
6.6Maszyna wykorzystuje komponenty firmy France Schneider, centralny system sterowania, który jest stabilny, bezpieczny, ekologiczny i nisko zużywa energię.

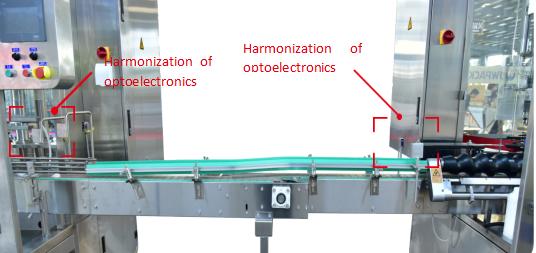

6.7. maszyna do napełniania nie napełnia się, gdy brakuje butelek. jednocześnie maszyna do napełniania jest wyposażona w skoordynowane urządzenia fotoelektryczne z tyłu.Kiedy butelka jest zablokowana z powodu słabego wydajności butelki, automatycznie zatrzymuje wydajność butelki i osiąga funkcję połączenia z tylnym wyposażeniem.
