Miejsce pochodzenia:
Chiny
Nazwa handlowa:
JWIM
Numer modelu:
Mikrokomputerowa maszyna do napełniania Cdp30-8
Dokument:
Mikro-komputer CDP30-8 jest zaprojektowany do pakowania materiałów ES i SC z dobrą płynnością.zapewnia precyzyjne operacje napełniania.Sterowana przez PLC z interfejsem ludzkim w celu łatwej obsługi, maszyna zawiera system zwrotnej wagi w skali elektrycznej dla uproszczonej regulacji objętości.
| Parametry | Specyfikacja |
|---|---|
| Pojemność wypełniania | 1000 ml butelki ≤ 1200 BPH. |
| Wykorzystywane butelki | Butelka okrągła: Φ40-140 mm, wysokość 140-340 mm. |
| Dokładność wypełniania | ±4 g (1000 ml); ±10 g (5000 ml) * Dokładność pomiaru zależy od właściwości materiału, ilości napełnienia i urządzenia podającego |
| Wysokość wejścia | 2300 mm |
| Średnica wejścia | Φ35 mm |
| Wypełnianie wymiaru zewnętrznego dyszy | Φ12 mm |
| Minimalna szyja butelki | ≥ Φ16 mm |
| Wylądowanie na odległość | 100 mm |
| Źródło powietrza | 00,6-0,8MPa |
| Źródło energii | ~380V 50Hz/0,2KW |

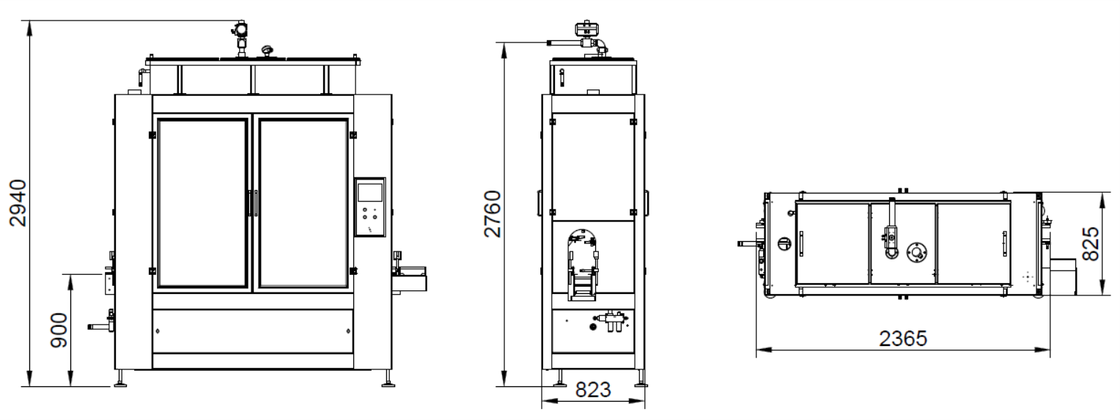

| Wymiar zewnętrzny | 2365 × 823 × 2940 mm (L × W × H) |
| Waga | Około 700 kg. |
| S.N. | Składnik | Marka | Zdjęcie |
|---|---|---|---|
| 1 | PLC | Schneider | |
| 2 | Ekran dotykowy | Schneider | |
| 3 | Konwerter częstotliwości | Schneider | |
| 4 | Liczenie fotoelektryczne | BARDZO chory | |
| 5 | Zmiana źródła zasilania | Schneider | |
| 6 | Przełącznik ciśnienia | SMC | |
| 7 | Węgiel | FTEC | |
| 8 | Wyniki badań | FTEC | |
| 9 | Przycisk | Schneider | |
| 10 | Światło alarmowe | Schneider | |
| 11 | Rozbiórka | Schneider | |
Szeroki zakres zastosowań:Nadaje się do automatycznego napełniania butli o pojemności 50-1000 ml w medycynie weterynaryjnej, chemii drobnej, chemii codziennej, nawozach, oleju i innych gałęziach przemysłu.

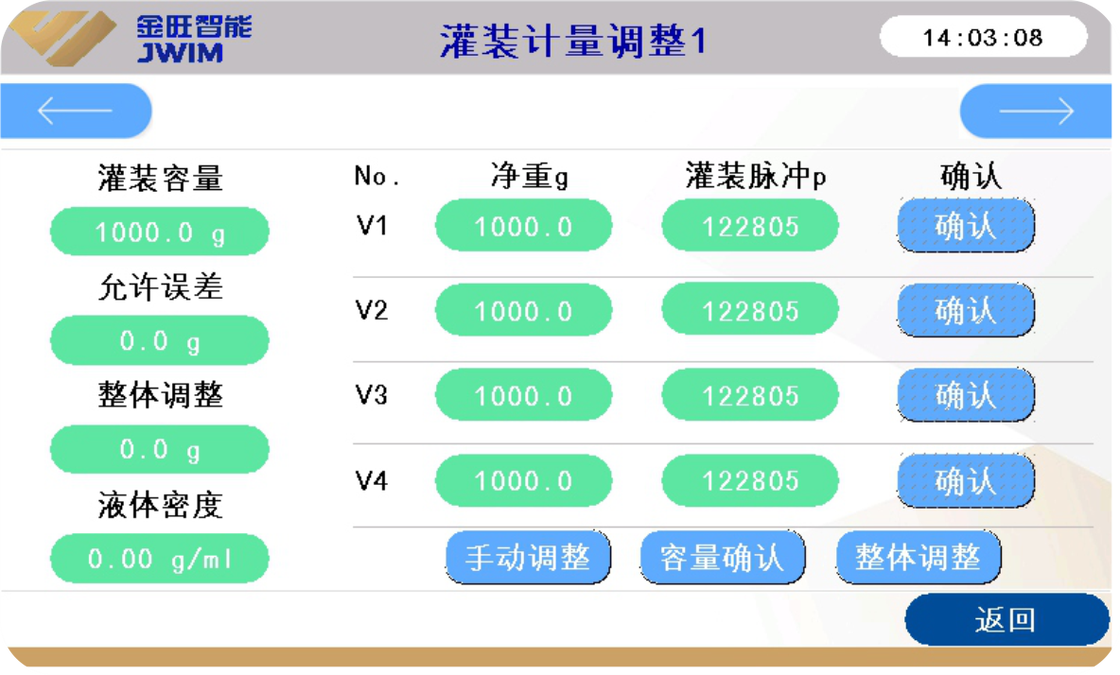

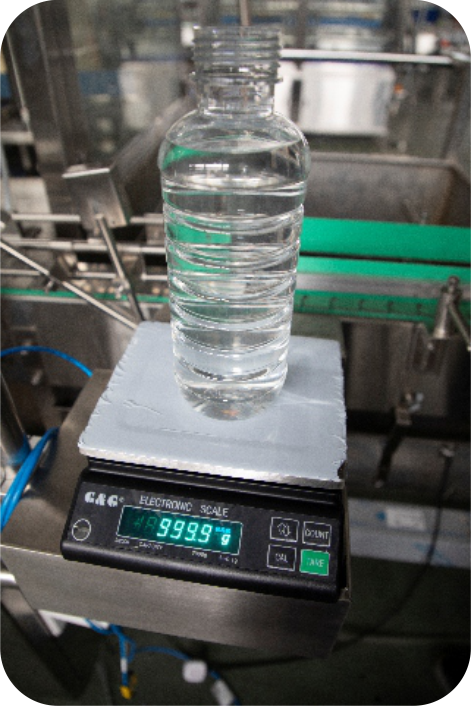

System zwrotny wagi w skali elektrycznej:Ustawienie głośności można dokonać naciskając jeden klawisz na ekranie dotykowym (funkcja opcjonalna).

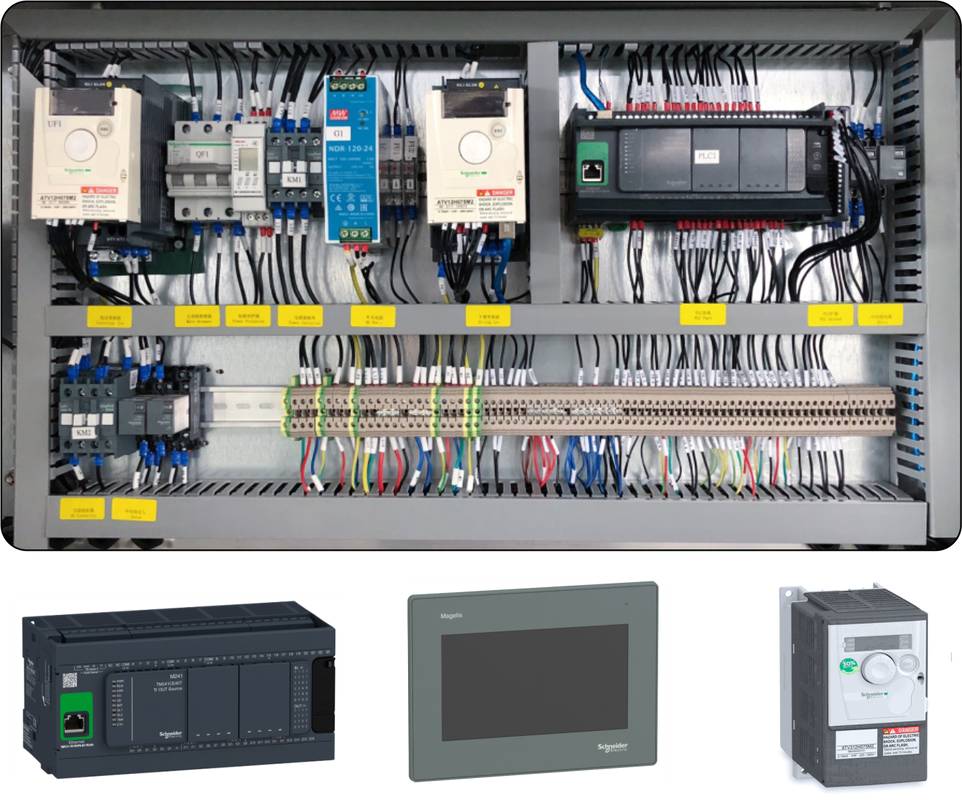

System sterowania elektrycznego Premium:Wykorzystuje konfigurację Schneidera z zintegrowanym systemem sterowania elektrycznym dla zwiększonej stabilności, niezawodności, bezpieczeństwa i niskiego zużycia energii.

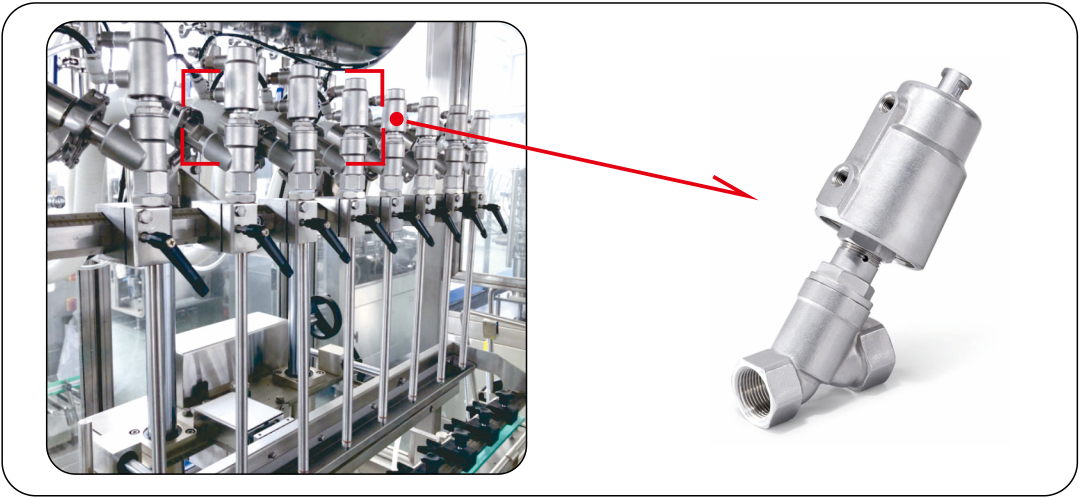

Wysokiej jakości zawór siedzenia kątowego:Funkcje Qingdao ESG zintegrowany precyzyjny zakrętowy zawór siedzący z wyrafinowanym wyglądem, długą żywotnością, łatwą instalacją, stabilną dawką napełniania i niezawodną trwałością.
Projekt łatwy w konserwacji:Materiał części połączenia pudełka wykorzystują szybkie połączenia montażowe do wygodnego czyszczenia i konserwacji.

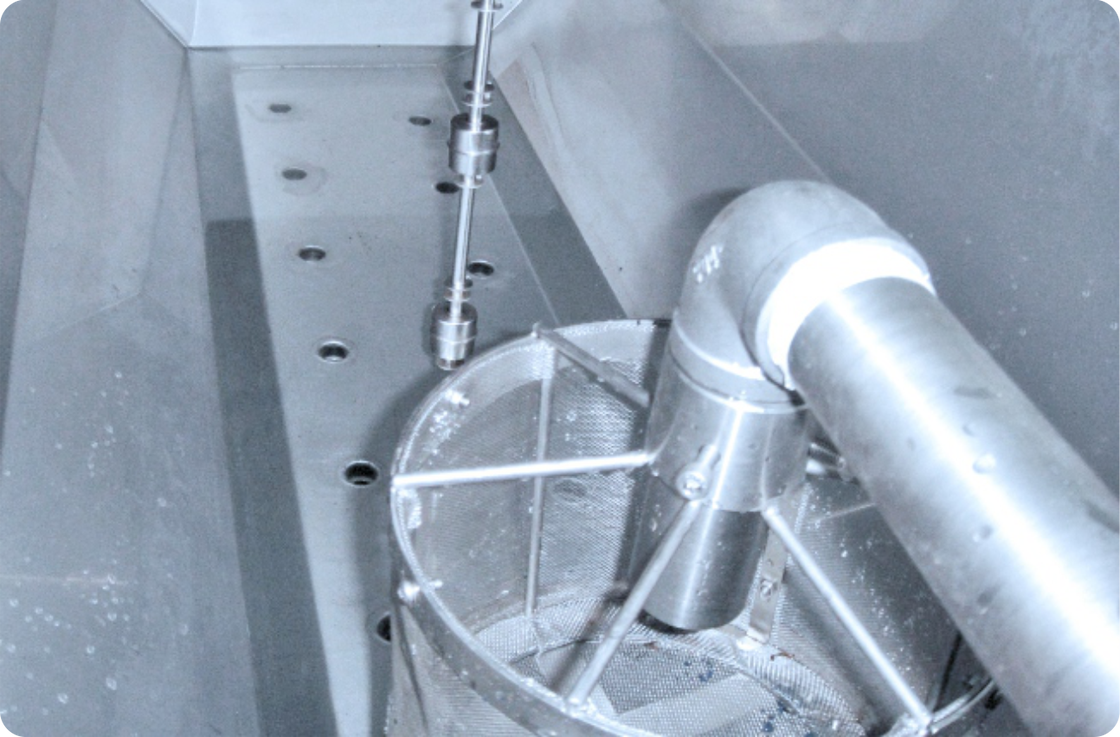

Zaawansowana filtracja i bezpieczeństwo:Odłączalny ekran filtracyjny zainstalowany na rurze zasilającej, aby zapobiec wpływaniu zanieczyszczeń na dokładność napełniania i żywotność zaworu.Obejmuje wykrywanie wysokiego i niskiego poziomu płynu za pomocą urządzeń alarmowych dźwiękowych i świetlnych w celu zapobiegania nieprawidłowym poziomomom płynu.
Inteligentne wykrywanie butelek:Maszyna nie napełnia się, gdy brakuje butelek.Wyposażone w skoordynowane urządzenia fotoelektryczne, które automatycznie wstrzymują wydajność butelki podczas blokad i osiągają funkcję połączenia z tylnym wyposażeniem.

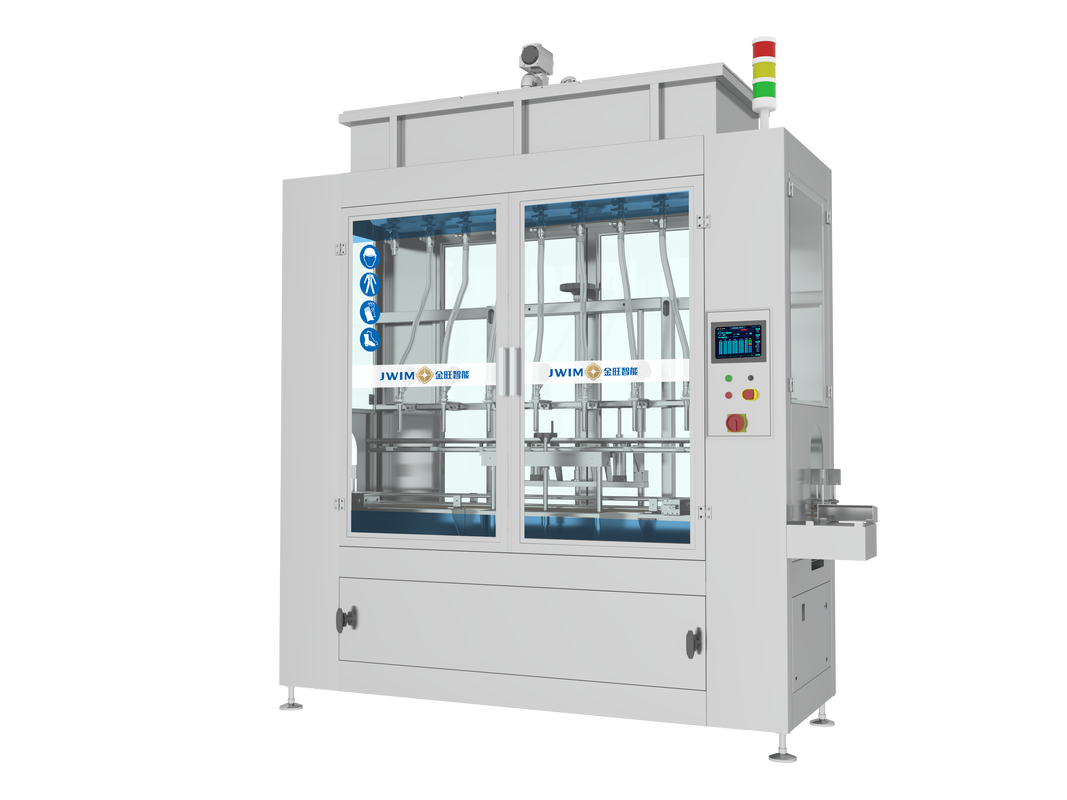

Premium Construction:Cała maszyna wykorzystuje ramę ze stali nierdzewnej 304 dla doskonałego efektu antykorozyjnego.Zawiera wyjście wydechowe Φ120 mm na górze do podłączenia do układu napędowego indukowanego dla spalin gazowych.
