Miejsce pochodzenia:
Chiny
Nazwa handlowa:
JWIM
Numer modelu:
Mikrokomputerowa maszyna do napełniania CDP-8AJ

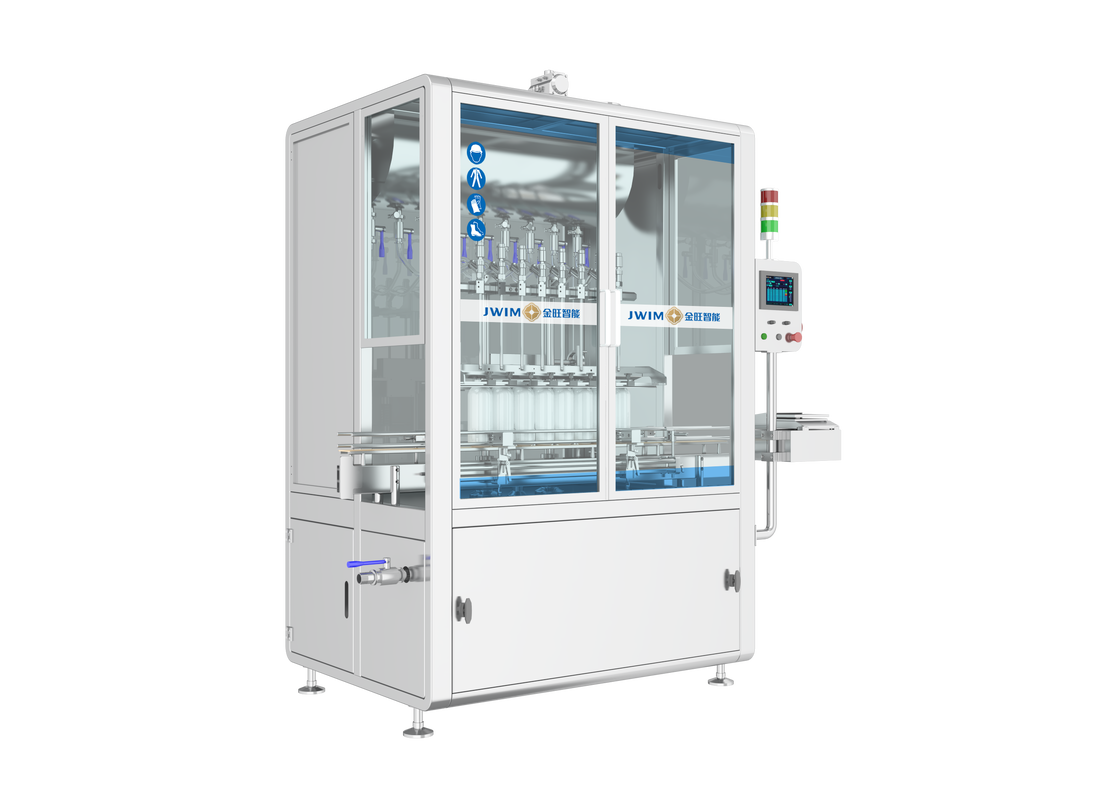

Maszyna do napełniania mikrokomputerem CDP-8AJ przeznaczona jest do napełniania płynów doustnych i innych materiałów o dobrej płynności. Zaprojektowana zgodnie z wymogami GMP, maszyna ta posiada ramę łukową i konstrukcję liniową, wykorzystującą zasady napełniania ze stałym poziomem cieczy (stała prędkość) i dozowania czasowego, aby osiągnąć precyzyjne napełnianie.
Dzięki sterowaniu PLC i interfejsowi człowiek-maszyna z ekranem dotykowym, cała obsługa maszyny jest wygodna i intuicyjna. Opcjonalny, precyzyjny system automatycznego ważenia z transmisją danych umożliwia szybszą regulację dawki.
| Parametr | Specyfikacja |
|---|---|
| Pojemność napełniania | Butelka 100 ml ≤3200BPH Butelka 500 ml ≤1500BPH Butelka 1000 ml ≤1000BPH *Woda jako medium, zależy od wielkości produktu, materiału opakowaniowego, charakterystyki materiału itp. |
| Zastosowane butelki | Butelka okrągła: Φ40-95 mm, wysokość butelki 80-230 mm |
| Precyzja napełniania | ±1 g (50-100 ml) ±2 g (100-500 ml) ±3 g (500-1000 ml) *Dokładność pomiaru zależy od charakterystyki materiału, ilości napełniania i urządzenia podającego |
| Wysokość wlotu | 2300 mm |
| Średnica wlotu | Φ35 mm |
| Wymiar zewnętrzny dyszy napełniającej | Φ12 mm |
| Minimalna szyjka butelki | ≥Φ16 mm |
| Źródło powietrza | 0,6-0,8 MPa |
| Źródło zasilania | ~380 V 50 Hz/0,7 KW |
| Wymiary zewnętrzne | 1695*970*2430 mm (D*S*W) |
| Waga | Około 500 kg |
| Nr | Nazwa | Marka |
|---|---|---|
| 1 | PLC | Schneider |
| 2 | Ekran dotykowy | Schneider |
| 3 | Przetwornica częstotliwości | Schneider |
| 4 | Czujnik fotoelektryczny zliczający | SICK |
| 5 | Zasilacz impulsowy | Schneider |
| 6 | Przełącznik ciśnienia | SMC |
| 7 | Cylinder | FTEC |
| 8 | Zawór elektromagnetyczny | FTEC |
| 9 | Przycisk | Schneider |
| 10 | Lampka alarmowa | Schneider |
| 11 | Wyłącznik | Schneider |
Szeroki zakres zastosowań: Szeroko stosowany w automatycznym napełnianiu butelek o pojemności 50-1000 ml w przemyśle weterynaryjnym, chemii precyzyjnej, chemii codziennej, nawozów, oleju i innych.
Zoptymalizowana konstrukcja zbiornika materiału: Zbiornik materiału posiada konstrukcję z dnem o łuku kołowym dla dokładniejszego odprowadzania materiału i braku martwych narożników do czyszczenia. Zawory wykorzystują konstrukcję szybkiego montażu dla łatwego demontażu i czyszczenia; zbiornik materiału zawiera kulę czyszczącą dla zwiększenia wygody.
System sterowania elektrycznego premium: Wykorzystuje konfigurację Schneider ze zintegrowanym systemem sterowania elektrycznego dla zwiększonej stabilności, niezawodności, bezpieczeństwa i niskiego zużycia energii.

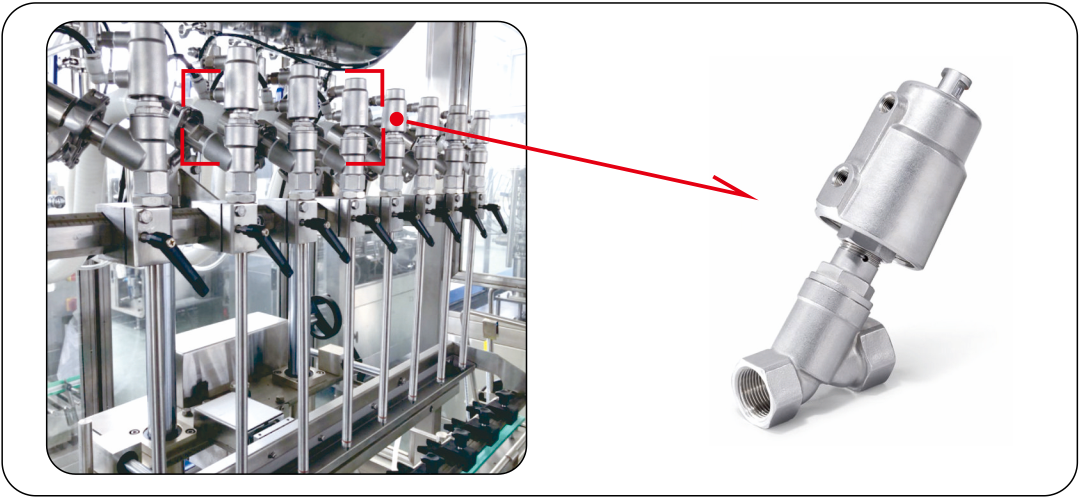

Wysokiej jakości zawór kątowy: Wykorzystuje precyzyjnie odlewany zawór kątowy Qingdao ESG o wykwintnym wyglądzie, długiej żywotności, łatwej instalacji, stabilnej dawce napełniania i niezawodnej trwałości.
Elektroniczny system ważenia (opcjonalnie): Umożliwia regulację dawki jednym przyciskiem, co zwiększa wydajność operacyjną.
Ulepszona filtracja i bezpieczeństwo: Rura podająca wyposażona w zdejmowany filtr zapobiegający wpływowi zanieczyszczeń na dokładność napełniania i żywotność zaworu. Dodatkowe urządzenia wykrywania wysokiego i niskiego poziomu cieczy z alarmem dźwiękowym i świetlnym zapobiegają nienormalnym warunkom poziomu cieczy.
Konstrukcja premium: Cała maszyna wykonana z wysokiej jakości stali nierdzewnej SUS304 o doskonałej odporności na korozję. Zewnętrzna osłona ze stali nierdzewnej i drzwi ze szkła hartowanego uszczelniają korpus maszyny, lepiej dostosowując się do środowisk produkcji agrochemicznej. Zarezerwowany otwór wentylacyjny nad głowicą napełniającą (Φ120 mm) może być podłączony do fabrycznego systemu indukcji powietrza w celu odprowadzania gazów odpadowych powstających podczas procesu napełniania.
