Miejsce pochodzenia:
Chiny
Nazwa handlowa:
JWIM
Numer modelu:

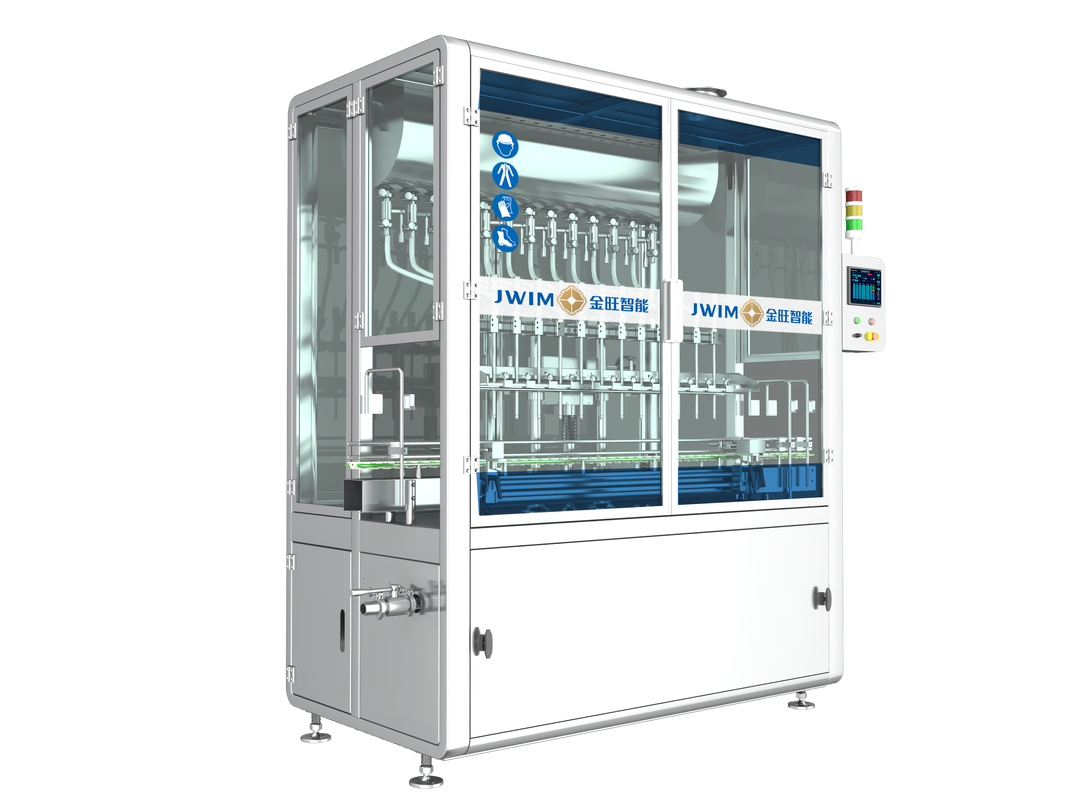

Mikrokomputerowa maszyna do napełniania CDP-12AJ
Dokument:
CDP-12AJ Micro-Computer Filling Machine jest zaprojektowana do napełniania płynu doustnego i innych materiałów o dobrej płynności.ta maszyna posiada ramę łukową i strukturę w linii, wykorzystując zasady napełniania stałym poziomem płynu (stałą prędkością) i pomiarem czasu w celu osiągnięcia precyzyjnego napełniania.
Dzięki sterowaniu PLC i interfejsowi człowiek-maszyna na ekranie dotykowym cała maszyna działa wygodnie i intuicyjnie.Opcjonalny system automatycznego przesyłania danych ważenia wysokiej precyzji w skali elektronicznej umożliwia szybsze dostosowywanie dawki.
| Parametry | Specyfikacja |
|---|---|
| Pojemność wypełniania | 100 ml butelki ≤ 5000 BPH butelka 500 ml ≤ 2800 BPH butelka 1000 ml ≤ 2000 BPH *Woda jako medium. Zmienia się w zależności od wielkości produktu, materiału opakowania, właściwości materiału itp. |
| Wykorzystywane butelki | Butelka okrągła: Φ40-95 mm, wysokość butelki 80-230 mm |
| Dokładność wypełniania | ±1g (50-200mL); ±2g (200-500mL); ±3g (500-1000mL) * Dokładność pomiaru różni się w zależności od właściwości materiału, ilości napełnienia i urządzenia podającego |
| Wysokość wejścia | 2300 mm |
| Średnica wejścia | Φ35 mm |
| Wypełnianie wymiaru zewnętrznego dyszy | Φ12 mm |
| Minimalna szyja butelki | ≥ Φ16 mm |
| Źródło powietrza | 00,6-0,8MPa |
| Źródło energii | ~380V 50Hz/0,95KW |
| Wymiar zewnętrzny | 1995×705×2480 mm (L×W×H) |
| Waga | Około 550 kg |
| S.N. | Nazwa | Marka |
|---|---|---|
| 1 | PLC | Schneider |
| 2 | Ekran dotykowy | Schneider |
| 3 | Konwerter częstotliwości | Schneider |
| 4 | Liczenie fotoelektryczne | BARDZO chory |
| 5 | Zmiana źródła zasilania | Schneider |
| 6 | Przełącznik ciśnienia | SMC |
| 7 | Węgiel | FTEC |
| 8 | Wyniki badań | FTEC |
| 9 | Przycisk | Schneider |
| 10 | Światło alarmowe | Schneider |
| 11 | Rozbiórka | Schneider |
Maszyna podlega systematycznemu procesowi napełniania z wyraźnymi etapami pracy:
1. Szeroki zakres zastosowań

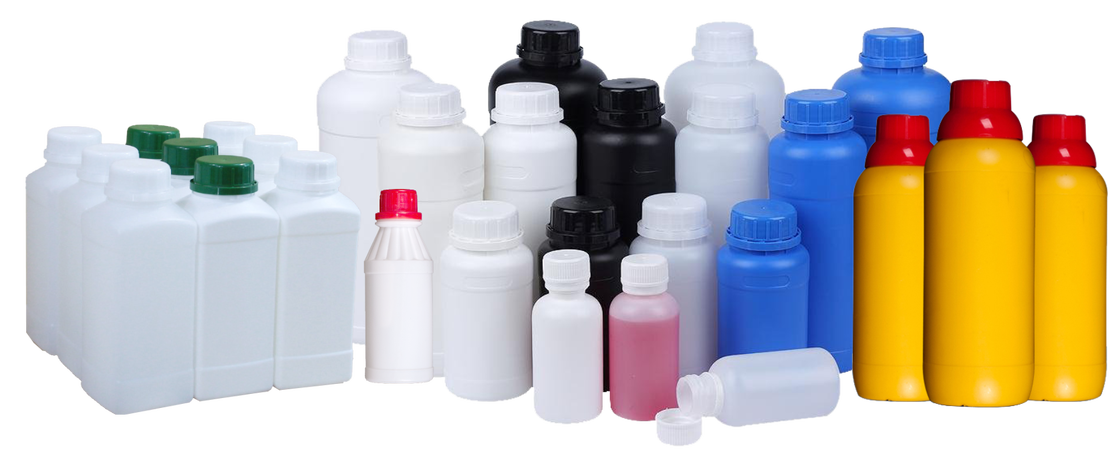

Szeroko stosowane w automatycznym napełnianiu butli 50-1000 ml w medycynie weterynaryjnej, chemii drobnej, chemii codziennej, nawozach, oleju i innych gałęziach przemysłu.
2Zaawansowany projekt pudełka materiałowego
Skrzynka materiałowa posiada okrągłą konstrukcję dolnej łuku dla dokładniejszego odprowadzania materiału i bez czyszczenia martwych kątów..W pudełku materiałowym znajduje się kula czyszcząca dla większej wygody czyszczenia.

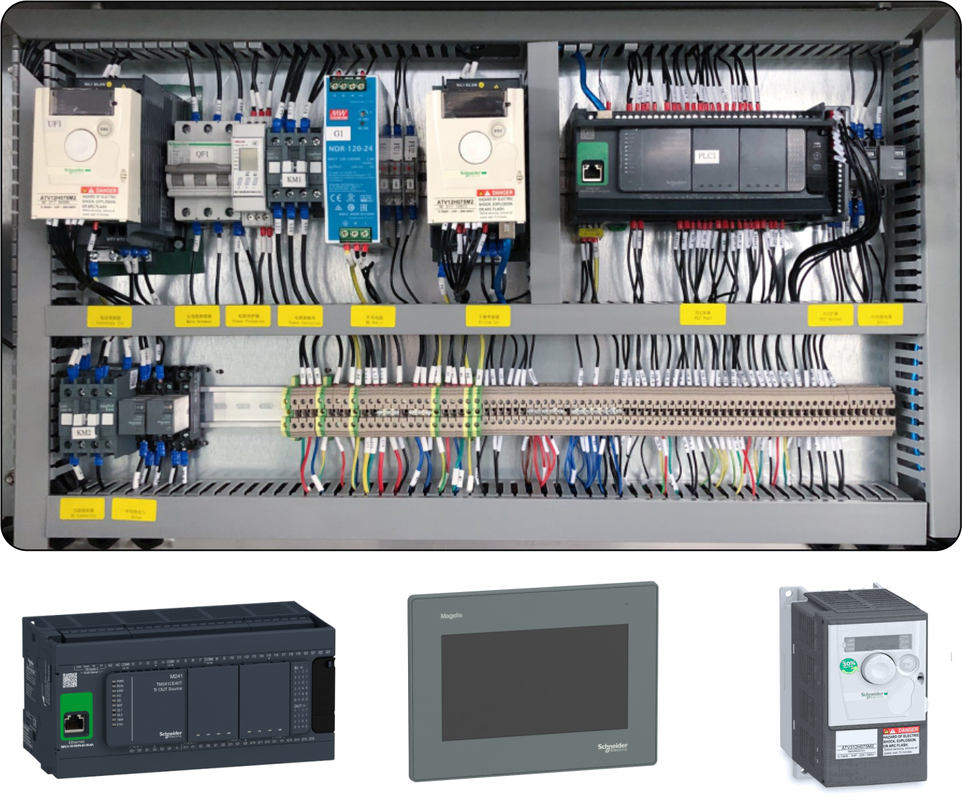

3System sterowania elektrycznym Premium
System sterowania elektrycznego przyjmuje konfigurację Schneidera z zintegrowaną konstrukcją zapewniającą stabilną i niezawodną pracę, bezpieczeństwo, przyjaźń dla środowiska i niskie zużycie energii.
4. Wysokiej jakości zawór siedziska kątowego
Wykorzystuje Qingdao ESG integralny precyzyjny zawór kątowy z doskonałym wyglądem, długą żywotnością, łatwą instalacją, stabilną dawką napełniania i niezawodną trwałością.

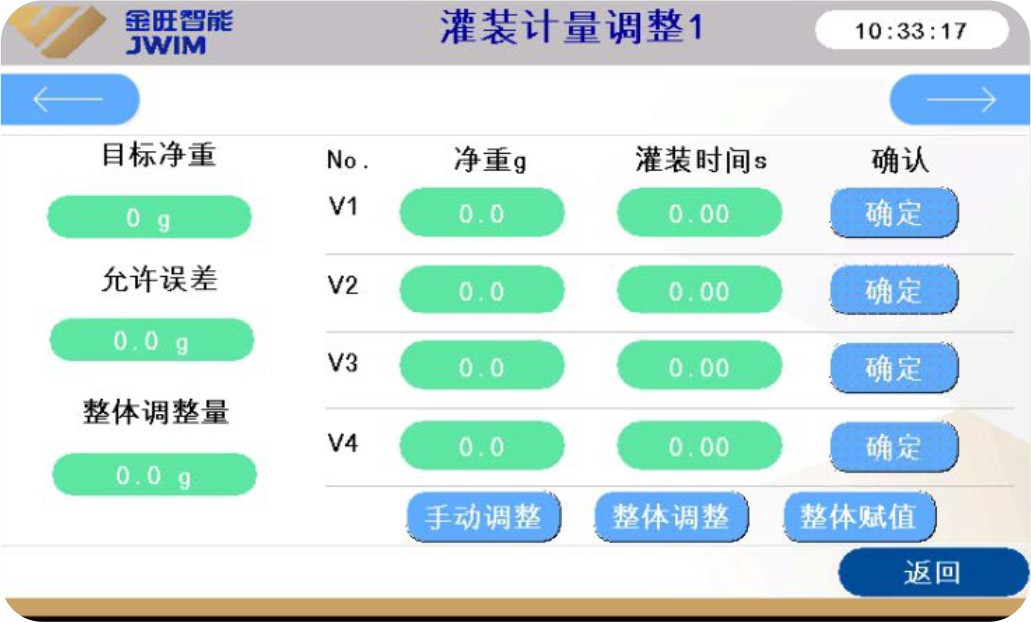

5Opcjonalny elektroniczny system ważenia
Elektroniczny system ważenia umożliwia zakończenie regulacji dawkowania za pomocą jednego przycisku (funkcja opcjonalna).
6Zwiększona filtracja i bezpieczeństwo
Rura do podawania jest wyposażona w odłączalny filtr-ekran, aby zapobiec wpływaniu zanieczyszczeń na dokładność napełniania i żywotność zaworu.Dodatkowe wykrywanie wysokiego i niskiego poziomu płynu za pomocą urządzeń alarmowych dźwiękowych i świetlnych zapobiega nieprawidłowym poziomomom płynu.
7- Premium Construction.
Cała maszyna jest wykonana z wysokiej jakości stali nierdzewnej SUS304 o doskonałej odporności na korozję.lepsze dostosowanie się do środowisk produkcji agrochemicznejZarezerwowany wylot powietrza nad głowicą napełniania (Φ120 mm) może być podłączony do instalacji indukcji powietrza w fabryce w celu wyładowania gazów odpadowych wytwarzanych podczas napełniania.
