Miejsce pochodzenia:
Chiny Jiangsu
Nazwa handlowa:
JWIM
Numer modelu:
GXT1000-4CK
GXT1000-4CKVniemożliweSszukanieFchoroba& CAplikacja Mszkodnik

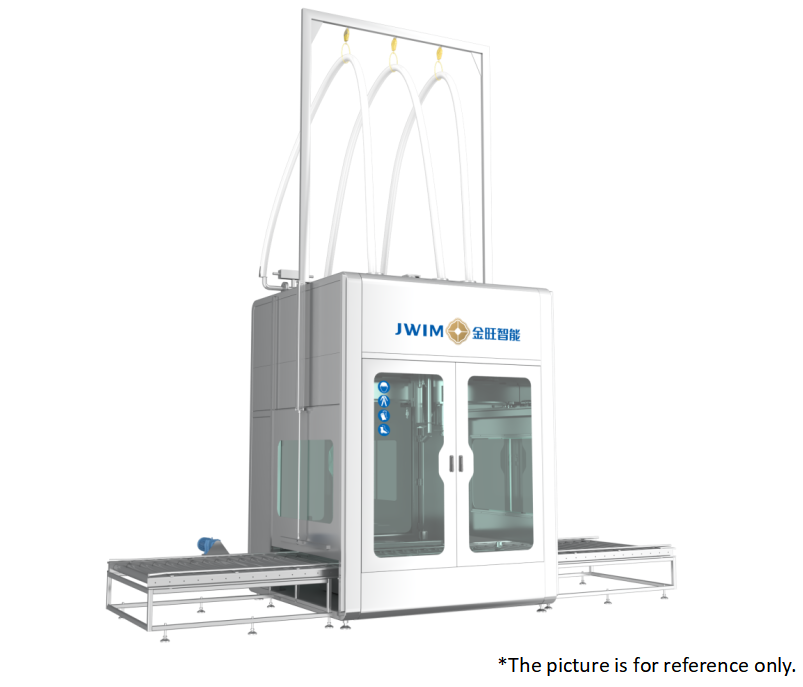

1.Wprowadzenie
To urządzenie wykorzystuje metodę wizualnego adresowania do pozycjonowania ust beczki, wysoce automatyczną konstrukcję struktury, zintegrowanie rozładunku, napełniania i pokrywania w jednej maszynie,co znacznie zmniejsza intensywność pracy operatorów i zanieczyszczenie środowiska. Może spełniać potrzeby automatycznego napełniania wielu rodzajów płynów i może spełniać napełnianie płynów niepienia i pienia.
Przyjmuje metodę ważenia w celu monitorowania bieżącej objętości napełniania w czasie rzeczywistym i przekazywania informacji zwrotnych do sterownika,który wydaje sygnały sterowania szybkim i powolnym napełnianiem zgodnie z ustalonymi danymi w celu uzyskania szybkiego i dokładnego napełniania dla większych specyfikacji napełniania.
2.Informacje o pojemniku
| Kategoryzacja pozycji | Małe otwierające i zamykające bębny stalowe GB/T325.5-2015 | Plastikowy bęben B GB18191-2008 | |
| Wielkość beczki ((mm) | D * | 575±2 | 580±10 |
| D1* | 560±5 | 580±10 | |
| D3 | 575±2 | 470±10 | |
| H1* | 885±10 | 900±10 | |
| h2* | 19±1 | - | |
| Wielkość wstrzykiwacza ((mm) | d* | 55±2 | 55±2 |
| P1* | 210±2 | 185±2 | |
| Pozostałe | pojemność L* | 200 | 200 |
3.Informacje o pojemniku
| Nazwa | PArameter | REmarki |
| Objętość nominalna (L) | 1000 | |
| Objętość nominalna (L) | 1050 | |
| Długość w mm | 1200 | |
| Szerokość (mm) | 1000 | |
| Wysokość z tacą (mm) | 1160 | |
| Średnica wylotu wypełniającego (mm) | 150 | |
| Średnica wyjścia rozładowania (mm) | 50 | |
| Otwarcie widelca (mm) | 100 | |
| Płytka oznakowania (część) | 1 | |
| Waga opakowań wewnętrznych (kg) | 14.0 | |
| Całkowita masa (kg) | ~ 54 |
4.Parametry techniczne
| 1 | Zakres wypełniania | 200-1000 kg |
| 2 | Wartość stopniowa | 200 g |
| 3 | Dokładność wypełniania | < ± 1‰ * 1 |
| 4 | Prędkość napełniania | 200L: ≤35 BPH 1000L:≤9BPH* 2 |
| 5 | Specyfikacja pułapki | 200LB baryłekΦ50-Φ70mm Tonowa pokrywa wiadraΦ150-Φ200mm |
| 6 | Wykorzystywana średnica wiadra | 200 barelu: 550-600 mm, tonne wiadro: 1000 × 1200 × 1100 mm |
| 7 | Wysokość wiadra | 900-1100 mm |
| 8 | Zakres temperatury otoczenia | 0-40°C |
| 9 | Względna wilgotność | 56-78%, Nie kondensujące |
| 10 | Zasilanie | ~380V 50Hz/5KW |
| 11 | Ciśnienie powietrza | 00,6-0,8MPa |
| 12 | Ciśnienie materialne | ≤ 0,2 MPa |
| 13 | Wysokość otwarcia paszy | 2830 mm |
| 14 | Średnica węzła zasilającego | Dn50 Standardowe płaszcze |
| 15 | Ogólny wymiar | 2500 × 2600 × 3600 mm ((LxWxL) |
*1Prawidłowość oznaczona jest precyzją badań na wodzie przed opuszczeniem fabryki przez urządzenie,
Rzeczywista dokładność wypełniania różni się w zależności od lepkości materiału, temperatury, stabilności ciśnienia wejściowego i innych warunków w miejscu.
* 2 oznaczona pojemność na podstawie wyposażenia przed opuszczeniem fabryki do pojemności badania wody,
Rzeczywista prędkość wypełniania ze względu na ciśnienie rurociągu, wielkość przepływu.lepkość materiału i pianka,
Wypełnianie na powierzchni płynu i wypełnianie pod powierzchnią płynu, wypełnianie na dnie beczki i inne wymagania dotyczące konfiguracji również wpłyną na rzeczywistą pojemność.
5.Konfiguracja elektryczna
| NT1 | Nazwa | Marka | Zdjęcie |
| 1 | Systemy ważenia | METTLER TOLEDO | |
| 2 | PLC | Schneider | |
| 3 | Ekran dotykowy | Schneider | |
| 4 | Inwerter | Schneider | |
| 5 | Liczenie fotoelektryczne | BARDZO chory | |
| 6 | Przełączniki bliskości | Schneider | |
| 7 | Przełączniki ciśnienia | SMC | |
| 8 | Wyniki badań | FTEC | |
| 9 | Przyciski | Schneider | |
| 10 | Światła ostrzegawcze | Schneider | |
| 11 | Rozbiórka | Schneider |

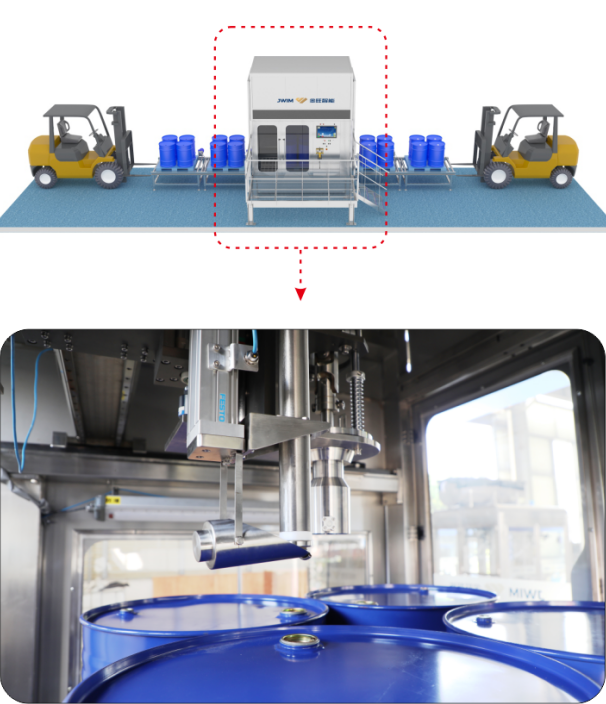

6.200L
Paleta z czterema pustymi beczkami w pozycji maszyny do napełniania, wizualne automatyczne wyszukiwanie ust do rozładowania pokrywy, napełnianie głowy automatyczne odpowiedniki, napełnianie głowy w dół, szybki plus,Powolny plus, do ilości zaworów zamkniętych, podniesienie głowicy wypełniania, automatyczne wyszukiwanie jamy, pełne beczki na zewnątrz, puste beczki w.

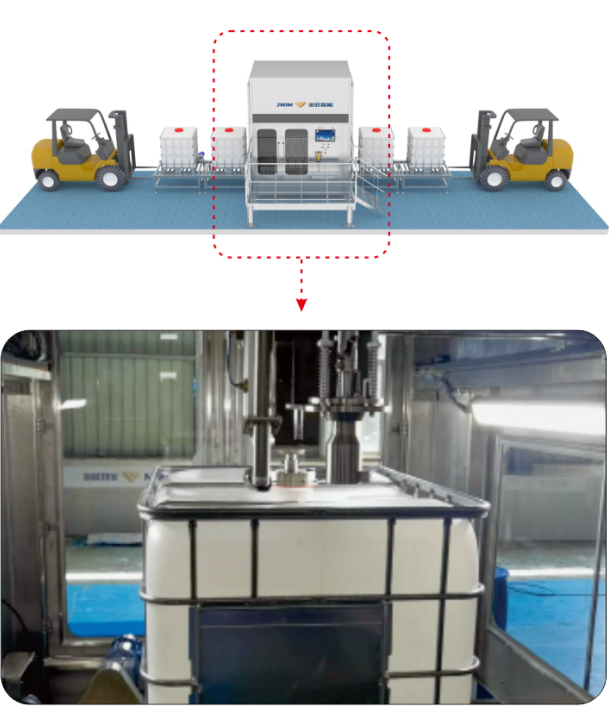

7.Tonowy bęben Tryb napełniania
Paleta z pojedynczych pustych beczek w pozycji maszyny do napełniania, wizualne automatyczne wyszukiwanie ust do rozładowania pokrywy, napełnianie głowy automatyczne odpowiedniki, napełnianie głowy w dół, szybki plus,Powolny plus, do ilości zaworu zamknięcia, podniesienie głowicy napełniania, automatyczne wyszukiwanie jamy, pełne beczki z beczek, puste beczki w.
8.
Zalety
8.1Wysoka precyzja:Przyjąć system ważenia i napełniania(American METTLER TOLEDO celę ładunkową) dozapewnić wysoką precyzję wypełniania i pomiaru.

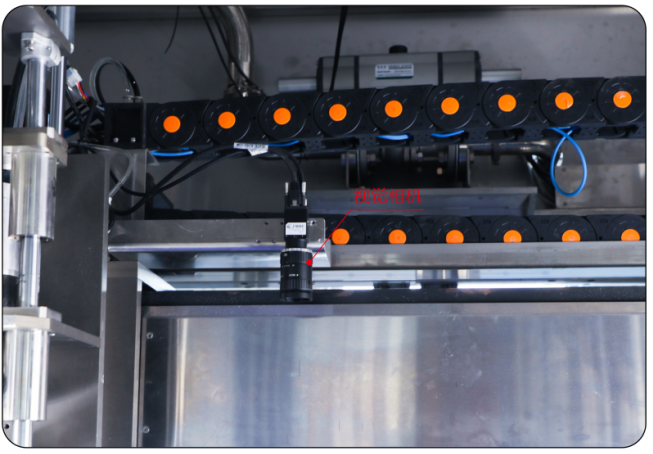

8.2Pozycjonowanie wizualne i adresowanie:Jednorazowa beczka lub paletka z czterema beczkami do stacji tankowania, przez kamerę przemysłową, aby znaleźć usta do usunięcia pokrywy, wypełnienie, pokrycie.

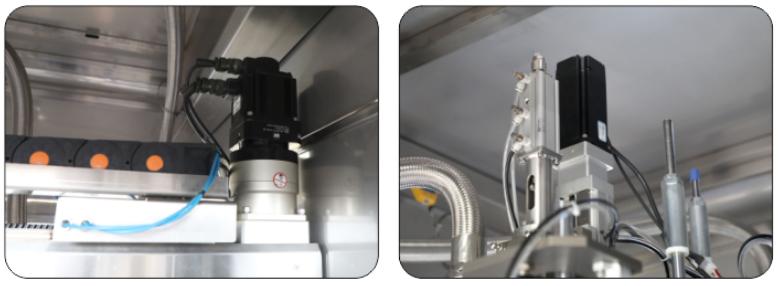

8.3Dokładna pozycja:poziome i pionowe przesuwanie i podnoszenie głowicy napełniającej jest sterowane przez serwomotory w celu zapewnienia ogólnej prędkości przepustowości.

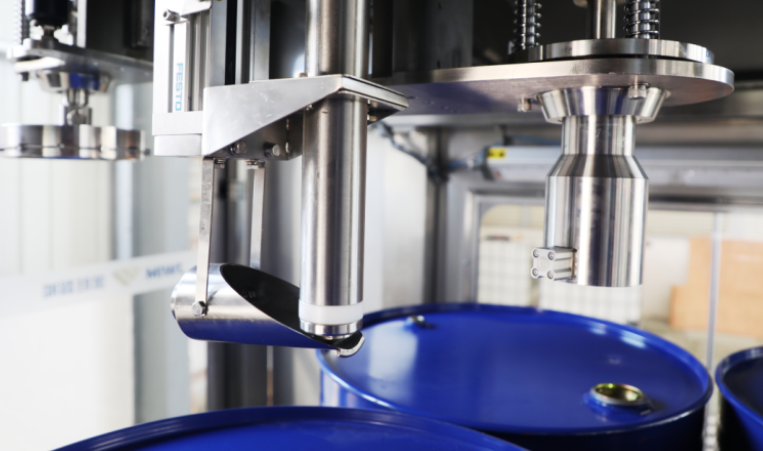

8.4Szeroki zakres zastosowania:wypełnienie i pokrycie posiadają strukturę jednopłciową, tj. jedną głowicę wypełniania, jedną głowicę pokrycia dla bębna o pojemności 200 l i jedną głowicę pokrycia dla bębna o pojemności tony, która może spełniać wymagania każdego typu bębna.
8.5Brak kropli:Po zakończeniu napełniania, kubek do odbioru płynu automatycznie zbiera materiał pozostały na głowicy napełniania, aby zapewnić, że w systemie napełniania nie będzie kropli.

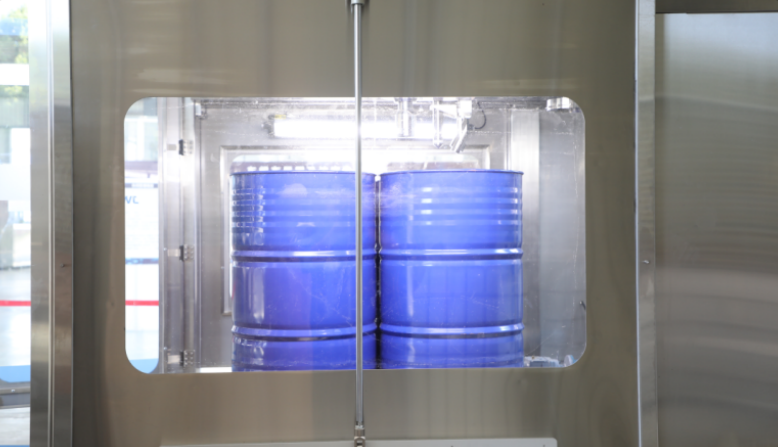

8.6Automatyczne drzwi przesuwne:gdy pusty bęben jest przenoszony na rolce bębenkowej, drzwi przesuwne otwierają się automatycznie, a pusty bęben jest przenoszony do automatycznej stacji wyszukiwania jamy ustnej.
8.7 Przyjmuje szybką i wolną prędkość napełniania, aby zapewnić dokładność pomiaru bez wpływania na ogólną prędkość napełniania. Dzięki mechanizmowi nurkowania modułu przyjmuje napełnianie na powierzchni płynu lub pod nią,o pojemności nieprzekraczającej 1 kVA.
8.8 Głowa napełniająca posiada funkcję alarmową uderzenia w beczkę, która przypomina personelowi terenowemu o tym, aby w odpowiednim czasie się dostosować;głowica zakrywająca jest zaprojektowana z elastycznym buforem i samopozycjonującym się szukanie ust, co skutecznie poprawia współczynnik przejścia.

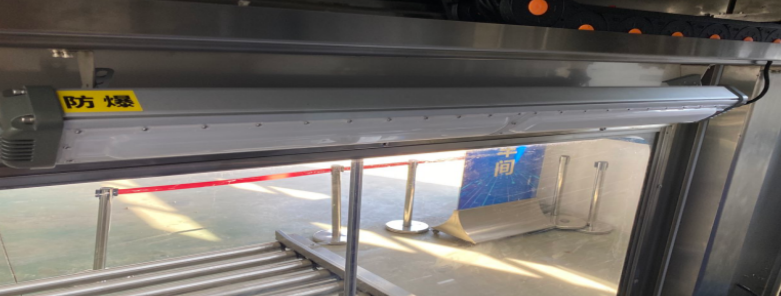

8.9 Maszyna główna jest wyposażona w oświetlenie przeciwwybuchowe, które jest wygodne dla personelu do pracy w nocy i jednocześnie spełnia wymagania dotyczące przeciwwybuchowości.
8.10 Cała maszyna przyjmujenajnowszy elektryczny system sterowania Schneider,z stabilną kontrolą i stosunkowo niskim zużyciem energii.
