Miejsce pochodzenia:
Chiny Jiangsu
Nazwa handlowa:
JWIM
Numer modelu:
GX-16-6B

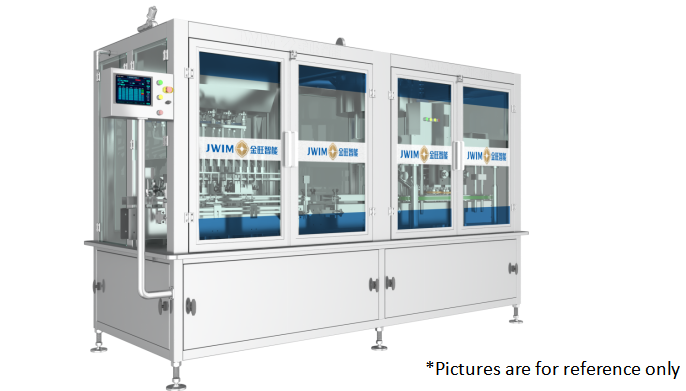

GX-16-6B Zintegrowane wypełnianie&Maszyna do pokrywania
1.Wprowadzenie
GX-12-6B Automatyczna zintegrowana maszyna do napełniania i zamykania, część napełniająca jest napędzana przez serwomotor i zasadę napełniania pomiarowego objętościowego, która pozwala osiągnąć wysoką precyzję dawkowania napełniania.Przyjmuje sterowanie PLC, wszystkie operacje można wykonać na ekranie dotykowym.
Maszyna ma kompaktową strukturę, niewielką powierzchnię użytkowania, zintegrowane wypełnienie i pokrycie w jednym, ramy SUS304 i hartowane pokrycie szklanych drzwi, które jest bezpieczniejsze,przyjazne dla środowiska i łatwe w czyszczeniu.
2.Wymiar maszyny
3.Parametry techniczne
| 1 | Pojemność |
20 ml: ≤4500 BPH Pojemność różni się w zależności od produktu, bębna i cech produktu |
| 2 | Należy zastosować butelkę | Średnica: Φ20-60 mm Wysokość: 50-150 m |
| 3 | Stosowany pułap | Średnica pokrywy: Φ20-50 mm Wysokość: 15-40 m |
| 4 | Dokładność wypełniania |
20 ml: ± 0,5 g *Pojemność różni się w zależności od produktu, bębna i charakterystyki produktu |
| 5 | Wysokość podawania produktu | 1980 mm |
| 6 | Średnica podawania produktu | Φ26 mm |
| 7 | Wypełnianie dyszy średnica zewnętrzna | Φ9 mm |
| 8 | Min. średnica otwierania | ≥ Φ13 mm |
| 9 | Ciśnienie powietrza | 00,6-0,8MPa |
| 10 | Źródło energii | ~380V 50Hz/2,95KW |
| 11 | Wymiar zewnętrzny | ~ 1100 kg |
| 12 | Waga | 3420×1180×2078mm ((L×W×H) |
4.Konfiguracja elektryczna
| NT1 | Nazwa | Marka | |
| 1 | PLC | Schneider | |
| 2 | HMI | Schneider | |
| 3 | Inwerter | Schneider | |
| 4 | System serwo | Schneider | |
| 5 | Węgiel | FTEC/AIRTAC |
5.
Zalety
5.1 Jest powszechnie stosowany do automatycznego napełniania i zakręcania śruby od 20-100 ml w agrochemicznej, chemicznej, nawozowej, produktach higieny osobistej, naftowej i innych pokrewnych gałęziach przemysłu.
5.2 System sterowania wykorzystuje markę France Schneider, zintegrowany system sterowania jest bardziej stabilny, bezpieczny, ekologiczny i nisko zużywany.
5.3 Zastosowania Jinwangsterowanie Schneider PLC, serwo silnik napędza synchroniczny pas+stabilny sterowany podwójny śrubokręt konstrukcji podnoszącejaby zapewnić wysoką precyzję ruchu tłoka i napełniania.
5Prężniki o pojemności 4100 ml zapewniają precyzję napełniania małych objętości.
5.5 Część z naszyjnikiem ma dobrą wszechstronność, wygodną regulację i ekonomiczne zastosowanie bez dodatkowego formatu.Zestawy mocowania są trwałe.
5.6 Sortator czapek instaluje się z automatycznym urządzeniem kontroli, winda czapek automatycznie uruchomi się, jeśli nie ma wystarczającej ilości czapek (może pracować z czapką czapek).
