Miejsce pochodzenia:
Chiny Jiangsu
Nazwa handlowa:
JWIM
Numer modelu:
CC300-2-2
CC300-2-2 Maszyna do wypełniania masą stałą
1.Wprowadzenie
CC300-2-2 Maszyna do napełniania masą stałą przyjmuje ważenie w celu monitorowania bieżącej ilości napełniania w czasie rzeczywistym i przekazywania informacji zwrotnych do sterownika,który wydaje sygnały sterowania szybkim i powolnym napełnianiem zgodnie z ustalonymi danymi w celu osiągnięcia szybkiego i dokładnego napełniania dużych pojemników. Może spełniać potrzeby różnych płynnych automatycznego wypełniania zarówno z pianą, jak i bez pianki.
2.Wymiar maszyny
3. Informacje o pojemniku
Klasyfikacje
| Małe otwierające/zamknięte bębny stalowe GB/T325.5-2015 | Bębny z tworzyw sztucznych typu B | |
Wymiary bębna (mm) | D * | 575±2 | 580±10 |
| D1* | 560±5 | 580±10 | |
| D3 | 575±2 | 470±10 | |
| H1* | 885±10 | 900±10 | |
| h2* | 19±1 | - | |
Rozmiary wstrzykiwacza (mm) | d* | 55±2 | 55±2 |
| P1* | 210±2 | 185±2 | |
| inne | L* | 200 | 200 |
4.Parametry techniczne
| 1 | Średnica otwierania pojemnika | Φ55-65 mm |
| 2 | Średnica pojemnika | Odnoś do tabeli informacji o pojemniku do napełniania. *Może przyjmować dostosowanie. |
| 3 | Zakres wypełniania | 200 l
|
| 4 | Wartość podziału | 100 g |
| 5 | Dokładność wypełniania | ±0,1% *1
|
| 6 | Pojemność | 40-45 bębnów/godzinę ((200L) *2
|
| 7 | Wysokość podawania produktu | 2198 mm |
| 8 | Ciśnienie powietrza | 00,6-0,8MPa |
| 9 | Źródło energii | ~380V 50Hz/3KW |
| 10 | Wymiar zewnętrzny | 1800×1760×3255 mm (L×W×H) |
| 11 | Waga | Około 1200 kg. |
*1 Dokładność oznaczona jest dokładnością badania na wodzie przed opuszczeniem fabryki przez urządzenie.
Rzeczywista dokładność wypełniania różni się ze względu na wpływ lepkości materiału klienta, temperatury, stabilności ciśnienia wejściowego i innych warunków pola.
*2 Pojemność oznaczona opiera się na pojemności badań z wodą przed opuszczeniem fabryki;
Rzeczywista prędkość napełniania zależy od ciśnienia i natężenia przepływu rurociągu wchodzącego do obiektu klienta.
Wskaźniki lepkości materiału i pianki są różne;Różnica w wymaganiach konfiguracyjnych, takich jak wypełnianie powierzchniowe, wypełnianie powierzchniowe i wypełnianie dolne, wpłynie również na rzeczywiste moce produkcyjne.
5.Konfiguracja elektryczna
| NT1 | Nazwa | Marka | |
| 1 | System ważenia | METTLER TOLEDO | |
| 2 | PLC | Schneider | |
| 3 | HMI | Schneider | |
| 4 | Inwerter | Schneider | |
| 5 | Czujnik liczenia | BARDZO chory | |
| 6 | Przełącznik bliskości | Schneider | |
| 7 | Miernik ciśnienia | SMC | |
| 8 | Węgiel | FTEC | |
| 9 | Wyniki badań | FTEC | |
| 10 | Przycisk | Schneider | |
| 11 | Światło alarmowe | Schneider | |
| 12 | Przełącznik | Schneider |
6.Zalety
6.1Proces: ręczne umieszczenie bębna Źródło Źródło Źródło Źródło Źródło Źródło Źródło Źródło Źródło Źródło Źródło Źródło Źródło Źródło Źródło ŹródłoKapsula jest gotowa w stacji kapsułkowej przez przenośnik kapsułkowy).
6.2. mechanizm podawania bębna, dzielenia bębna i mechanizm zatrzymywania bębna,przyjmuje cylinder po obu stronach, aby popchnąć mechanizm pręta łączącego w celu osiągnięcia dokładnego i mocnego dzielenia bębna i mechanizmu zatrzymywania wiadra dla pustego bębnaPo zakończeniu napełniania, gdy pełny bęben zostanie przewieziony na następną stację, wycofuje się cylinder trzymający wiadro, a puste wiadro trafia do maszyny napełniającej.
6.3. Dwie puste bębny wchodzą w zintegrowaną maszynę jako jednostka. bębny są umieszczane przez walcownik, automatyczne rozładunek pokrywy, wypełnianie dyszy automatycznie zmierza do otworu bębna, wypełnianie dyszy w dół,szybkie i powolne napełnianie. Dźwigawka po wypełnieniu, automatyczne zamknięcie, wypełniony bęben wychodzi i wchodzi do pustego bębna.
6.4. System automatycznego rozładunku i zakręcania czapki: może wykonywać automatyczne rozładunek czapki i zakręcanie czapki do bębnów. (czapkę wodoodporną należy obsługiwać ręcznie)
6.5. Szybki i powolny zawór wypełniania jest przyjmowany w celu zapewnienia dokładności wypełniania bez wpływania na ogólną prędkość wypełniania.może być wypełnione na powierzchni lub pod powierzchnią płynu, nadaje się do napełniania produktów bez pianki lub lekko piankowych.
6.6Wysoka precyzja: wypełnianie ważeniem (US Mettler Toledo Weighing Sensor) w celu zapewnienia wysokiej precyzji wypełniania.

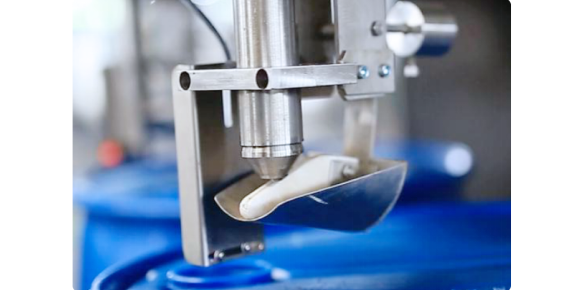

6.7Głowa napełniająca jest wyposażona w obracający się kubek płynu.szklanka z płynem zbiera materiał pozostały na głowicy napełniania, aby zapobiec wyciekowi produktu i zanieczyszczeniu pojemnika.
6.8Maszyna wykorzystuje system kontroli Francji Schneider do kontrolowania stabilności pracy.W porównaniu z różnymi markami stosowanymi przez innych producentów, Francja Schneider System kontroli ma wysoki poziom ochrony, stabilny poziom niezawodności i bezpieczeństwa, żywotność, zwłaszcza w następstwie modernizacji dopasowania więcej zalet.
6.9W górnej części maszyny znajduje się wylot powietrza, który może być podłączony do systemu przekierowywania powietrza klienta w celu zapewnienia warunków produkcyjnych w warsztacie.
6.10. Wielokrotna stacja robocza: zgodnie z wieloletnim doświadczeniem rynkowym, maszyna może oddzielać rozładunek, pokrywanie i napełnianie pokrywy.dokładność i brak odchylenia.
