Miejsce pochodzenia:
Chiny Jiangsu
Nazwa handlowa:
JWIM
Numer modelu:
FXJ-1(DY)

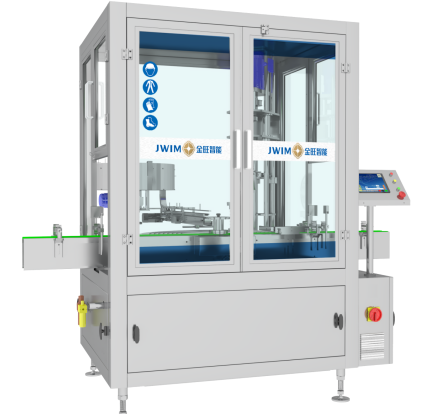

FXJ-1(DY) Automatyczna maszyna do zakręcania
1. Wprowadzenie
Automatyczna maszyna do zakręcania FXJ-1(DY) przyjmuje konstrukcję zarządzania nakrętkami typu obrotowego, podawania nakrętek typu haczykowego oraz sposób, w jaki nakrętka jest najpierw umieszczana w głowicy zakręcającej przed zakręceniem, co zapewnia wskaźnik kwalifikacji zakręcania.
Poprzez wymianę różnych urządzeń zakręcających, może realizować różne formy zakręcania plastikowych nakrętek śrubowych, aluminiowych nakrętek i nakrętek wciskanych. Jest zaprojektowana z elastyczną zmiennością, prostą obsługą, a ponadto może w krótkim czasie zmieniać operacje zakręcania różnych pojemników.
2.Wymiary maszyny
3.Parametry techniczne
| 1 | Wydajność produkcji |
≤1200 BPH *Rzeczywista wydajność zależy od rozmiaru produktu, materiału opakowania, charakterystyki materiału itp. |
| 2 | Typ stosowanej butelki |
Butelka okrągła Φ90-140mm H 230-340mm Butelka kwadratowa L 90-250mm W 90-140mm H 230-340mm |
| 3 | Specyfikacja nakrętki | Φ25-60mm H20-40mm |
| 4 | Wskaźnik kwalifikacji | 99,9% |
| 5 | Ciśnienie powietrza | 0,6-0,8 MPa |
| 6 | Źródło zasilania elektrycznego | ~220V 50Hz |
| 7 | Moc | 1,5 KW |
| 8 | Waga | 680 kg |
| 9 | Wymiary całkowite | 2130×1925×2040mm (D×S×W) |
4.Konfiguracja elektryczna
| SN | Nazwa | Marka | |
| 1 | PLC | Schneider | |
| 2 | Ekrany dotykowe | Schneider | |
| 3 | Falownik | Schneider | |
| 4 | Fotoelektryczny licznik | SICK | |
| 5 | Wyłącznik zbliżeniowy | Schneider | |
| 6 | Cylinder pneumatyczny | FTEC/AIRTAC |
5.Proces pracy
① Zarządzanie nakrętkami (zarządzanie nakrętkami typu obrotowego, nakrętka prawidłowa do rowka spadania nakrętki, nakrętka odwrócona odrzucana do urządzenia zarządzającego nakrętkami)
② Podawanie butelek (za pomocą gwiazdy do podawania butelek, jedno stanowisko jedna butelka)
③ Chwytanie nakrętki (mechaniczny haczyk do podnoszenia nakrętki, wysyłanie do głowicy zakręcającej, głowica zakręcająca chwyta nakrętkę)
④ Wkręcanie nakrętki (za pomocą dysku gwiazdy do pozycjonowania, docisk butelki do stałej formy zakręcania)
⑤ Rozładunek butelek (zakręcanie zakończone, butelka jest rozładowywana z urządzenia)
6. Stosowany typ butelki
Szeroko stosowany w przemyśle agrochemicznym, chemii drobnej, chemii codziennej, nawozów, olejów i innych branżach do automatycznego zakręcania butelek o pojemności 1-5L.
7. Zalety
7.1 Wysoki wskaźnik kwalifikacji: regulowany moment obrotowy, głowica zakręcająca przyjmuje konstrukcję z trzema pazurami, co zapewnia, że nakrętka nie jest uszkodzona podczas procesu zakręcania, a chwytanie nakrętki jest bardziej stabilne podczas zakręcania.
7.2 Szeroka wszechstronność: Wymiana różnych dysków gwiazdy może realizować wszechstronność butelek okrągłych i kwadratowych.
7.3 Inteligentny i zaawansowany system inteligentny, automatyczne zatrzymanie bez butelki, uruchomienie z butelką. (Uchwyt skierowany do przodu, otwór beczki biegnie do tyłu)
7.4 Regulator nakrętek wibracyjnych, prosta i stabilna regulacja, wysoki wskaźnik kwalifikacji. (Opcjonalna osłona dźwiękochłonna)
7.5 Główna maszyna jest wyposażona w mechanizm sprzęgła w miejscu przenoszenia (poniżej po lewej stronie na zdjęciu), automatycznie sprzęga się w przypadku zacięcia butelki lub przeciążenia momentu obrotowego wrzeciona i zatrzymuje maszynę z alarmem.
7.6 Wylot butelek jest wyposażony w cylinder zaczepowy do butelek (poniżej po prawej stronie na zdjęciu), aby zapewnić płynność i stabilność podczas pracy.
