Miejsce pochodzenia:
Chiny Jiangsu
Nazwa handlowa:
JWIM
Numer modelu:
DXD-180DJ

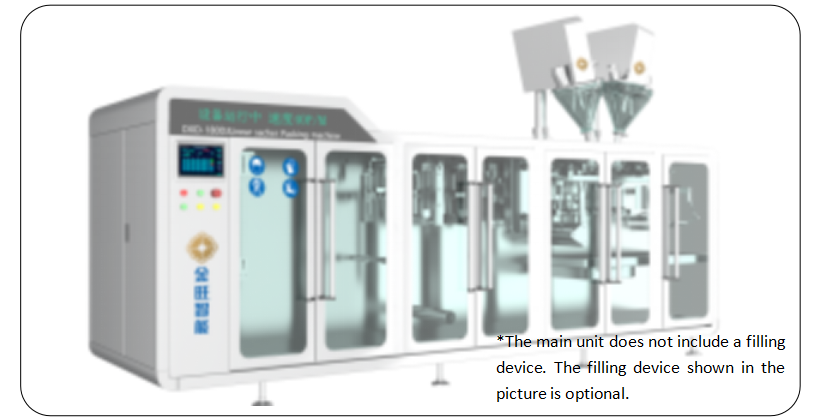

DXD-180DJAutomatyczna maszyna do pakowania poziomych rolek folii
1. Wprowadzenie
Główna maszyna ma opatentowany wygląd kolei dużych prędkości, wyświetlanie danych w czasie rzeczywistym i najnowszą inteligentną maszynę pakującą Industry 4.0.
W pełni automatyczna pozioma maszyna pakująca DXD-180DJ obejmuje uwalnianie folii silnikowej, formowanie worków, zgrzewanie dna worka, zgrzewanie pionowe, ciągnięcie worka serwo, ścinanie, kontrolę otwarcia worka, otwieranie i napełnianie worka, przenoszenie worka i usuwanie kurzu z worka. Mechanizmy, takie jak zgrzewanie górnej części worka, wykorzystują silnik do napędzania każdej krzywki na wale głównym, aby zakończyć skoordynowane działania każdego mechanizmu, a koder na wale głównym przekazuje sygnał zwrotny do sygnału położenia. Pod programowalnym sterowaniem PLC rolka folii → formowanie worka → wytwarzanie worka → Funkcje obejmują otwieranie i sprawdzanie worka → napełnianie → usuwanie kurzu z worka → uszczelnianie → transport gotowego produktu i na końcu ręczne pakowanie lub kartonowanie.
Główna maszyna przyjmuje standardowe uszczelnienie paskami. Wymieniając maszynę napełniającą, maszyna może automatycznie napełniać różne materiały, takie jak proszek, granulki, środki zawieszające, koncentraty emulgujące i środki wodne. Cała maszyna wykonana jest ze stali nierdzewnej SUS304, która ma dobre działanie antykorozyjne na materiałach silnie korozyjnych. Zewnętrzna pokrywa z hartowanego szkła zapobiega wyciekaniu kurzu i jest bardziej przyjazna dla środowiska i wolna od zanieczyszczeń.

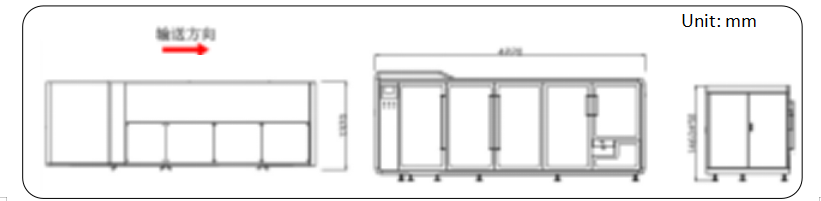

2.Wymiar wyposażenia
3.Parametry techniczne
| 1 | Zdolność produkcyjna |
Pojedynczy worek: 50g: 30-43 worków/min; 100g: 30-40 worków/min Worki podwójne/podwójne worki pojedyncze: 80-120 worków/minutę *Rzeczywista zdolność produkcyjna różni się w zależności od wielkości produktu, materiału opakowania, właściwości materiału itp. |
| 2 | Odpowiedni typ torby | Torba pojedyncza, torba podwójna, torba pojedyncza podwójna |
| 3 | Rozmiar opakowania |
Pojedynczy worek: 70×100mm (minimum); 180×210mm (maksymalnie) Torba podwójna/torba podwójna pojedyncza: 70×100mm (minimum); 90×160mm (maksymalnie) |
| 4 | Pojemność pakowania |
Maksymalna objętość napełniania: 200ml *Zakres wydajności napełniania różni się w zależności od właściwości fizycznych surowców i urządzenia podającego. |
| 5 | Dokładność napełniania |
±0,5g (50g); ±1g (100-200g); *Dokładność pomiaru różni się w zależności od właściwości materiału, objętości napełnienia i urządzenia podającego |
| 6 | Rozmiar folii rolkowej | Średnica wewnętrzna: Φ70-80 mm Średnica zewnętrzna: ≤Φ500 mm |
| 7 | Średnica rury odprowadzającej kurz | Φ59mm |
| 8 | Moc | Trójfazowy AC380V 50 Hz/5,6 kW |
| 9 | Zużycie powietrza | 700 l/min |
| 10 | Rozmiar sprzętu | 4220 × 1370 × 1460 mm (dł. × szer. × wys.) |
| 11 | Waga | Około 2150 kg |
4.Zaleta
①Zwalnianie folii i automatyczne podawanie folii②Kodowanie wstążkowe (opcjonalnie)③Tworzenie filmu④Dolna uszczelka⑤Uszczelka centralna
⑥Uszczelnienie pionowe⑦Łza diamentu (opcjonalnie)⑧Wirtualne cięcie⑨Torba do przechowywania serwa⑩Cięcie (opcjonalnie podwójne ścinanie)
⑪Otwórz torbę⑫Wykrywanie otwarcia torby⑬Napełnij x2⑭Usuwanie kurzu w worku⑮górna uszczelka⑯Wyjście gotowego produktu
5.Konfiguracja elektryczna
| SN | Nazwa | Marka | |
| 1 | PLC | Schneidera | |
| 2 | Ekran dotykowy | Schneidera | |
| 3 | Przetwornica częstotliwości | Schneidera | |
| 4 | System serwerowy | Schneidera | |
| 5 | Detektor znaków koloru | Japońska wizja SUNX | |
| 6 | Przełączanie zasilania | Schneidera | |
| 7 | Generator próżni | SMC | |
| 8 | Wentylator chłodzący | SUNON | |
| 9 | Koder | OMRON | |
| 10 | Przycisk | Schneidera | |
| 11 | Przerywacz | Schneidera |
6.Azalety
6.1 Łatwy w użyciu
6.1.1. Przed urządzeniem ciągnącym folię umieszcza się niezależne urządzenie wykrywające film, aby ograniczyć błędy.
6.1.2. Nowy mechanizm napinania folii: Dodaj boczny mechanizm napinania folii, aby był bardziej stabilny.
6.1.3. Mechaniczne wykrywanie otwarcia worka: Mechaniczne otwieranie worka i funkcja automatycznego wykrywania zapewniają wysoką szybkość otwierania worka. Jeśli torebka nie zostanie otwarta lub zostanie niecałkowicie otwarta, nie zostaną dodane żadne materiały i materiały nie zostaną zmarnowane, oszczędzając w ten sposób koszty produkcji dla użytkownika.
6.1.4. System ciągnięcia worka serwo: Bezpośrednie podłączenie silnika serwo zmniejsza błąd odstępu folii, a regulację szerokości worka można wykonać jednym przyciskiem na ekranie dotykowym, co skutkuje mniejszymi stratami materiału opakowaniowego.
6.1.5 Uszczelnienie pionowe można szybko i łatwo rozerwać, a część łatwo rozdzieraną reguluje się za pomocą pokrętła. Do zmiany specyfikacji nie są potrzebne żadne narzędzia, co jest szybkie i wygodne.
6.1.6. Usuwanie kurzu z worka na kurz: Funkcja usuwania kurzu z worka na kurz, napęd silnikowy wymiata kurz, rozwiązuje problem adsorpcji kurzu na wyjściu worka i zapewnia skuteczność uszczelnienia.
6.1.7. Przyjmuje technologię napędzanej silnikiem krzywki napędzanej korbowodem, która ma wyższą dokładność działania i brak odchyleń położenia.
6.1.8. Stan pracy (dane) całej maszyny prezentowany jest w czasie rzeczywistym (czytelny na pierwszy rzut oka).
6.2 Główne części wykonane są z wysokiej jakości materiałów metalowych, o lepszej odporności na zużycie i korozję.
6.3 Bezpieczniej
6.3.1. Zintegrowany moduł kontroli temperatury: Monitorowanie zmian temperatury w czasie rzeczywistym sprawia, że obsługa jest jasna na pierwszy rzut oka. To skutecznie kontroluje mechanizm zgrzewania, aby zapewnić niezawodność zgrzewania oraz sprawić, że zapakowane produkty będą łatwe w użyciu i dobrze wyglądają.
6.3.2. Centralna kontrola działania: niezależna skrzynka przycisków obsługi z funkcjami takimi jak dostrajanie dawki, debugowanie i impulsowanie, dzięki czemu obsługa jest wygodniejsza.
6.3.3. Główna konfiguracja całej maszyny wykorzystuje system Schneider Electric (sterownik programowalny PLC, interfejs człowiek-maszyna, system serwo, przetwornica częstotliwości, zasilacz impulsowy itp.), który jest bezpieczniejszy, bardziej niezawodny, wydajny i przyjazny dla środowiska oraz zapewnia bardziej ekonomiczne zużycie energii. .
6.3.4. Liczne zabezpieczenia (wykrywanie kodu koloru, japoński generator podciśnienia SMC, procesor źródła powietrza z detekcją ciśnienia powietrza, zabezpieczenie kolejności faz zasilania) w celu maksymalizacji stabilności i niezawodności działania sprzętu.
6.4Podwójne nożyczki o nowej strukturze:Przyjmuje formę podwójnych nożyczek, aby zwiększyć wydajność produkcyjną. W przypadku napełniania pojedynczych worków zdolność produkcyjna jest podwojona w porównaniu z pierwotną podstawą.(Ta funkcja jest opcjonalna)
6,5Zastosuj niezależny mechanizm rozrywania,Cylinder napędza nóż w ruchu posuwisto-zwrotnym, aby uzyskać efekt rozdzierania, który jest łatwy do rozdarcia i piękny. Jego efekt użytkowy znacznie przewyższa efekt rozdzierania gorącym blokiem, a urządzenie rozdzierające jest wyposażone w urządzenie zbierające gruz.(Ta funkcja jest opcjonalna)
