Miejsce pochodzenia:
Chiny Jiangsu
Nazwa handlowa:
JWIM
Numer modelu:
DXD-180D

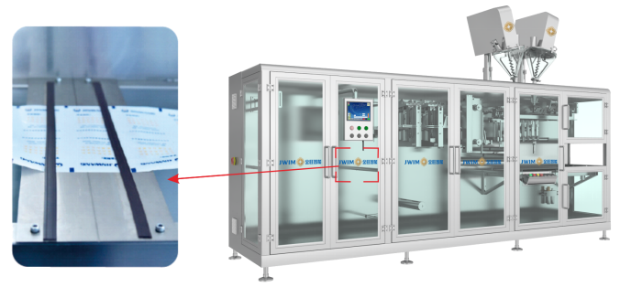

DXD-180DAutomatyczna maszyna do pakowania poziomych rolek folii
1.Wstęp
Sprzęt obejmuje uwalnianie folii silnikowej, formowanie worków, zgrzewanie dna worka, zgrzewanie środkowe, zgrzewanie pionowe, ciągnięcie worka serwo, ścinanie, otwieranie i napełnianie worka, przenoszenie worka, zgrzewanie górnego worka i inne mechanizmy. Silnik napędza każdą krzywkę na wale głównym, aby zakończyć skoordynowane działania każdego mechanizmu, a enkoder na wale głównym przekazuje sygnał położenia. Pod programowalnym sterowaniem PLC realizowana jest rolka folii → formowanie worka → wytwarzanie worka → napełnianie → uszczelnianie → transport gotowego produktu. Funkcja realizuje w pełni zautomatyzowaną produkcję toreb z folii rolowanej.
Maszyna ma rozsądną konstrukcję i nowatorski wygląd. Przyjmuje standardowe uszczelnienie paskami. Wymieniając maszynę napełniającą, maszyna może automatycznie napełniać różne materiały, takie jak proszek, granulki, środki zawieszające, koncentraty emulgujące i środki wodne. Cała maszyna wykonana jest ze stali nierdzewnej SUS304, która ma dobre działanie antykorozyjne na materiałach silnie korozyjnych. Zewnętrzna osłona z pleksiglasu zapobiega wyciekaniu kurzu i jest bardziej przyjazna dla środowiska i wolna od zanieczyszczeń.
2.Wymiar wyposażenia
3.Parametry techniczne
| 1 | Zdolność produkcyjna |
Pojedynczy worek: 50g: 30-43 worków/min; 100g: 30-40 worków/min Worki podwójne/podwójne worki pojedyncze: 80-120 worków/minutę *Rzeczywista zdolność produkcyjna różni się w zależności od wielkości produktu, materiału opakowania, właściwości materiału itp. |
| 2 | Odpowiedni typ torby | Torba pojedyncza, torba podwójna, torba pojedyncza podwójna |
| 3 | Rozmiar opakowania |
Pojedynczy worek: 70×100mm (minimum); 180×210mm (maksymalnie) Torba podwójna/torba podwójna pojedyncza: 70×100mm (minimum); 90×160mm (maksymalnie) |
| 4 | Pojemność pakowania |
Maksymalna objętość napełniania: 200ml *Zakres wydajności napełniania różni się w zależności od właściwości fizycznych surowców i urządzenia podającego. |
| 5 | Dokładność napełniania |
±0,5g (50g); ±1g (100-200g); *Dokładność pomiaru różni się w zależności od właściwości materiału, objętości napełnienia i urządzenia podającego |
| 6 | Rozmiar folii rolkowej | Średnica wewnętrzna: Φ70-80 mm Średnica zewnętrzna: ≤Φ500 mm |
| 7 | Średnica rury odprowadzającej kurz | Φ59mm |
| 8 | Moc | ~380 V 50 Hz/5,6 kW |
| 9 | Zużycie powietrza | 700 l/min |
| 10 | Rozmiar sprzętu | 3525 × 1000 × 1550 mm (dł. × szer. × wys.) |
| 11 | Całkowita waga | Około 1900 kg |
4.Zaleta
①Zwalnianie folii i automatyczne podawanie folii②Kodowanie wstążkowe (opcjonalnie)③Tworzenie filmu④Dolna uszczelka⑤Uszczelka centralna
⑥Uszczelnienie pionowe⑦Łza diamentu (opcjonalnie)⑧Wirtualne cięcie⑨Torba do przechowywania serwa⑩Wytnij⑪Otwórz torbę
⑫napełnianie⑬Potwierdzenie ważenia (opcjonalnie)⑭górna uszczelka⑮Wyjście gotowego produktu
5.Konfiguracja elektryczna
| SN | Nazwa | Marka | |
| 1 | PLC | Schneidera | |
| 2 | Ekran dotykowy | Schneidera | |
| 3 | Przetwornica częstotliwości | Schneidera | |
| 4 | System serwerowy | Schneidera | |
| 5 | Detektor znaków koloru | Japońska wizja SUNX | |
| 6 | Przełączanie zasilania | Schneidera | |
| 7 | Generator próżni | SMC | |
| 8 | Wentylator chłodzący | SUNON | |
| 9 | Koder | OMRON | |
| 10 | Przycisk | Schneidera | |
| 11 | Przerywacz | Schneidera |
6.Zalety sprzętu
Wydajny, bezpieczny i przyjazny dla środowiska
6.1 Prostszy i wydajniejszy system operacyjny oraz zintegrowany inteligentny system ułatwiają obsługę i można ją wykonać jednym kliknięciem.
6.2Zintegrowany moduł kontroli temperatury: Monitoruj zmiany temperatury w czasie rzeczywistym, a działanie jest jasne na pierwszy rzut oka. To skutecznie kontroluje mechanizm zgrzewania, aby zapewnić niezawodność zgrzewania oraz sprawić, że zapakowane produkty będą łatwe w użyciu i dobrze wyglądają.
6.3System ciągnięcia worka serwowymianę specyfikacji można przeprowadzić jednym kliknięciem, co skutkuje mniejszą stratą materiału opakowaniowego.
6.4 System sprzężenia zwrotnego ważenia: Regulacja pomiaru jest na wyciągnięcie ręki, co ogranicza straty materiału. (Ta funkcja jest opcjonalna)
6.5 Bezpieczniejsze środowisko produkcyjne
Główna konfiguracja całej maszyny wykorzystuje system Schneider Electric (sterownik programowalny PLC, interfejs człowiek-maszyna, system serwo, przetwornica częstotliwości, zasilacz impulsowy itp.), który jest bezpieczniejszy, bardziej niezawodny, wydajny i przyjazny dla środowiska oraz zapewnia bardziej ekonomiczne zużycie energii.
6.6 Liczne zabezpieczenia (wykrywanie kodu koloru, japoński generator podciśnienia SMC, procesor źródła powietrza z detekcją ciśnienia powietrza, zabezpieczenie kolejności faz zasilania) w celu maksymalizacji stabilności i niezawodności działania sprzętu.
6.7 Aby zapobiec przyklejaniu się części bloku do prasowania urządzenia, przyklejaniu się worków, przyklejaniu się materiału itp. po długotrwałym użytkowaniu, powierzchnie dolnej uszczelki, pionowej, górnej uszczelki i innych części wykonano ze specjalnego natrysku, aby uniknąć wystąpienia powyższej sytuacji.
6.8 Cała rama maszyny wykonana jest ze stali nierdzewnej SUS304. Przetworzona i wyprodukowana, ma doskonałą odporność na korozję; Zewnętrzna osłona z pleksiglasu zapobiega wyciekaniu kurzu i jest bardziej przyjazna dla środowiska i wolna od zanieczyszczeń.

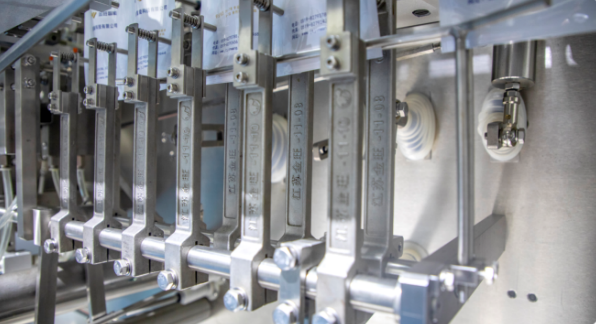

6.9 To biuro maszynowe Części korbowodu wykonane są ze stali nierdzewnej SUS304 Odlew, o dużej wytrzymałości i braku deformacji. Inni producenci zazwyczaj stosują spawane korbowody, które łatwo pękają i odkształcają się.
6.10 Wszechstronność urządzenia napełniającego
Przyłącza do urządzeń do napełniania takich jak proszki, środki wodne, środki zwiększające lepkość i granulaty są zastrzeżone na sprzęcie. Oprogramowanie jest również przeznaczone do rezerwacji. Przy wymianie urządzenia napełniającego wystarczy zamontować złącza i wywołać funkcję na ekranie dotykowym. Gotowy do użycia.
6.11 Centralna kontrola pracy
Centralna skrzynka sterownicza jest instalowana pośrodku urządzenia. Jest piękny, elegancki i wygodny w obsłudze i konserwacji. Pracownicy nie muszą biegać tam i z powrotem podczas pracy, co może skutecznie poprawić wydajność pracy. Jest również wyposażony w niezależny panel przycisków obsługi, który posiada takie funkcje, jak dostrajanie dawki i impulsowanie debugowania, dzięki czemu obsługa jest wygodniejsza.
6.12 Użyj podwójnych nożyczek, aby zwiększyć wydajność produkcyjną. W przypadku worków pojedynczych moce produkcyjne mogą zostać podwojone w stosunku do pierwotnej bazy.(Ta funkcja jest opcjonalna)
6.13 Urządzenie do wymiany i pakowania folii
Po zużyciu rolki folii nie ma potrzeby wyciągania pozostałej rolki folii na urządzeniu. Wystarczy przykleić ją do nowej rolki folii na tym urządzeniu, aby kontynuować uruchamianie maszyny, ograniczając straty materiału opakowaniowego. (Ta funkcja jest opcjonalna)
6.14 Łza diamentu
Przyjmuje niezależny mechanizm rozrywania, a cylinder napędza nóż, wykonując ruch posuwisto-zwrotny, aby uzyskać efekt rozdzierania, który jest łatwy do rozdarcia i piękny. Jego efekt użycia znacznie przewyższa efekt rozrywania bloku do prasowania, a na urządzeniu rozrywającym znajduje się urządzenie zbierające zanieczyszczenia. (Ta funkcja jest opcjonalna)
