Miejsce pochodzenia:
Chiny Jiangsu
Nazwa handlowa:
JWIM
Numer modelu:
DGD-220BJ
DGD-220BJAWydzielanieHmaszyna do pakowania worków preformowanych poziomych
1.Wprowadzenie

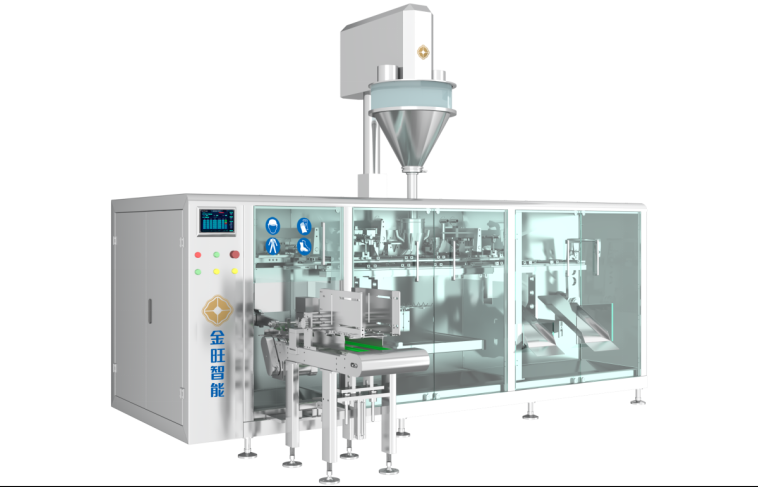

DGD-220BJ Automatyczna Horyzontalna Maszyna do pakowania worków zawiera mechanizm podnoszenia worków, mechanizm otwierania worków, mechanizm dmuchania, mechanizm napełniania, uszczelnienie termiczne,uszczelnianie i formowanie na zimno, itp. Koordynowane działania każdego mechanizmu są realizowane poprzez mechaniczne połączenie i strukturę szyn, a sygnał pozycyjny jest przekazywany z powrotem przez koder na waście głównej.Pod programowalnym sterowaniem PLC, funkcje bicia worka → otwierania worka → wykrywania → napełniania → uszczelniania → gotowego produktu są realizowane.
Maszyna ma rozsądny projekt i nowatorski wygląd.który spełnia wymagania produkcyjne dotyczące bezpieczeństwa i ochrony środowiskaJednocześnie, poprzez wymianę wypełniacza, automatyczne wypełnianie różnych materiałów, takich jak proszki i granule, może być zrealizowane na tej maszynie.Przystosowane do produkcji opakowań różnego rodzaju produktów z worków wstępnie wykonanych.
2.Wymiar urządzenia
3.Parametry techniczne
| 1 | Pojemność produkcyjna |
100 g: 45-50 opakowań/min; 200 g: 35-45 opakowań/min; 500 g: 25-35 torebek/minutę;*Rzeczywista zdolność produkcyjna zależy od wielkości produktu, materiału opakowania, właściwości materiału itp. |
| 2 | Zakres stosowania | Minimum 120×140 mm, maksymalnie 215×300 mm |
| 3 | Pojemność opakowań | ≤ 500 g*Rzespół pojemności napełniania zależy od właściwości fizycznych surowców i urządzenia do podawania. |
| 4 | Dokładność |
50 g, ±0,5 g; 100-200 g, ±1 g; 300-500 g, ±3 g * Dokładność pomiaru różni się w zależności od właściwości materiału, objętości napełnienia i urządzenia podającego |
| 5 | Ciśnienie powietrza | 00,6-0,8MPa |
| 6 | Zużycie powietrza | 700 l/min |
| 7 | Władza | ~380V 50Hz/4,5KW |
| 8 | Wymiary | 3350×2180×1400mm ((L×W×H) *Nie obejmuje urządzenia do napełniania proszku |
| 9 | Waga | Około 4500 kg. |
4.Konfiguracja elektryczna
| NT1 | Nazwa | Marka | |
| 1 | PLC | INNOWACJE | |
| 2 | Ekran dotykowy | INNOWACJE | |
| 3 | Moduł sterowania temperaturą | Delta | |
| 4 | Przełącznik ciśnienia | SMC | |
| 5 | Czujniki fotoelektryczne | BARDZO chory | |
| 6 | Miniaturowy wyłącznik | Schneider | |
| 7 | Konwerter częstotliwości | INNOWACJE | |
| 8 | Kontaktor prądu przemiennego | Schneider | |
| 9 | Koder obrotowy | OMRON |
5- Zalety.
5.1 Urządzenia te są wykorzystywane głównie do produkcji różnego rodzaju produktów z prefabrykowanych toreb. Opakowanie jest piękne i dobrze uformowane; nie ma prawie żadnego marnotrawstwa materiałów opakowaniowych i materiałów.

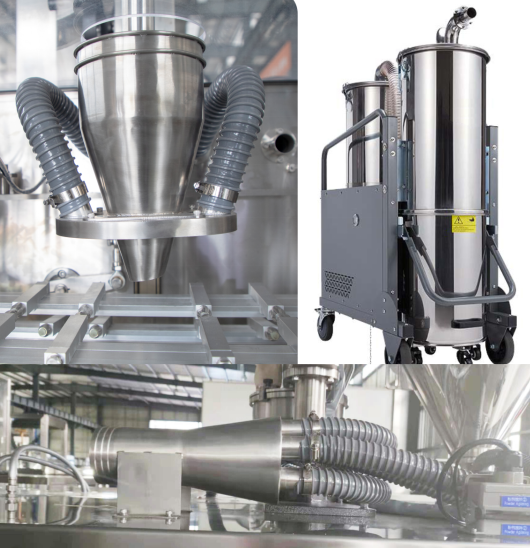

5.2 bardziej przyjazne dla środowiska: cała maszyna ma zamkniętą konstrukcję w celu izolowania pyłu wewnątrz maszyny i jest wyposażona w system rur odkurzających ze stali nierdzewnej,który jest przyjazny dla środowiska i wolny od zanieczyszczeń. (Rury odkurzające i odkurzacz pyłu są opcjonalne)

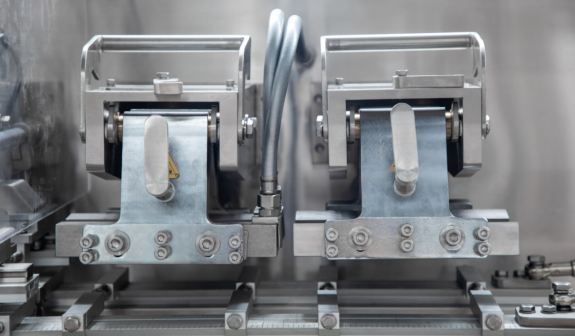

5.3 Łatwa konserwacja: konstrukcja odwracalnego bloku prasowania ułatwia konserwację i czyszczenie.
5.4 Oszczędność kosztów: Unikalna funkcja wykrywania otwierania torebki, brak otwierania torebki, bez napełniania, bez uszczelniania termicznego, torba może być ponownie wykorzystana i nie marnuje się materiału.
5.5 Przy użyciu hiszpańskiej technologii szczotkowania, szczotka zazwyczaj wykorzystuje wewnętrzną szczotkę, która nie porusza się i ma wyższą dokładność pracy.

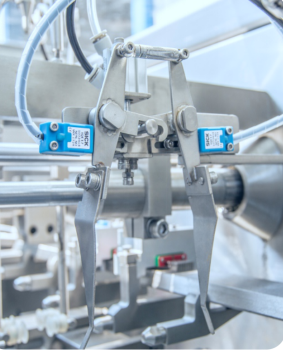

5.6 Struktura zbierania worków jest zoptymalizowana w celu wydłużenia czasu odsysania worków i zwiększenia dokładności zbierania worków. Jednocześnie wielkogabarytowy mechanizm umieszczania worków może przechowywać około 300-500 worków.Kiedy urządzenie działa, może zmniejszyć częstotliwość umieszczania worków i poprawić wydajność produkcji.
5.7 Trwalsze: Wyrafinowana technologia projektowania i importowane obróbki części CNC, wysoka precyzja i wysokie standardy zapewniają stabilność i trwałość każdej części.
5.8 Zintegrowany moduł sterowania temperaturą: monitorowanie zmian temperatury w czasie rzeczywistym, sterowanie działaniem ekranu dotykowego, jasne na pierwszy rzut oka,zapewnienie w jak największym stopniu stabilności i niezawodności działania urządzeń.
5.9 Wyposażone w pompę próżniową, która zmniejsza wpływ zmienności ciśnienia zewnętrznego powietrza na załadunek i otwarcie worka.
5.10 Na dole całej maszyny znajduje się trapezoidalny zbiornik wody, a wylot wody jest podłączony do rury kanalizacyjnej, co ułatwia czyszczenie i odprowadzanie.
