Miejsce pochodzenia:
Chiny Jiangsu
Nazwa handlowa:
JWIM
Numer modelu:
FX-1D

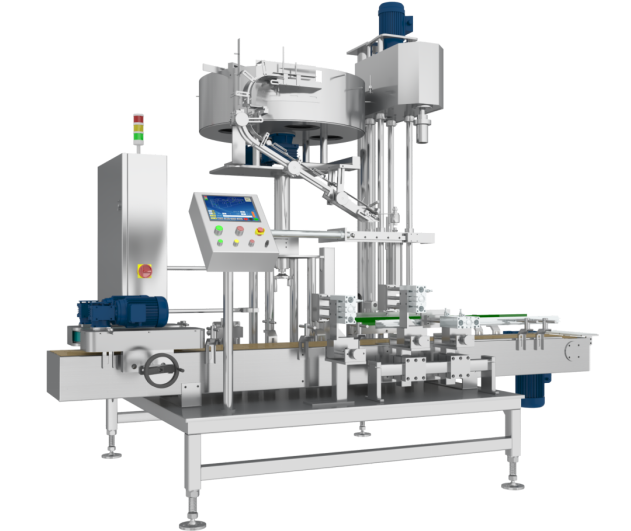

Automatyczna maszyna do zamykania z jedną głowicą FX-1D
1. Wprowadzenie
Maszyna składa się z mechanizmu przenoszenia nakrętek, mechanizmu chwytania i zamykania nakrętek, mechanizmu transportującego i systemu sterowania.
Cała maszyna ma prostą konstrukcję, jest łatwa w regulacji i nadaje się do automatycznego zamykania beczek o pojemności 5-30L.
2.Parametry techniczne
| 1 | Wydajność produkcyjna |
≤500 BPH *Rzeczywista wydajność zależy od rozmiaru produktu, materiału opakowania, charakterystyki materiału itp. |
| 2 | Wskaźnik kwalifikacji | 99,9% |
| 3 | Typ beczki | Min: 200×140×320 mm Max: 290×260×410 mm |
| 4 | Specyfikacja nakrętki |
Φ35-75 mm H20-40 mm *Zaleca się, aby wysokość nakrętki nie przekraczała średnicy nakrętki |
| 5 | Ciśnienie powietrza | 0,6~0,8 MPa |
| 6 | Źródło zasilania | ~220V 50Hz |
| 7 | Moc | 1,2 kW |
| 8 | Waga | 700 kg |
| 9 | Wymiary całkowite | 2495×1500×2150 mm (dł. × szer. × wys.) |
3.Konfiguracja elektryczna
| SN | Nazwa | Marka | |
| 1 | PLC | Schneider | |
| 2 | Ekrany dotykowe | Schneider | |
| 3 | Falownik | Schneider | |
| 4 | Fotoelektronika zliczająca | Sick | |
| 5 | Zasilacz impulsowy | Schneider | |
| 6 | Wyłącznik ciśnieniowy | SMC | |
| 7 | Cylinder pneumatyczny | FTEC/AIRTAC | |
| 8 | Zawór elektromagnetyczny | FTEC | |
| 9 | Przyciski | Schneider | |
| 10 | Wyłącznik | Schneider |
4.Proces pracy
① Zamykanie (zamykanie obrotowe, zamykanie w prawo do rowka zamykającego, zamykanie w lewo odrzucone do urządzenia zamykającego)
② Wkładanie do beczki (przed włożeniem nakrętki obrotowej, za pomocą taśmy do zaciskania beczki i wkładania jej do
beczki)

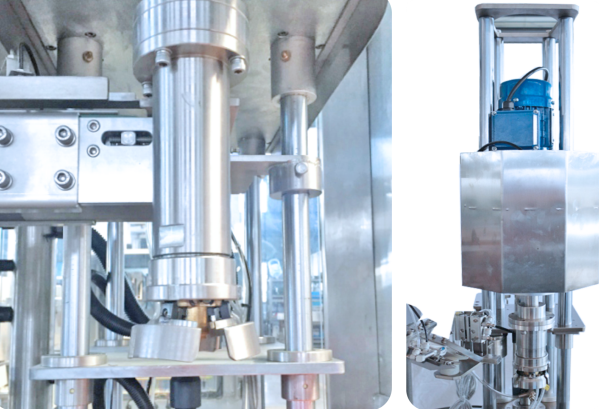

③ Chwytanie nakrętki (za pomocą formy do zeskrobywania nakrętki do chwytaka pod chwytakiem trój-szczękowym
do chwytania nakrętki, gotowej do obracania nakrętki)

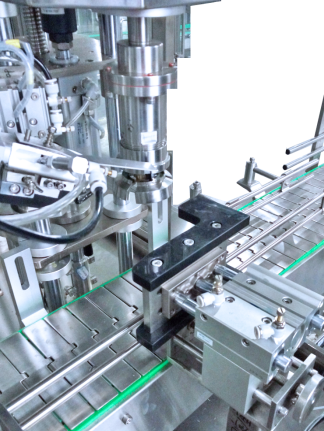

④ Zamykanie (za pomocą formy pozycjonującej do zamykania)
⑤ Rozładunek beczki (zakończenie zamykania, beczka wychodzi z urządzenia)
5. Typ beczki
Szeroko stosowana w agrochemikaliach, chemikaliach specjalistycznych, chemikaliach codziennego użytku, nawozach, olejach i innych branżach do automatycznego zamykania beczek kwadratowych i płaskich o pojemności 5-30L.
6. Zalety
6.1 Cała maszyna przyjmujekonfigurację francuskiej firmy Schneider,zintegrowany system sterowania elektronicznego, bardziej stabilny, niezawodny, bezpieczny, ekologiczny, o niskim zużyciu energii.
6.2 Bardzo duże urządzenie zamykające, łatwe do regulacji zamykania, odpowiednie dla wszystkich rodzajów uniwersalnych nakrętek.
6.3 Wysoka precyzja: niezależne zamykanie silnikiem, regulowany moment obrotowy bez uszkadzania nakrętki, zapewniający stały moment obrotowy zamykania i wysoki wskaźnik przejścia.
