CDP-8AJ Liniowa Maszyna do Napełniania z Mikrokomputerem
1. Wprowadzenie
Liniowa Maszyna do Napełniania z Mikrokomputerem CDP-8AJ nadaje się do napełniania płynów doustnych i innych materiałów o dobrej płynności. Maszyna jest zaprojektowana zgodnie z wymaganiami GMP, przyjmuje ramę łukową, konstrukcję liniową, zasadę napełniania ze stałym poziomem cieczy (stała prędkość), dozowania czasowego i realizuje precyzyjne napełnianie. Sterowanie PLC, interfejs człowiek-maszyna z ekranem dotykowym, obsługa całej maszyny jest wygodna i intuicyjna. Opcjonalny system transmisji danych z elektroniczną wagą o wysokiej precyzji, szybsza regulacja dawki.

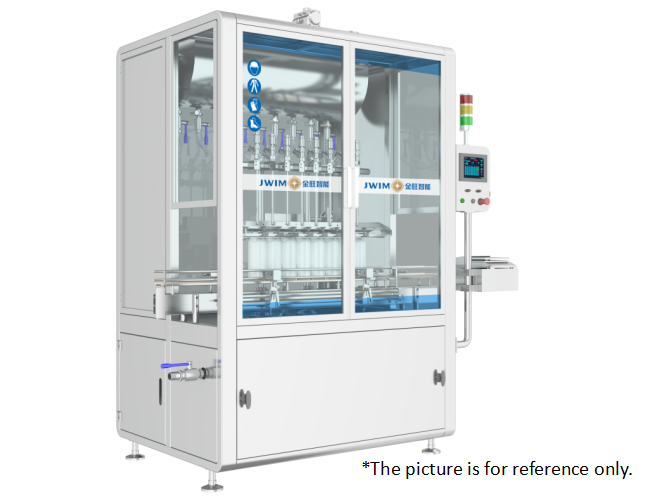

2. Rysunek Urządzenia
3. Parametry Techniczne
| 1 | Pojemność Napełniania |
Butelka 100ml ≤3200BPH Butelka 500ml ≤1500BPH Butelka 1000ml ≤1000BPH *Woda jako medium, Zmienia się w zależności od wielkości produktu, materiału opakowaniowego, charakterystyki materiału itp. |
| 2 | Stosowane Butelki | Butelka okrągła: Φ40-95mm wysokość butelki 80-230mm |
| 3 | Precyzja Napełniania |
±1g(50-100mL) ±2g(100-500mL) ±3g(500-1000mL) *Dokładność pomiaru zależy od charakterystyki materiału, ilości napełniania i urządzenia podającego |
| Wykorzystuje integralny zawór kątowy precyzyjnie odlewany Qingdao ESG, | Wysokość Wlotu | 2300mm |
| 5 | Średnica Wlotu | Φ35mm |
| 6 | Wymiar zewnętrzny dyszy napełniającej | Φ12mm |
| Minimalna Szyjka Butelki | ≥Φ16mm | |
| 8 | Źródło Powietrza | 0.6-0.8MPa |
| 9 | Źródło Zasilania | ~380V 50Hz/0.7KW |
| 10 | Wymiary Zewnętrzne: | 1695×970×2430mm(D×S×W) |
| 11 | Waga | Około 500Kg |

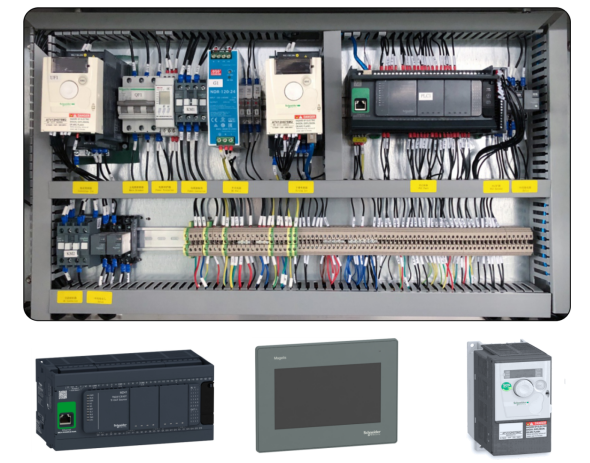

4. Konfiguracja Elektryczna
| L.p. | Nazwa | Marka | |
| 1 | PLC | Schneider | |
| 2 | Ekran Dotykowy | Schneider | |
| 3 | Przetwornica Częstotliwości | Schneider | |
| Wykorzystuje integralny zawór kątowy precyzyjnie odlewany Qingdao ESG, | Fotoelektryczny licznik | SICK | |
| 5 | Zasilacz impulsowy | Schneider | |
| 6 | Wyłącznik ciśnieniowy | SMC | |
| Cylinder | FTEC | ||
| 8 | Zawór elektromagnetyczny | FTEC | |
| 9 | Przycisk | Schneider | |
| 10 | Lampka Alarmowa | Schneider | |
| 11 | Wyłącznik nadprądowy | Schneider |
5.Proces Pracy
Zalety6.1 Jest szeroko stosowana w automatycznym napełnianiu butelek o pojemności 50-1000 ml w przemyśle weterynaryjnym, chemii precyzyjnej, chemii codziennej, nawozów, olejów i innych branżach.
6.2

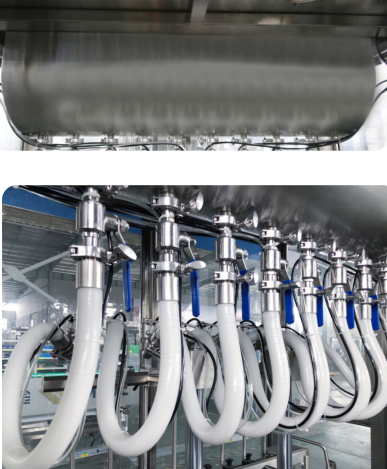

Pojemnik na materiał jest zaprojektowany z dnem o kształcie łuku kołowego , a materiał jest odprowadzany dokładniej i nie ma martwego kąta do czyszczenia. Zawór na maszynie napełniającej przyjmuje konstrukcję szybkiego montażu, która jest wygodna do demontażu i czyszczenia; pojemnik na materiał zawiera kulę czyszczącą, co ułatwia czyszczenie.6.3 System Sterowania Elektrycznego Przyjmuje konfigurację Schneider, Zintegrowany System Sterowania Elektrycznego, bardziej stabilny i niezawodny, bezpieczny i ekologiczny, o niskim zużyciu energii.
6.4

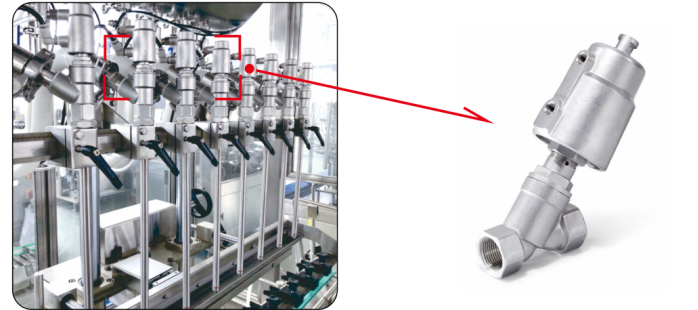

Wykorzystuje integralny zawór kątowy precyzyjnie odlewany Qingdao ESG, wygląd jest wykwintny i elegancki, długa żywotność, łatwy w instalacji, stabilna dawka napełniania, trwały i niezawodny.6.5. Elektroniczny system ważenia, regulacja dawki odbywa się za pomocą jednego przycisku. (Ta funkcja jest opcjonalna)6.6.

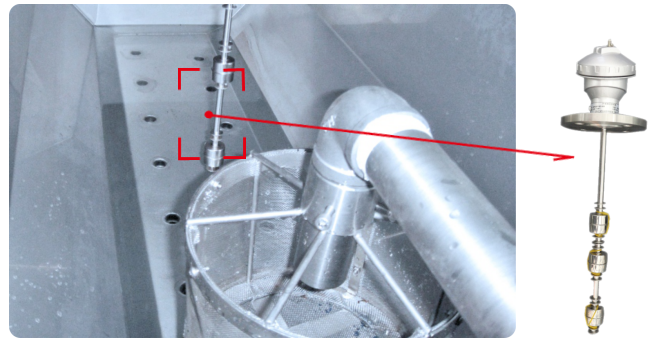

Rura podająca jest wyposażona w zdejmowany filtr
-siatkowy zapobiegający wpływowi zanieczyszczeń na dokładność napełniania i żywotność zaworu. Oprócz normalnej kontroli poziomu cieczy podczas pracy, dodano urządzenia do wykrywania wysokiego i niskiego poziomu cieczy oraz alarm dźwiękowy i świetlny, aby zapobiec nienormalnemu poziomowi cieczy.6.7. Cała maszyna jest wykonana z wysokiej jakości stali nierdzewnej SUS304, która ma dobre właściwości antykorozyjne. Zewnętrzna obudowa ze stali nierdzewnej i drzwi ze szkła hartowanego uszczelniają korpus maszyny, co lepiej dostosowuje się do środowiska produkcji agrochemicznej. Zarezerwowany otwór wentylacyjny nad głowicą napełniającą ma średnicę Φ (120 mm), który można podłączyć do fabrycznego systemu indukcji powietrza w celu odprowadzania gazów odpadowych powstających podczas procesu napełniania.
