Miejsce pochodzenia:
Chiny Jiangsu
Nazwa handlowa:
JWIM
Numer modelu:
CDP-12E
CDP-12E MikrokomputeryJa...n-liniaAnie-korozjaGrawitacja FchorobaMszkodnik
Wprowadzenie

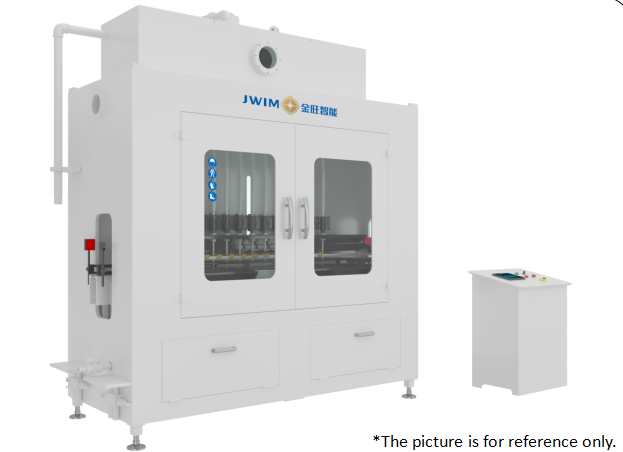

CDP-12E mikrokomputer w linii antykorozyjnej maszyny grawitacyjnej do wypełniania jest odpowiedni do wypełniania materiałów dobrej płynności.Przyjmuje zasadę pomiaru i napełniania utrzymywania stałego poziomu płynu (stała prędkość) i trybu czasowegoPLC, interfejs człowiek-maszyna typu dotykowego, prosta i intuicyjna obsługa całej maszyny.
Parametry techniczne
| 1 | Pojemność wypełniania |
100 ml butelki ≤ 5000 BPH 500 ml butelki ≤ 2800 BPH 1000 ml butelki ≤ 2000 BPH *woda jako medium, różni się w zależności od wielkości produktu, materiału opakowania, właściwości materiału itp. |
| 2 | Wykorzystywane butelki | Butelka okrągła:Φ40-95 mm Wysokość butelki 80-230 mm |
| 3 | Wypełnianie błędu |
±1g ((50-200mL) ±2g ((200-500mL) ±3g ((500-1000mL) * Dokładność pomiaru różni się w zależności od właściwości materiału, ilości napełnienia i urządzenia do podawania |
| 4 | Wysokość wejścia | 2560 mm |
| 5 | Średnica wejścia | Φ34 mm |
| 6 | Źródło powietrza | 00,6-0,8MPa |
| 7 | Źródło energii | ¥380V 50Hz/0,7KW |
| 8 | Wymiar zewnętrzny | 2835×880×2390mm ((L×W×H) |
| 9 | Waga | 400 kg |
Alokacje energii elektrycznej
| S.N. | Nazwa | Znak | |
| 1 | CPU | Schneider | |
| 2 | Ekran dotykowy | Schneide | |
| 3 | Konwerter częstotliwości | Schneider | |
| 4 | Liczenie fotoelektrycznych | BARDZO chory | |
| 5 | Przełączanie zasilania | Schneider | |
| 6 | Przełącznik ciśnienia | SMC | |
| 7 | Węgiel | FTEC | |
| 8 | Wyniki badań | FTEC | |
| 9 | Przycisk | Schneider | |
| 10 | Światło alarmowe | Schneider |  |
| 11 | Rozbiórka | Schneider |
Proces pracy
Zaawansowane funkcje
1Dobre właściwości korozyjne, odpowiednie do automatycznego napełniania płynu korozyjnego o dobrej płynności.

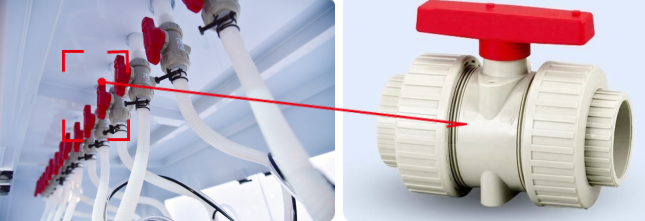

1.1- ramy zewnętrzne, pudełko materiałowe, rury zasilające, ramy przenośne, głowica napełniająca, czujnik poziomu płynu, zawór,Siedzenie podtrzymywania noża itp. wykonane są z materiału antykorozyjnego PP o dobrej odporności na korozję..

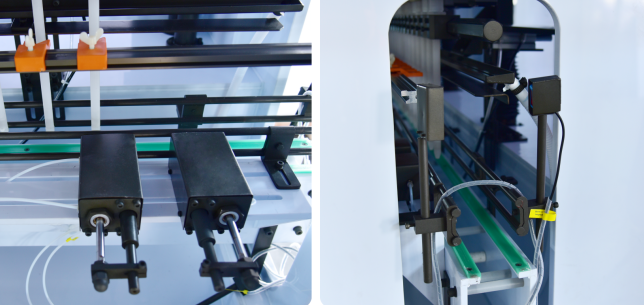

1.2Zbiornik zbiornik płynu, noż blok cylindrów, części przejściowe aktuatora, części podnoszące głowę napełniania, uchwyt fotoelektryczny, rurociąg przędzowy, rurociąg wydechowy z oczyszczeniem teflonowym,wydajność antykorozyjna.
2.
Niezależna konstrukcja skrzynki elektrycznej, wytrzymała okładka szklanych drzwi do uszczelnienia nadwozia maszyny, system wydechowy powietrza nad głowicą napełniania,jego interfejs może być podłączony do systemu powietrza indukcyjnego fabryki w celu usuwania gazów odpadowych wytwarzanych podczas procesu napełniania, co jest bezpieczniejsze i przyjazne dla środowiska.

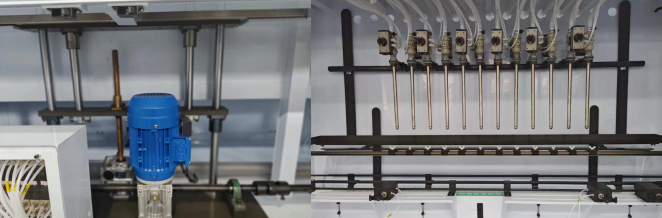

3.Głowa napełniająca wykorzystuje metodę napełniania cylindrem powietrza,który może zmniejszyć pianę materiału piankowego i zapobiec zanieczyszczeniu otworu butelki spowodowanemu przepełnieniem materiału.

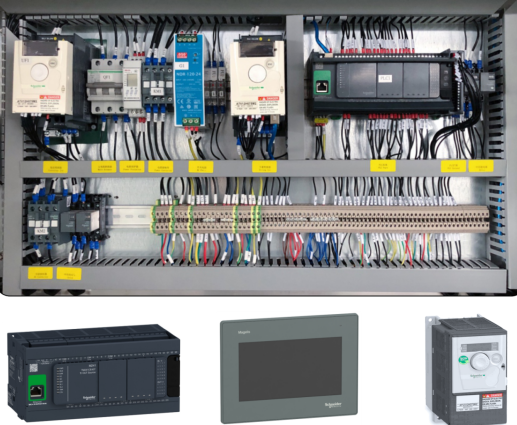

4System sterowania elektrycznym przyjmuje konfigurację Schneidera, zintegrowany system sterowania elektrycznym, bardziej stabilny i niezawodny, bezpieczny i ekologiczny, niski zużycie energii.
5Nazwa pęcherza i oznakowanie fotoelektryczne na sprzęcie, które jest wygodne do konserwacji i naprawy.
6.Wielokanałowy inteligentny system wykrywania

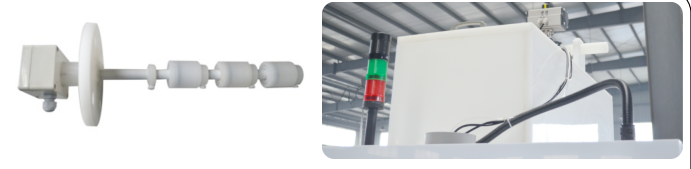

6.1Oprócz normalnej kontroli poziomu płynu w pracy dodaje się urządzenia wykrywające wysoki i niski poziom płynu oraz urządzenia alarmowe dźwiękowe i świetlne, aby zapobiec nieprawidłowemu poziomowi płynu.

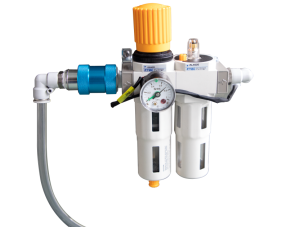

6.2W przypadku gdy ciśnienie powietrza jest niższe niż ustawiona wartość, urządzenie alarmuje i zatrzymuje się automatycznie
