Miejsce pochodzenia:
Chiny Jiangsu
Nazwa handlowa:
JWIM
Numer modelu:
CZS20-6B

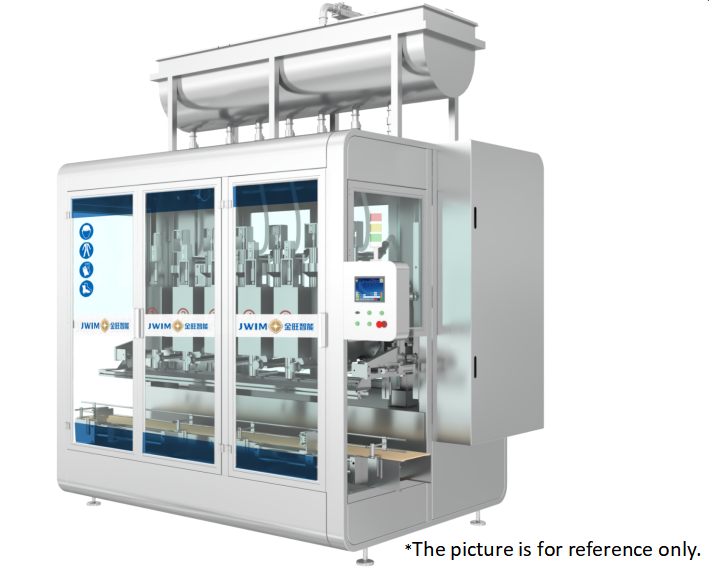

CZS20-6B Automatyczna Waga Napełniarka(Naważanie od góry)
1. Wprowadzenie
Automatyczna naważarka CZS20-6B to najnowsza generacja ulepszonej naważarki, odpowiednia do płynów, emulsji, olejów i innych materiałów opakowaniowych o dobrej płynności, bez piany.
Cała maszyna ma konstrukcję liniową, sterowanie PLC, interfejs człowiek-maszyna z ekranem dotykowym, wygodną i intuicyjną obsługę.
| 1 | Wydajność |
5L: 1200BPH, 10L: 750BPH, 20L: 670BPH Wydajność różni się w zależności od produktu, bębna i charakterystyki produktu |
| 2 | Precyzja napełniania |
5L: ±8g; 10L: ±10g; 20L: ±20g Precyzja różni się w zależności od produktu, bębna i charakterystyki produktu |
| 3 | Odpowiedni rozmiar butelki | Min: 200*140*320mm Max: 290*260*500mm (D*S*W) |
| 4 | Objętość napełniania | 5-30L *Zakres napełniania różni się w zależności od charakterystyki produktu i podawania produktu. |
| 5 | Średnica podawania produktu | DN40 |
| 6 | Wysokość rury wlotowej | 3450mm |
| 7 | Ciśnienie powietrza | 0.6-0.8MPa |
| 8 | Źródło zasilania | ~380V 50Hz/2.6KW |
| 9 | Wymiary zewnętrzne | 2700×1700×3570mm(D×S×W) |
| 10 | Waga | Około 3100Kg |
4. Konfiguracja elektryczna
| 1 | Czujnik wagowy | Mettler Toledo | |
| 2 | PLC | Schneider | |
| 3 | HMI | Schneider | |
| 4 | Falownik | Schneider | |
| 5 | Czujnik zliczania | SICK | |
| 6 | Wyłącznik zbliżeniowy | Schneider | |
| 7 | Wyłącznik zasilania | Schneider | |
| 8 | Manometr | SMC | |
| 9 | Cylinder | FTEC | |
| 10 | Zawór elektromagnetyczny | FTEC | |
| 11 | Przycisk | Schneider | |
| 12 | Lampka alarmowa | Schneider | |
| 13 | Wyłącznik obwodu | Schneider |
5. Zalety
5.1. System sterowania wykorzystuje francuskiego Schneidera, zintegrowany system sterowania jest bardziej stabilny, bezpieczny, ekologiczny i energooszczędny, co stanowi 20% mniej niż w przypadku innych marek.

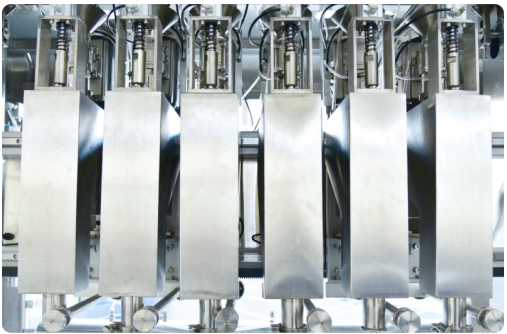

5.2. Wysoka precyzja: Każda głowica napełniająca jest wyposażona w niezależny system naważania (amerykański czujnik wagowy TT METTLERTOLEDO), aby zapewnić wysoką precyzję pomiaru napełniania.

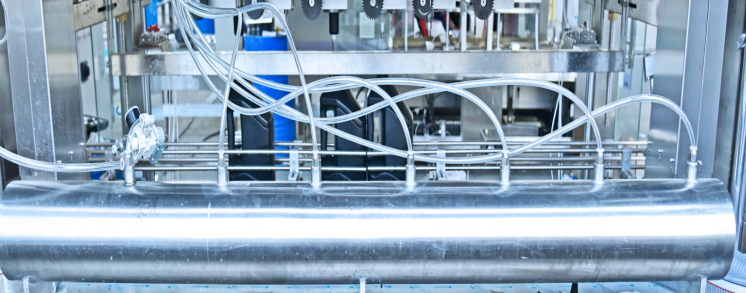

5.3. Cała maszyna jest rozgałęziona z jednego głównego zbiornika materiału do 6 podzbiorników materiału, a napełnianie odbywa się poprzez ważenie, dzięki czemu wydajność produkcji jest wyższa (w porównaniu z metodą napełniania podczas ważenia).

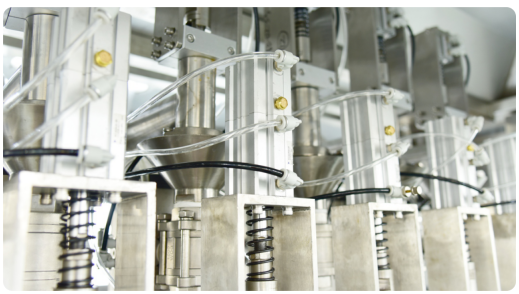

5.4. Cylinder głowicy napełniającej przyjmuje typ wielostopniowy, który może realizować zmianę objętości napełniania w procesie napełniania i poprawić dokładność.
5.5. Oddzielny zbiornik powietrza zapewnia stabilność pracy urządzenia.
5.6. Cała maszyna wykorzystuje ramę ze stali nierdzewnej 304 o doskonałym działaniu antykorozyjnym. Pokrywa ze stali nierdzewnej i drzwi ze szkła hartowanego zapobiegają zanieczyszczeniu środowiska przez brudne powietrze podczas napełniania. W międzyczasie na górze lancetów napełniających zarezerwowano otwór wylotowy o wymiarach Φ120mm, który jest podłączony do systemu wyciągu do odprowadzania gazu.
