Miejsce pochodzenia:
Chiny Jiangsu
Nazwa handlowa:
JWIM
Numer modelu:
GX-16-8H

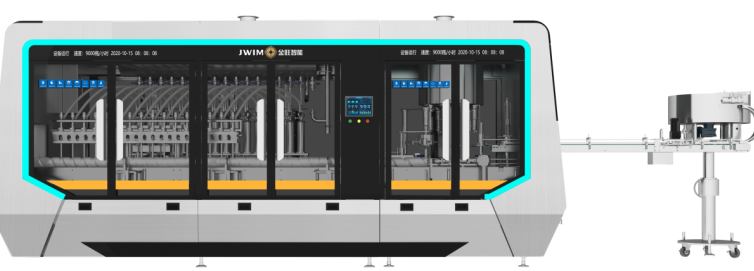

GX-16-8H maszyna do napełniania i pokrywania
1.Wprowadzenie
GX-16-8H Maszyna do napełniania i zakrywania jest strukturą w linii. Część napełniająca przyjmuje napędzaną serwomotorem zgodnie z zasadą napełniania nurkowania i pomiaru objętościowego,który realizuje wysoką prędkość i wysoką precyzję wypełniania.
Część pokrywająca jest zintegrowana z podawaniem do butelki, pokrywaniem, pokrywaniem i wyładowaniem butelki i przyjmuje uchwycenie i pozycjonowanie pokrywy do pokrywania,który nie powoduje uszkodzenia butli i pokrywek podczas procesu nakręcania, ma wysoką wydajność zaciskania, wysoką przepustowość i płynną pracę.
2.Wymiar maszyny
3.Parametry techniczne
| 1 | Prędkość napełniania |
100 ml: ≤ 9000 butelek/godzinę 1000 ml: ≤ 4600 butelek/godzinę *Rzeczywista zdolność produkcyjna różni się w zależności od wielkości produktu, materiału opakowania i właściwości materiału. |
| 2 | Rodzaj butelki | Średnica butelki Φ40-95 mm Wysokość butelki 90-230 mm |
| 3 | Specyfikacja pokrywy butelki | Średnica pokrywy Φ20-70 mm Wysokość pokrywy 15-40 mm |
| 4 | Dokładność pomiaru |
±2 g (100 ml); ±3 g (1000 ml) * Dokładność pomiaru różni się w zależności od właściwości materiału, objętości wypełnienia i urządzenia podającego. |
| 5 | Wysokość otwarcia paszy | 2380 mm |
| 6 | Średnica otworu paszowego | Dn40 |
| 7 | Średnica zewnętrzna głowicy napełniającej | Φ18 mm |
| 8 | Minimalna średnica wewnętrzna | ≥ Φ22 mm |
| 9 | Ciśnienie powietrza | 00,6-0,8MPa |
| 10 | Źródło energii | ~380V 50Hz/7,5KW |
| 11 | Waga | ~ 3500 kg |
| 12 | Ogólny wymiar | 5310×1790×2437mm ((L×W×H) |
4.Konfiguracja elektryczna
| NT1 | Nazwa | Marka | |
| 1 | PLC | Schneider | |
| 2 | Ekran dotykowy | Schneider | |
| 3 | Inwerter | Schneider | |
| 4 | System serwo | Schneider | |
| 5 | Węgiel | FTEC/AIRTAC |
5.Proces pracy
6.Zalety
6.1Wysoka wartość:cała maszyna ma kształt szyny dużych prędkości,a stan działania (dane) jest prezentowany w czasie rzeczywistym,który jest piękny i hojny, z silnym poczuciem technologii i wysokiej jakości.
6.2Duża wszechstronność:szeroko stosowane w agrochemikalii, drobnych chemikaliach, codziennych chemikaliach, nawozach, olejach i innych gałęziach przemysłu 50-1000ml butelka automatyczne wypełnianie i przędzenie.
6.3Duża prędkość: przyjmuje się automatyczną metodę napełniania pod wodą,produkt kończy napełnianie w procesie przemieszczania się, co znacznie skraca czas zatrzymania w całym procesie napełniania, a głowica napełniająca automatycznie sięga do butelki do napełniania,bez przepływu materiału.
6.4 Podwójne silniki serwo napędzają mechanizm napełniania, aby poruszał się w górę, w dół, w lewo i w prawo w celu zapewnienia spójności procesu napełniania bez zatrzymania.
6.5Wysoka precyzja wypełniania:Jinwang przyjmuje sterowanie programowaniem PLC,z napędem serwo silnikowym na pas synchroniczny + napęd stabilny mechanizm podnoszenia śruby,który zapewnia wysoką precyzję ruchu tłoka i dokładne wypełnianie.
6.6 Maszyna do napełnianiakonstrukcja łuku dolnego pudełka materiałowego, aby zapewnić, że materiał wypuszczany jest czysty, bez ślepych ulic, bez gromadzenia się materiału.
6.7Przeciwdziałanie zanieczyszczeniom krzyżowym:Jednostka wypełniająca przyjmuje strukturę cylindru odciągającego, który może całkowicie opróżnić materiał w cylindrze, skutecznie unikając zanieczyszczenia krzyżowego materiału.
6.8Wysoka jakość:wkrętowa czapka zwiększa funkcjęwypełnienie azotu w wodzie, izolując materiały w butelce i kontakt z powietrzem, wydłużając okres trwałości produktu.(Ta funkcja jest opcjonalna)
6.9Wysoki kwalifikowany wskaźnik ograniczeń:pokrycie przyjmuje formę uchwytu z regulowanym momentem magnetycznym w celu zapewnienia, że moment końcowego produktu jest zgodny ze standardem.
6.10Szybkie przełączanie:Śrubokręt przyjmuje szybkie zaprojektowanie formy, wymiana formy bez narzędzi, wymiana specyfikacji jest wygodniejsza i szybsza.
