Miejsce pochodzenia:
Chiny Jiangsu
Nazwa handlowa:
JWIM
Numer modelu:
GX-16-12TS

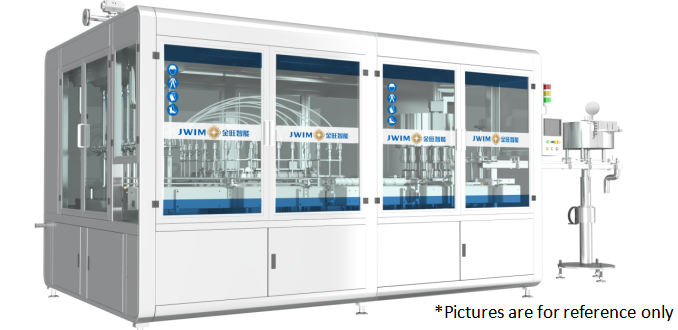

Maszyna do napełniania i zamykania GX-16-12H
1.Wprowadzenie
Maszyna do napełniania i zamykania GX-16-12H wykonana jest ze stali nierdzewnej SUS304, która charakteryzuje się doskonałą odpornością na korozję. Część napełniająca wykorzystuje zasadę napełniania typu „following type”, napęd serwomotorowy, zasadę napełniania objętościowego, co zapewnia wysoką precyzję dawki napełnienia. Sterowanie PLC, interfejs człowiek-maszyna z ekranem dotykowym, cała maszyna jest wygodna i intuicyjna w obsłudze, a jej wydajność osiąga najwyższy poziom wśród podobnych modeli w kraju i za granicą.
Kluczowa część mechanizmu napędowego maszyny głównej jest wyposażona w wyłącznik ochronny, wszelkie nieprawidłowości w procesie pracy maszyny spowodują automatyczne zatrzymanie i alarm, aby chronić sprzęt przed uszkodzeniem i przedłużyć jego żywotność.
Kształt szyny szybkiego ruchu, wysoka klasa, silna wizualizacja, wzmacniająca wpływ marki firmy
2.Parametry techniczne
| 1 | Prędkość napełniania |
50ml≤10000 BPH *Rzeczywista wydajność produkcyjna, w zależności od wielkości produktu - materiału opakowania - charakterystyki materiału, będzie się różnić i zmieniać |
| 2 | Typ butelki |
Średnica butelki Φ20-60mm H 50-150mm Średnica nakrętki Φ20-50mm H 15-40mm
|
| 3 | Pojemność napełniania | 30－100ml |
| 4 | Precyzja dozowania |
±1g *Dokładność pomiaru zależy od właściwości materiału, objętości napełniania i urządzenia podającego. |
| 5 | Ciśnienie powietrza | 0.6-0.8MPa |
| 6 | Zasilanie | ~380V 50Hz/10.5KW |
| 7 | Waga | ~3000Kg |
| 8 | Wymiary całkowite | 4020×2763×2760mm(D×S×W) |
3.Konfiguracja elektryczna
| 1 | PLC | Schneider | |
| 2 | Ekrany dotykowe | Schneider | |
| 3 | Falownik | Schneider | |
| 4 | System serwo | Schneider | |
| 5 | Cylinder | FTEC/AIRTAC | |
| 6 | Fotokomórka zliczająca | SICK | |
| 7 | Wyłącznik zbliżeniowy | Schneider |
4.Zalety
4.1Wysoka prędkość: wydajność 10 000 butelek/godzinę, jedna linia może zastąpić oryginalne 2 lub więcej linii produkcyjnych.
4.2Niewielkie zajmowane miejsce: przy tej samej wydajności, zajmowane miejsce można zmniejszyć o 50%, a wydajność zwiększyć o 50%
4.3 Maszyna przyjmujeautomatyczny mechanizm napełniania zanurzeniowego typu „following”, produkt jest napełniany podczas ruchu, co znacznie skraca czas zatrzymania całego procesu napełniania, a głowica napełniająca automatycznie wchodzi do butelki w celu napełnienia, bez przelewania materiału.
4.4Danychizacja: Cały stan pracy linii i dane są prezentowane w czasie rzeczywistym, co jest jasne na pierwszy rzut oka, a dane produkcyjne są dynamicznie wyświetlane w czasie rzeczywistym, co ułatwia zarządzanie produkcją. Urządzenie jest wyposażone w trójkolorową taśmę świetlną,zielona - praca, niebieska - czuwanie, czerwona - alarm zatrzymania.
4.5 Konstrukcja formy typu „quick-fit”
, wymiana formy bez narzędzi, a zgodnie z różnymi typami butelek, grawerowanie logo na formie, wymiana specyfikacji butelek jest wygodniejsza i szybsza, czas przełączania typu butelki jest krótki.4.6
Wysoka precyzja: cylinder tłokowy o pojemności 100 ml zapewnia precyzję napełniania małych dawek.
4.7
Wysoki wskaźnik kwalifikacji zamykania: głowica zamykająca przyjmuje konstrukcję z magnetyczną kontrolą momentu obrotowego, luźność i szczelność zamykania (moment obrotowy zamykania) są regulowane i kontrolowane, co zapewnia, że moment obrotowy zamykania każdej nakrętki jest taki sam i stabilny. Wskaźnik kwalifikacji zamykania wynosi blisko 100%. Jednocześnie nie ma płyty ciernej ani innych zużywających się materiałów eksploatacyjnych, co zmniejsza koszty użytkowania. (Ta funkcja jest opcjonalna)
4.9
urządzenie do wykrywania braku folii aluminiowej na nakrętce w linii, automatyczne wykrywanie i odrzucanie nakrętek bez folii aluminiowej, aby zapewnić wskaźnik kwalifikacji produktów gotowych. (Ta funkcja jest opcjonalna)
4.9
Miejsce podawania butelek jest wyposażone w przełącznik wykrywający odwrócone i zablokowane butelki, gdy wystąpi odwrócona lub zablokowana butelka, urządzenie zatrzyma się automatycznie, aby uniknąć uszkodzenia ślimaka lub koła gwiazdowego.4.10 Wokół stelaża znajdują się zbiorniki do zbierania płynów, co ułatwia zbieranie i ujednolicanie ścieków, a na górze znajduje się osłona przeciwpyłowa, spełniająca wymagania sanitarne napełniania.
4.11 Tarcza koła gwiazdowego do podawania i odbierania butelek jest wyposażona w zabezpieczenie przed przeciążeniem, aby zapewnić bezpieczeństwo pracy urządzenia.
4.12 Zabezpieczenie drzwi krańcowych: główna jednostka jest wyposażona w urządzenie alarmowe drzwi krańcowych bezpieczeństwa, normalna produkcja, otwarcie drzwi powoduje automatyczny alarm i zatrzymanie maszyny. (Ta funkcja jest opcjonalna)
4.13 Cały system sterowania elektronicznego maszyny przyjmuje
konfigurację francuskiego Schneidera, zintegrowany system sterowania elektronicznego, bardziej stabilny i niezawodny, bezpieczny, ekologiczny, o niskim zużyciu energii
