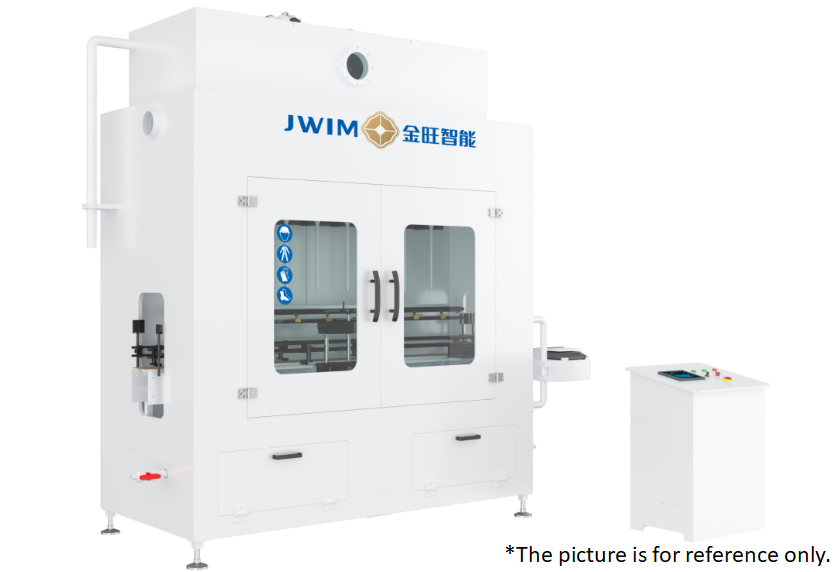

Maszyna do napełniania liniowego z mikrokomputerem CDP30-6E
1. Wprowadzenie
Maszyna do napełniania liniowego z mikrokomputerem CDP30-6E nadaje się do pakowania materiałów o dobrej płynności. Wykorzystuje pionową konstrukcję ze stałym poziomem cieczy i czasem, co zapewnia precyzyjne napełnianie. Jest sterowana przez PLC, interfejs człowiek-maszyna i łatwa w obsłudze.
2. Wymiary maszyny
3. Parametry techniczne
1 Wydajność napełniania Butelka 1000 ml ≤800 szt./h Butelka 5000 ml ≤350 szt./h
*woda jako medium, Zmienne w zależności od wielkości produktu, materiału opakowaniowego, charakterystyki materiału itp.
2 Stosowane butelki Butelka okrągła: Φ40-95 mm, wysokość butelki 80-230 mm
Butelka płaska: Dł: 80-200 mm, Szer: 80-140 mm, Wys: 140-340 mm
3 Precyzja napełniania ±4g (1000 ml); ±10g (5000 ml)
*Dokładność pomiaru zależy od charakterystyki materiału, ilości napełniania i urządzenia podającego
4 Wysokość wlotu 2560 mm
5 Średnica wlotu Φ35 mm
6 Źródło powietrza 0,6-0,8 MPa
7 Źródło zasilania ~380V 50Hz/0,2KW
8 Wymiary zewnętrzne: 2300×1030×27550 mm (D×S×W)
9 Waga Około 650 kg
4. Konfiguracja elektryczna
Nr Nazwa Marka Uwagi
1 PLC Schneider
2 Ekran dotykowy Schneider
3 Przetwornica częstotliwości Schneider
4 Fotoelektryczny licznik SICK
5 Zasilacz impulsowy Schneider
6 Presostat SMC
7 Cylinder FTEC
8 Zawór elektromagnetyczny FTEC
9 Przycisk Schneider
10 Lampka alarmowa Schneider
11 Wyłącznik Schneider
6. Zalety
6.1. Dobra odporność na korozję, nadaje się do automatycznego napełniania płynów korozyjnych o dobrej płynności.
6.2. Zewnętrzna rama, skrzynka na materiały, rura podajnika, rama transportowa, głowica napełniająca, czujnik poziomu cieczy, zawór, gniazdo mocowania noża itp. wykonane są z antykorozyjnego materiału PP o dobrej odporności na korozję.
6.3. Zbiornik akumulacyjny cieczy, blok cylindrowy noża, części przejściowe siłownika, części podnoszące głowicę napełniającą, wspornik fotoelektryczny, rura do nawlekania, rura wydechowa z powłoką teflonową, odporność na korozję.
6.4. Niezależna konstrukcja skrzynki elektrycznej, pokrywa ze szkła hartowanego uszczelniająca korpus maszyny, system wyciągu powietrza nad głowicą napełniającą, jego interfejs można podłączyć do fabrycznego systemu wyciągu powietrza w celu odprowadzania gazów odpadowych powstających podczas procesu napełniania, co jest bezpieczniejsze i bardziej przyjazne dla środowiska.
6.5. Głowica napełniająca wykorzystuje metodę zanurzeniowego napełniania za pomocą siłownika pneumatycznego, co może zmniejszyć pianę materiałów pieniących się i zapobiec zanieczyszczeniu szyjki butelki spowodowanemu przez przelanie się materiału.
6.6. System sterowania elektrycznego wykorzystuje konfigurację Schneider, zintegrowany system sterowania elektrycznego, bardziej stabilny i niezawodny, bezpieczny i ekologiczny, o niskim zużyciu energii.
6.7. Nazwy przewodów pneumatycznych i oznaczenia fotoelektryczne na urządzeniu, co ułatwia konserwację i naprawy.
6.8. Wielokanałowy inteligentny system detekcji
①Oprócz normalnej kontroli poziomu cieczy roboczej, dodano urządzenia do wykrywania wysokiego i niskiego poziomu cieczy oraz alarmy dźwiękowe i świetlne, aby zapobiec nienormalnemu poziomowi cieczy.
②Ciśnienie powietrza SMC z Japonii jest testowane. Gdy ciśnienie powietrza spadnie poniżej ustawionej wartości, urządzenie uruchamia alarm i zatrzymuje się automatycznie.
