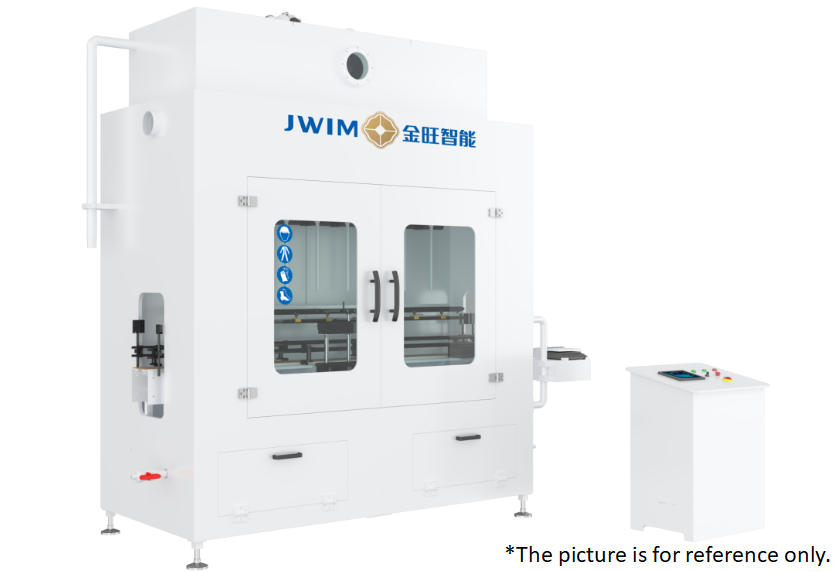

CDP30-6E Mikrokomputer Liniowa maszyna do wypełniania
1Wprowadzenie
CDP30-6E Microcomputer Linear Filling Machine nadaje się do pakowania materiału o dobrej płynności.Jest sterowany przez PLC, interfejs z człowiekiem i łatwa obsługa.
2.Rozmiar maszyny
3Parametry techniczne
1 Pojemność wypełniania 1000 ml butelki ≤ 800 BPH 5000 ml butelki ≤ 350 BPH
*woda jako medium, różni się w zależności od wielkości produktu, materiału opakowania, właściwości materiału itp.
2 Wykorzystywane butelki Butelka okrągła:Φ40-95 mm Wysokość butelki 80-230 mm
Butelka płaska:L:80-200mm W:80-140mm H:140-340mm
3 Dokładność wypełniania ±4 g (± 1000 ml); ±10 g (± 5000 ml)
* Dokładność pomiaru różni się w zależności od właściwości materiału, ilości napełnienia i urządzenia do podawania
4 Wysokość wejścia 2560 mm
5 Średnica wejścia Φ35 mm
6 Źródło powietrza 00,6-0,8MPa
7 Źródło energii ~380V 50Hz/0,2KW
8 Wymiar zewnętrzny: 2300×1030×27550mm ((L×W×H)
9 Waga Około 650 kg.
4Konfiguracja elektryczna
S.N. Nazwa Marka Wskazania
1 PLC Schneider
2 Ekran dotykowy Schneider
3 Konwerter częstotliwości Schneider
4 Liczenie fotoelektrycznych BARDZO chory
5 Przełączanie zasilania Schneider
6 Przełącznik ciśnienia SMC
7 Węgiel FTEC
8 Wyniki badań FTEC
9 Przycisk Schneider
10 Światło alarmowe Schneider
11 Rozbiórka Schneider
6Zalety.
6.1Dobre właściwości korozyjne, odpowiednie do automatycznego napełniania płynu korozyjnego o dobrej płynności.
6.2- ramy zewnętrzne, pudełko materiałowe, rury zasilające, ramy przenośne, głowica napełniająca, czujnik poziomu płynu, zawór,Siedzenie podtrzymywania noża itp. wykonane są z materiału antykorozyjnego PP o dobrej odporności na korozję..
6.3Zbiornik zbiornik płynu, noż blok cylindrów, części przejściowe aktuatora, części podnoszące głowę napełniania, uchwyt fotoelektryczny, rurociąg przędzowy, rurociąg wydechowy z oczyszczeniem teflonowym,wydajność antykorozyjna.
6.4Niezależna konstrukcja skrzynki elektrycznej, wytrzymała okładka szklanych drzwi do uszczelnienia nadwozia maszyny, system wydechowy powietrza nad głowicą napełniania,jego interfejs może być podłączony do systemu powietrza indukcyjnego fabryki w celu usuwania gazów odpadowych wytwarzanych podczas procesu napełniania, co jest bezpieczniejsze i przyjazne dla środowiska.
6.5. Głowa napełniająca wykorzystuje metodę napełniania cylindrem powietrznym,który może zmniejszyć pianę materiału piankowego i zapobiec zanieczyszczeniu otworu butelki spowodowanemu przepełnieniem materiału
6.6System sterowania elektrycznym przyjmuje konfigurację Schneidera, zintegrowany system sterowania elektrycznym, bardziej stabilny i niezawodny, bezpieczny i zielony, niski zużycie energii.
6.7Nazwa tchawicy i znak fotoelektryczny na sprzęcie, który jest wygodny do konserwacji i naprawy.
6.8Wielokanalizowy inteligentny system wykrywania.
Oprócz normalnej kontroli poziomu płynu w miejscu pracy dołączane są urządzenia wykrywające wysoki i niski poziom płynu oraz urządzenia alarmowe dźwiękowe i świetlne w celu zapobiegania nieprawidłowemu poziomowi płynu.
2Próba ciśnienia powietrza w SMC w Japonii.
